4 Raccordement électrique

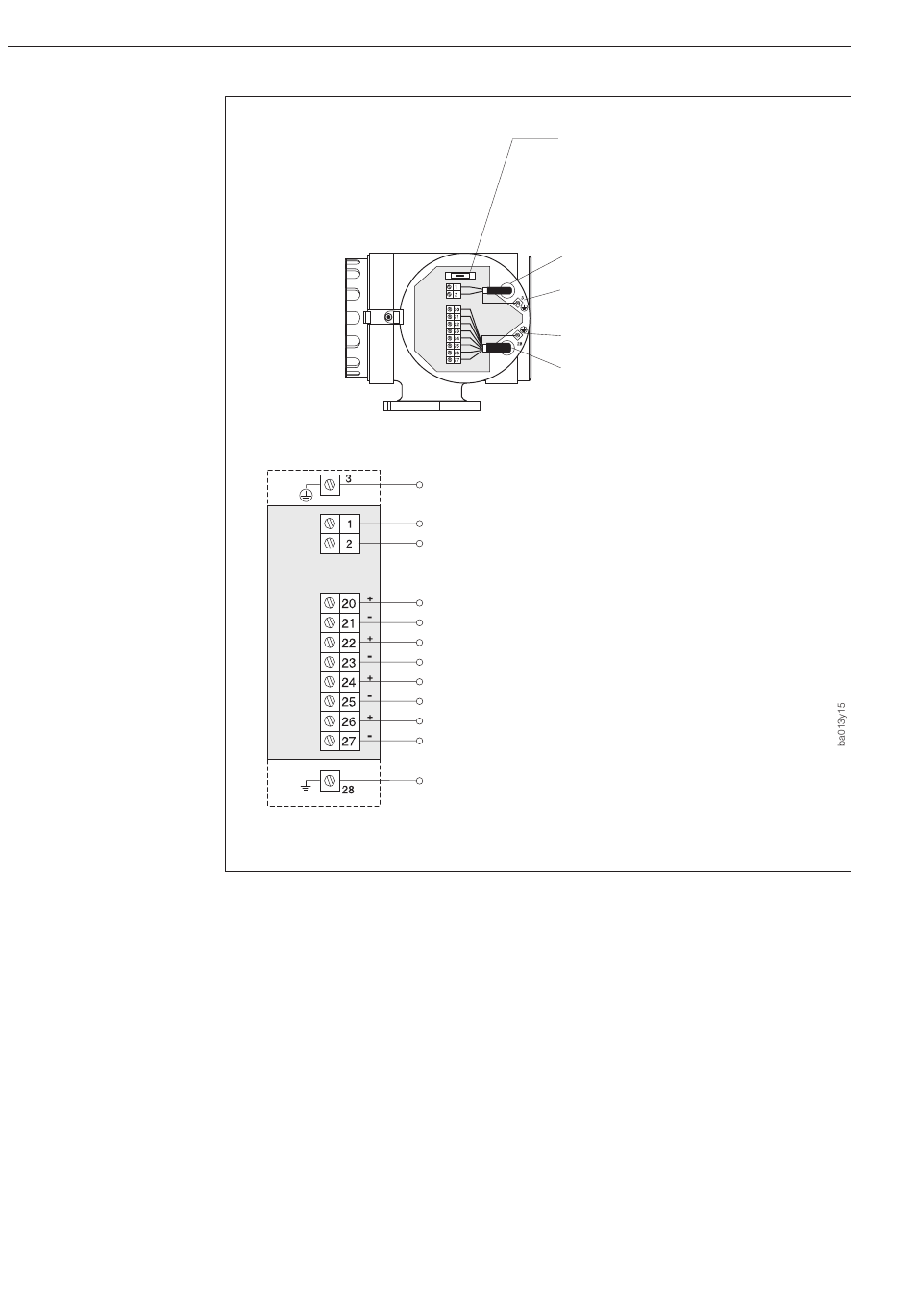

Fig. 13:
Raccordement électrique de l'ali-
mentation, des entrées et sorties
18
Fusible :
•
énergie auxiliaire 20...55 V AC/16...62 V DC :
2,5 A fusion lente/250 V; 5,2 x 20 mm
•
énergie auxiliaire 85...230 + 10% V AC :
1 A fusion lente/250 V; 5,2 x 20 mm
Câble d'alimentation
Borne de terre pour la masse
Borne de terre pour
le blindage
Câble de signalisation
Raccordement de terre
L1 L +
}
pour AC
N L–
Sortie impulsions (passive)
Sortie état (passive)
Entrée auxiliaire
Sortie courant (active)
Raccordement de terre
(blindage câble de signalisation)
Promass 60
}
pour DC
0...400 Hz (f max = 500 Hz)
max. 30 V/250 mA
max. 30 V/250 mA
→ message de défaut de système
→ reconnaissance du sens d'écoulement
3...30 V DC, R = 1,8 kΩ
i
→ blocage mesure, RESET totalisateur
→ réglage du point zéro
< 700 Ω
0/4...20 mA, R
L
≥ 250 Ω
Protocole HART : 4...20 mA, R
L
