Promass 60
4.3
Raccordement de la version séparée
La version séparée est livrée avec un câble de liaison spécial de 10 m de long,
raccordé au capteur.
Danger !
Risque d'électrocution ! Couper l'alimentation avant d'ouvrir le boîtier de raccordement
Le raccordement dans la boîte à bornes est réalisé comme décrit pour la version compacte
(voir p. 17, 18)
Desserrer la bague de sécurité (clé 3 mm) et déposer le couvercle du boîtier du transmetteur
Faire passer le câble de liaison à travers l'entrée de câble
Raccorder le câble conformément au schéma électrique
(voir schéma ci-dessous ou dans le couvercle)
Bien revisser le couvercle et serrer la vis à 6 pans creux de la bague de sécurité
longueur
de câble
max. 20 m
Boîtier de raccorde-
ment transmetteur
Spécifications de câble :
br = brun, blc = blanc, rs = rose, j = jaune, vt = vert, gr = gris
Câble PVC 6 x 0,38 mm² avec blindage commun et fils blindés individuellement
Résistance de ligne 50 ohms/km; capacité fil/blindage 420 pF/m
Température de service permanente : -25...+90°C
Les câbles de liaison entre le capteur et le transmetteur doivent être mis à la terre des deux côtés.
La mise à la terre se fait à l'aide des bornes prévues à cet effet dans le boitier de raccordement.
Endress+Hauser
Capteur
blc
j
vt
4 Raccordement électrique
Boîtier de
raccordement
transmetteur
Boîtier de raccor-
dement capteur

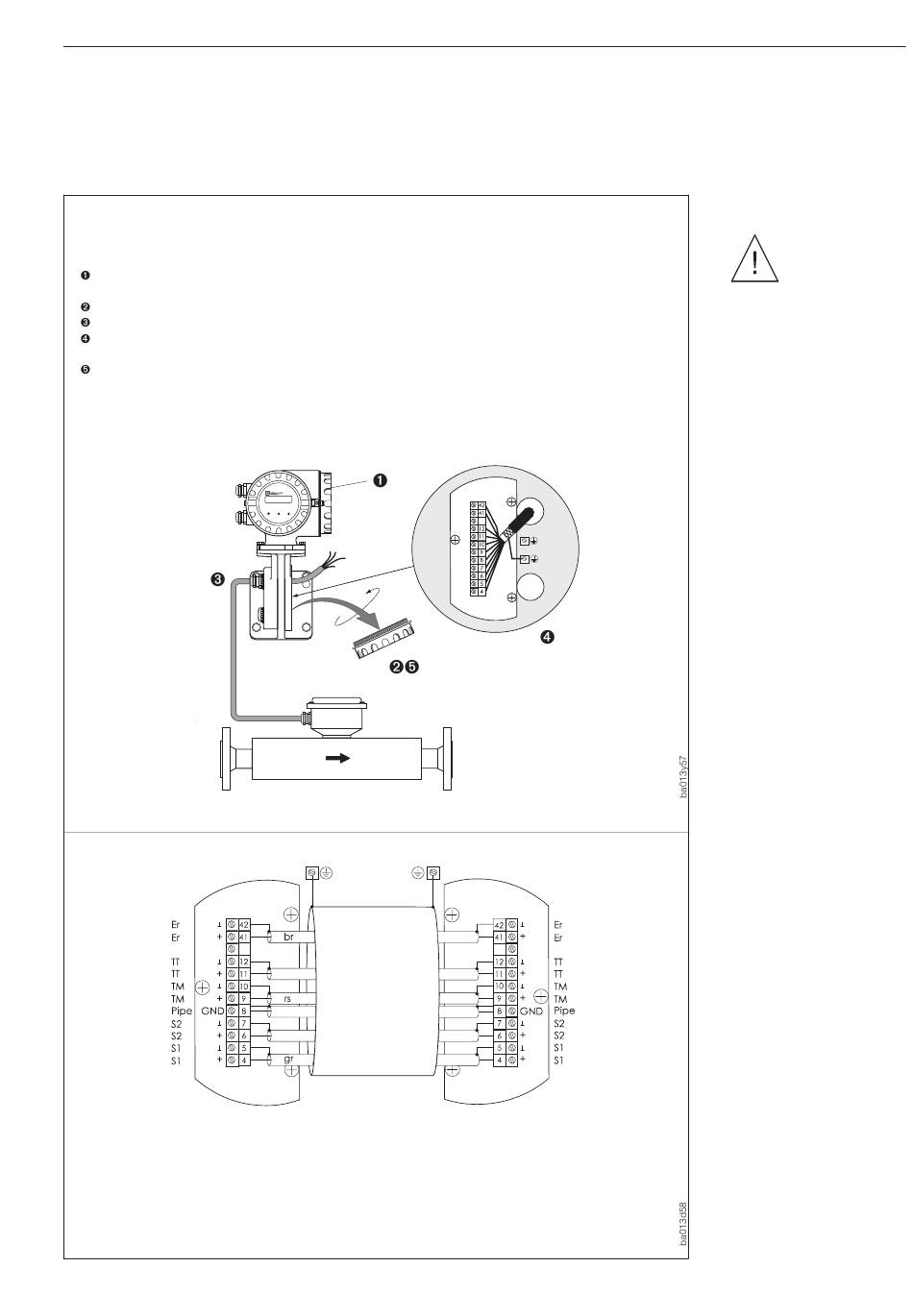

Fig. 14:
Raccordement de la version
séparée
Danger !
19
