Технические характеристики

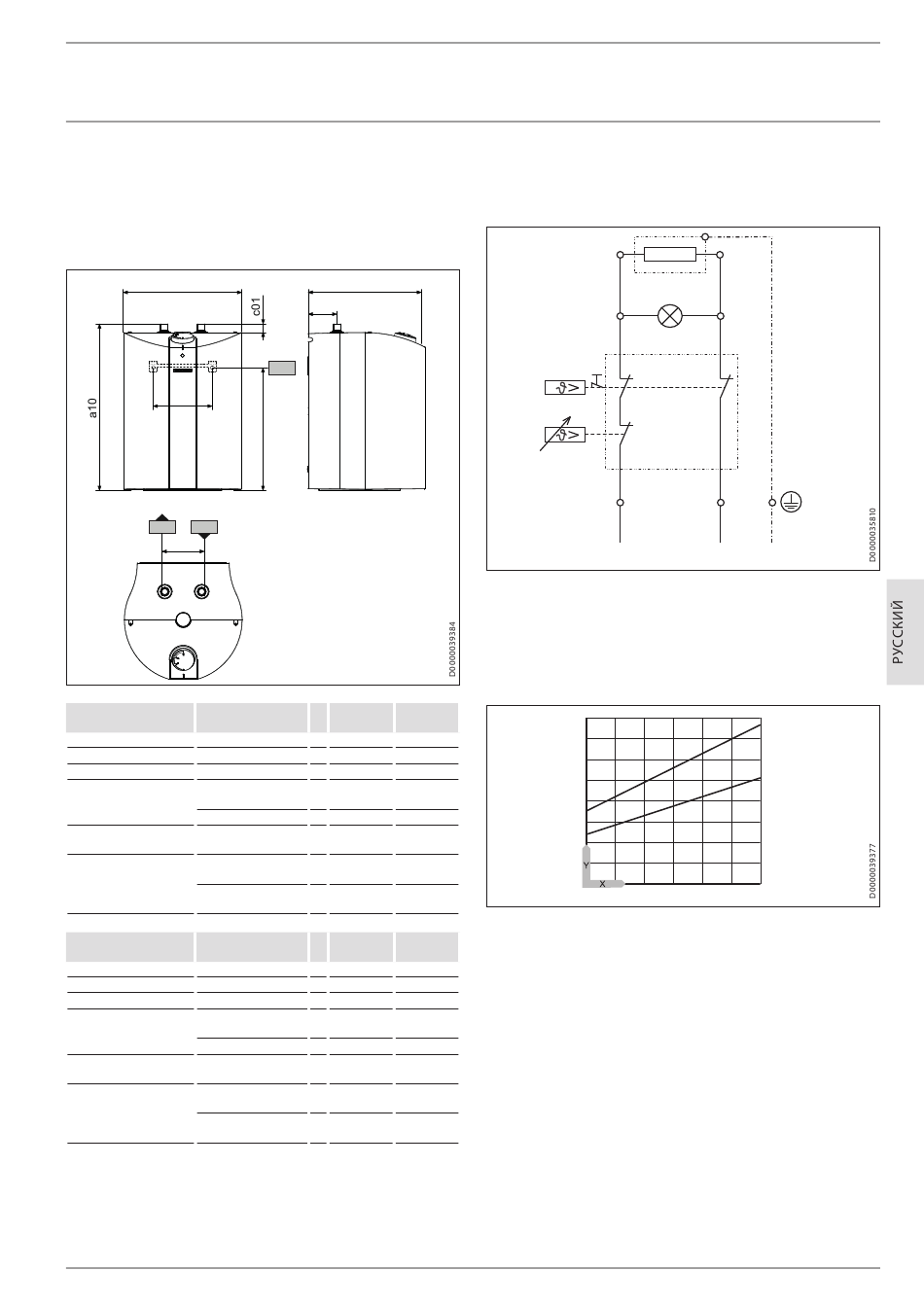

15. Технические характеристики
15.1 Размеры и подключения
SHC 10 | SHC 15 Stiebel
a20
c06 c01
100
a10 Прибор Высота
a20 Прибор Ширина
a30 Прибор Глубина
c01 Подвод Наружная резьба
холодной воды
Расстояние сверху мм
c06 Выпуск. труба Наружная резьба
горячей воды
i13 Стенная Высота
подвеска
Шаг отверстий по
горизонтали
a10 Прибор Высота
a20 Прибор Ширина
a30 Прибор Глубина
c01 Подвод Наружная резьба
холодной воды
Расстояние сверху мм
c06 Выпуск. труба Наружная резьба
горячей воды
i13 Стенная Высота
подвеска
Шаг отверстий по
горизонтали
www.stiebel-eltron.com
a30
80
i13
SHC 10 SHC 10 GB
Eltron
мм 430 430
мм 280 280
мм 270 270
G 1/2 A G 1/2 A
26,5 26,5
G 1/2 A G 1/2 A
мм 320 320
мм 140 140
SHC 15 SHC 15 GB
Eltron
мм 452 452
мм 320 320
мм 318 318
G 1/2 A G 1/2 A
23 23
G 1/2 A G 1/2 A
мм 342 342
мм 200 200
15.2 Электрическая схема
1-фазн. N/PE ~ 220-240 В
1
A
L
15.3 Диаграмма нагрева
Длительность нагрева зависит от количества накипи и
остаточного тепла. Длительность нагрева холодной воды
температурой 10 °C до максимальной температуры пока-
зана на графике.
40
35
30
25
20
15
10
5
0
35 40 45
x Температура в °C
y Длительность в мин
1 Прибор объемом 15 л
2 Прибор объемом 10 л
15.4 Государственные допуски и
свидетельства
Знаки технического контроля находятся на заводской та-
бличке.
15.5 Экстремальные условия эксплуатации
и возникновение неисправностей
В случае неисправности система может кратковременно
нагреваться до максимальной температуры 99 °C.
2
B
N PE
1
2
50 55 60 65
SHC 10 | SHC 15 | 57
