Caractéristiques techniques

Raccords process

G¾
NPT 1"
Bride fixe
Rondelle d' é tanchéité
Bride tournante
Bride combinée à une bride tournante
10.5.3 Raccords process
• Filetage G¾
• Filetage NPT 1"
• Bride tournante EN 1092 DN50 PN10
• Bride tournante ANSI 2" 150 lbs
• Bride tournante JIS 10K 50A
• Bride EN 1092-1 DN50 PN16
• Bride ANSI 2" 300 lbs
• Bride JIS 10K 50A

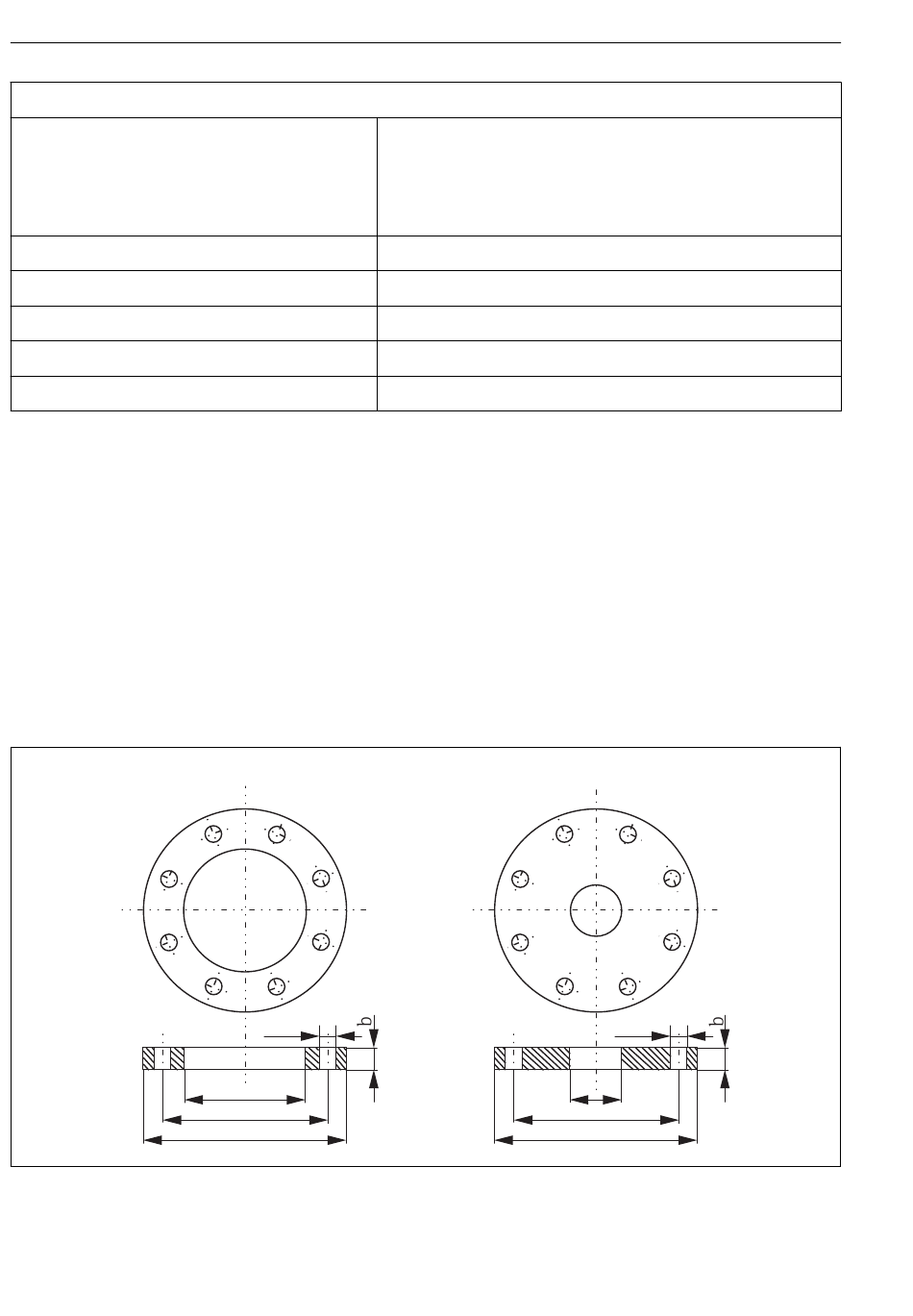

Dimensions des brides

 13 Dimensions des brides
1 Bride tournante (PP-GF)
2 Bride fixe (inox)
40
CLS50D-*1B/C** : PEEK GF30
CLS50D-*1D** : inox (AISI 316Ti)
CLS50-*1A* : inox 1.4571 (AISI 316Ti)
CLS50-*1B/C/1/2/3 : PEEK GF30
CLS50-*1B/C5/6 : inox 1.4571 (AISI 316Ti)
PEEK
Inox 1.4404 (AISI 316L)
GYLON (PTFE rempli de céramique)
PP-GF
PVDF
1
d
2
a
Ø k
D
Indumax CLS50D/CLS50
2
d
2
a
Ø k
D
Endress+Hauser
A0024986
