Connexion Audio/Vidéo - JVC RX-D301S Manuel D'instructions

Pour un décodeur analogique
Pour regarder ou enregistrer un programme codé sur votre
magnétoscope, connectez le décodeur analogique à votre
magnétoscope et choisissez le canal codé sur le
magnétoscope.
S'il n'y a pas de prise appropriée pour le décodeur sur votre
magnétoscope, connectez le décodeur au téléviseur.
Référez-vous aussi aux modes d'emploi fournis avec ces
appareils.
Connexion audio/vidéo
En plus des prises SCART, cet ampli-tuner est muni des prises vidéo suivantes:
• Entrée/sortie vidéo en composantes: VIDEO IN, DVR/DVD IN, MONITOR OUT
• Entrée vidéo composite et S-vidéo: VIDEO IN
IMPORTANT
Les signaux vidéo en composantes des prises COMPONENT VIDEO sont transmis uniquement aux prises MONITOR OUT.
Par conséquent, si le téléviseur est connecté à l'ampli-tuner par la prise SCART (TV) et que l'appareil vidéo reproduit est connecté à
l'ampli-tuner par les prises vidéo en composantes (VIDEO IN ou DVR/DVD IN), vous ne pouvez pas voir l'image de lecture sur le téléviseur.

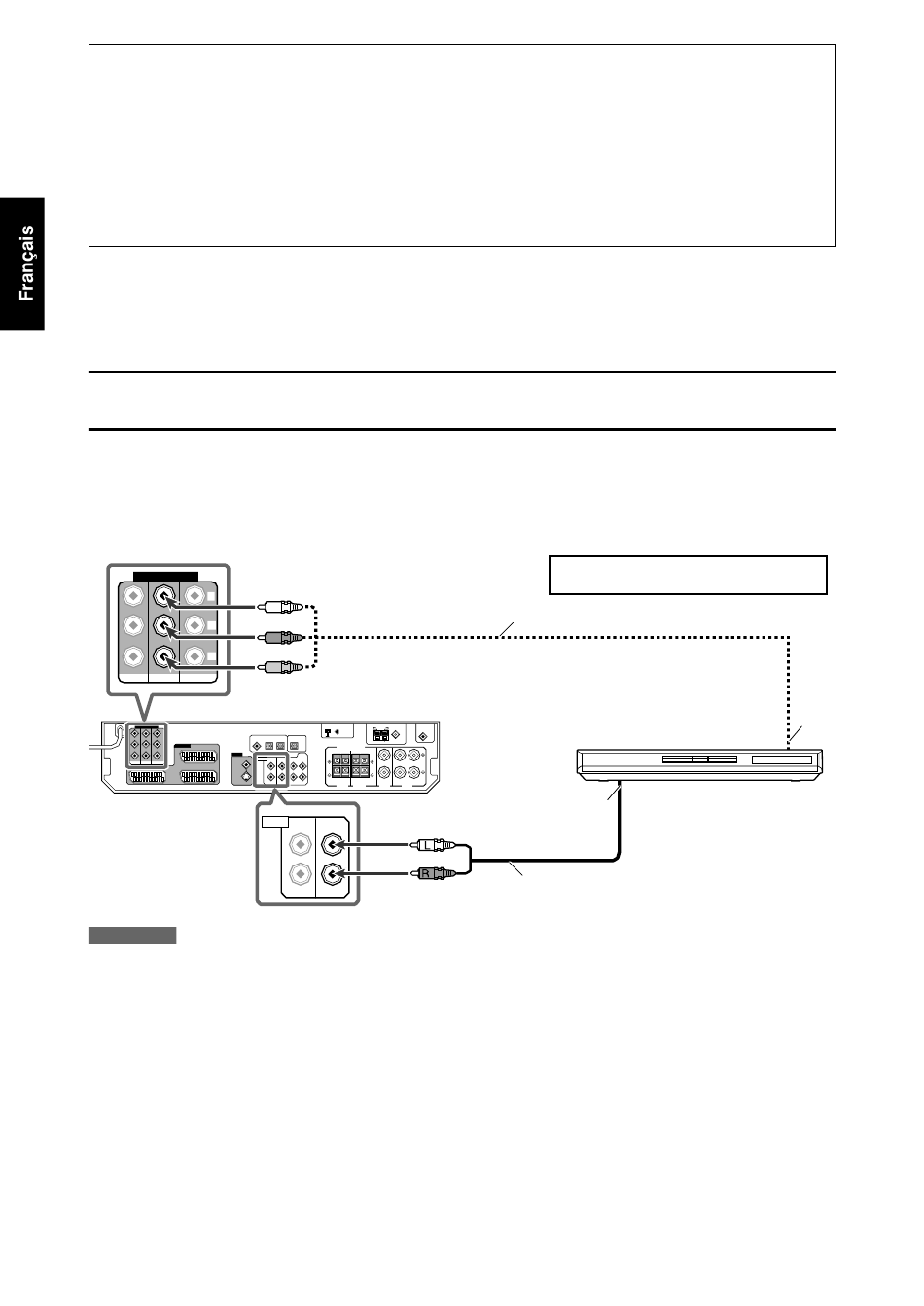

7 Connexion d'un enregistreur de DVD ou d'un lecteur de DVD aux prises DVR/DVD IN
Pour profiter au maximum des supports Dolby Digital et DTS multicanaux (y compris des supports Dual Mono), connectez l'enregistreur
de DVD ou le lecteur de DVD par les prises d'entrée numériques (voir page 11).
Quand vous connectez un enregistreur de DVD ou un lecteur de DVD avec ses prises de sortie stéréo:
COMPONENT VIDEO
Y
P
B
P
R
VIDEO IN DVR/DVD IN MONITOR OUT
REMARQUES
• Ne connectez pas différents appareils aux prises AUDIO DVR/DVD IN et à la
prise AV IN/OUT (SCART) DVR/DVD (voir page 7); sinon, les sons des deux
appareils sortiront par les enceintes en même temps.
• Choisissez le mode d'entrée analogique. Référez-vous à "Sélection du mode
d'entrée analogique ou numérique" à la page 14.
•
Vous pouvez profiter d'un son numérique en utilisant un câble numérique
coaxial ou optique. À l'expédition de l'usine, le mode d'entrée audio pour un
enregistreur de DVD ou un lecteur de DVD est réglé pour utiliser la prise
numérique coaxiale (DIGITAL IN 1 (DVR/DVD)). Pour en savoir plus sur la
connexion numérique, référez-vous à la page 11.
•
Lors de la connexion d'un enregistreur de DVD ou d'un lecteur de DVD aux
prises d'entrée vidéo en composantes, choisissez le mode d'entrée vidéo en
composantes (DVD VIDEO IN) correct. Sinon, vous ne pouvez pas voir l'image
de lecture sur le téléviseur. Voir page 23 pour les détails.
8
Vert
Bleu
Rouge
AUDIO
VIDEO DVR/DVD
IN IN
FRONT Blanc
L
Rouge
R
Pour T-V LINK
• Vous pouvez aussi utiliser la fonction T-V LINK si vous
connecter un téléviseur et un magnétoscope compatible T-V
LINK à cet ampli-tuner avec des câbles SCART. Pour plus
d'informations sur la fonction T-V LINK, référez-vous aux
modes d'emploi fournis avec le téléviseur et le magnétoscope.
• Connectez le câble SCART à la prise EXT-2 de votre
téléviseur JVC compatible T-V LINK pour pouvoir utiliser la
fonction T-V LINK.
• Certains appareils vidéo prennent en charge les
communications de données telles que T-V LINK. Pour plus
d'informations, référez-vous aussi aux manuels fournis avec
ces appareils.
Mettez tous les appareils hors tension avant
de commencer les connexions.
Câble vidéo en composantes (non fourni)
Enregistreur de DVD
ou lecteur de DVD
ı
Câble audio stéréo (non fourni)
Å À la sortie vidéo en composantes
• Connectez Y, P
ı À la sortie du canal audio gauche/droit
Å
et P correctement.
B R
