Anschließen der Videokomponenten
Schließen Sie den Netzstecker nicht an die Wandsteckdose an, bevor alle Anschlüsse hergestellt sind.
SCART-Anschlüsse
Durch einen einfachen Anschluss über das SCART-Kabel können
Sie mit Ihrem Wiedergabekomponenten die Wiedergabe von Bild
und Ton genießen.
• Wenn Ihre Videokomponenten über einen digitalen Ausgänge
verfügen, schließen Sie diese über die digitalen Ausgänge wie
unter „Digitalanschlüsse" (siehe Seite 11).
ACHTUNG:
Wenn Sie ein Gerät zur Klangregelung, z. B. einen grafischen
Equalizer, zwischen die Signalquellen und dieses Gerät schalten,
kann die Wiedergabe dieses Gerät verzerrt werden.

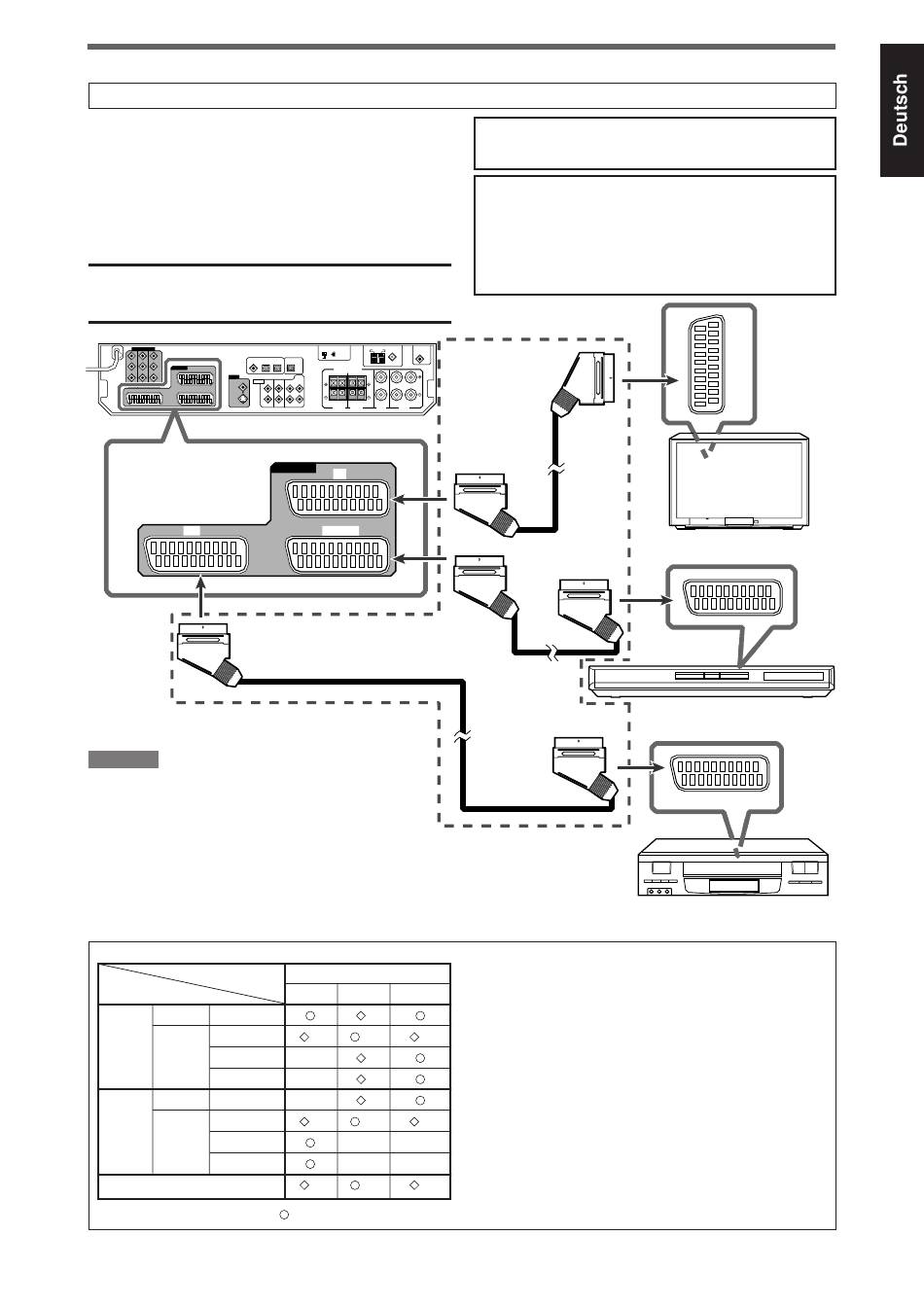

VCR
SCART-Kabel
(nicht im Lieferumfang enthalten)
HINWEISE
• Wählen Sie den analogen Eingabemodus. Siehe „Auswählen
des analogen oder digitalen Eingangsmodus" auf Seite 14.
• Beim Herstellen der SCART-Verbindung stellen Sie immer
den Videoeingang und den Ausgabemodus von sowohl
Fernsehgerät als auch Quellengeräten richtig entsprechend
den mitgelieferten Bedienungsanleitungen ein.
• Wenn das Fernsehgerät mit mehreren SCART-Anschlüssen
ausgestattet ist, lesen Sie in der Bedienungsanleitung des
Fernsehgeräts nach, welche Videosignale in die Ausgänge
gespeist werden, und schließen Sie das SCART-Kabel dann
entsprechend an.
Spezifikation der SCART-Anschlüsse
Audio L/R
FBAS
Tulo
Video S-video (Y/C)
RGB
Audio L/R
FBAS
Läntö
Video S-video (Y/C)
RGB
T-V LINK
AV IN/OUT
TV
DVR/DVD
Liitin
TV VCR DVR/DVD
*2 *2 *2
−
−
−
*1 *1 *1
− −
− −
*3 *3 *3
: On käytössä, –: Ei käytössä
Schließen Sie ein Fernsehgerät NICHT über einen Videorecorder
an bzw. schließen Sie KEIN integriertes Video-/Fernsehgerät an,
andernfalls kann der Bildempfang verzerrt werden.
Schalten Sie die Stromversorgung aller Komponenten aus,
bevor Sie die Anschlüsse vornehmen.
• Die Darstellung der Eingänge/Ausgänge zeigt typische
Beispiele. Wenn Sie andere Komponenten anschließen,
lesen Sie auch in den entsprechenden
Bedienungsanleitungen nach, da die jeweiligen
Anschlußbezeichnungen auf der Geräterückseite von
Komponente zu Komponente unterschiedlich sein können.
*1 Die Signale, die über ein SCART-anschlüsse eingespeist
werden, können nicht über dasselbe SCART-anschlüsse
ausgegeben werden.
*2 FBAS-Videosignale können nicht in S-Videosignale
umgewandelt werden. Einzelheiten über die Einstellungen
und die Ausgabe der Signale siehe Seite 23.
*3 Die Signale für die T-V LINK-Funktion werden immer durch
dieses Receiver geleitet.
FORTSETZUNG AUF DER NÄCHSTEN SEITE
Fernsehgerät
DVD-Recorder oder
DVD-Spieler
Videorecorder
7
