Chapitre 11 Branchement d'unités externes
Sorties (Output)
Vous pouvez brancher sur le KR un système de diffusion à
l'aide de câbles audio (vendus séparément) soit pour
disposer de plus de puissance sonore, soit pour pouvoir vous
enregistrer sur un magnétophone ou tout autre système
d'enregistrement.
Si l'entrée de l'appareil est mono, utilisez la sortie L (Mono).
Entrées (Input)
Vous pouvez aussi, inversement, brancher une source sonore
externe (lecteur audio ou instrument électronique) à l'aide de
câbles audio (vendus séparément) sur le KR afin de les faire
diffuser par l'amplification incorporée du piano.
Si la sortie de l'appareil est mono, utilisez l'entrée L (Mono)
du KR.
* Le KR ne peut pas régler le volume de diffusion de l'unité
externe, contrôlez-le directement sur cette unité.
À propos des connecteurs de sortie
922
Cet instrument est équipé de sorties symétriques au format
XLR, dont le sens de brochage est indiqué ci-dessous. Avant
tout branchement, vérifiez la compatibilité de ce brochage
avec celui de l'instrument auquel vous reliez le KR.
MASSE

■ Branchements

921
*
Pour éviter d'endommager vos haut-parleurs ou votre matériel, veillez
à réduire au minimum le volume de vos appareils et à les mettre hors-
tension avant tout branchement
Reproduction des sons du KR sur les enceintes d'un
système de diffusion externe et/ou enregistrement
sur un magnétophone
fig.09-

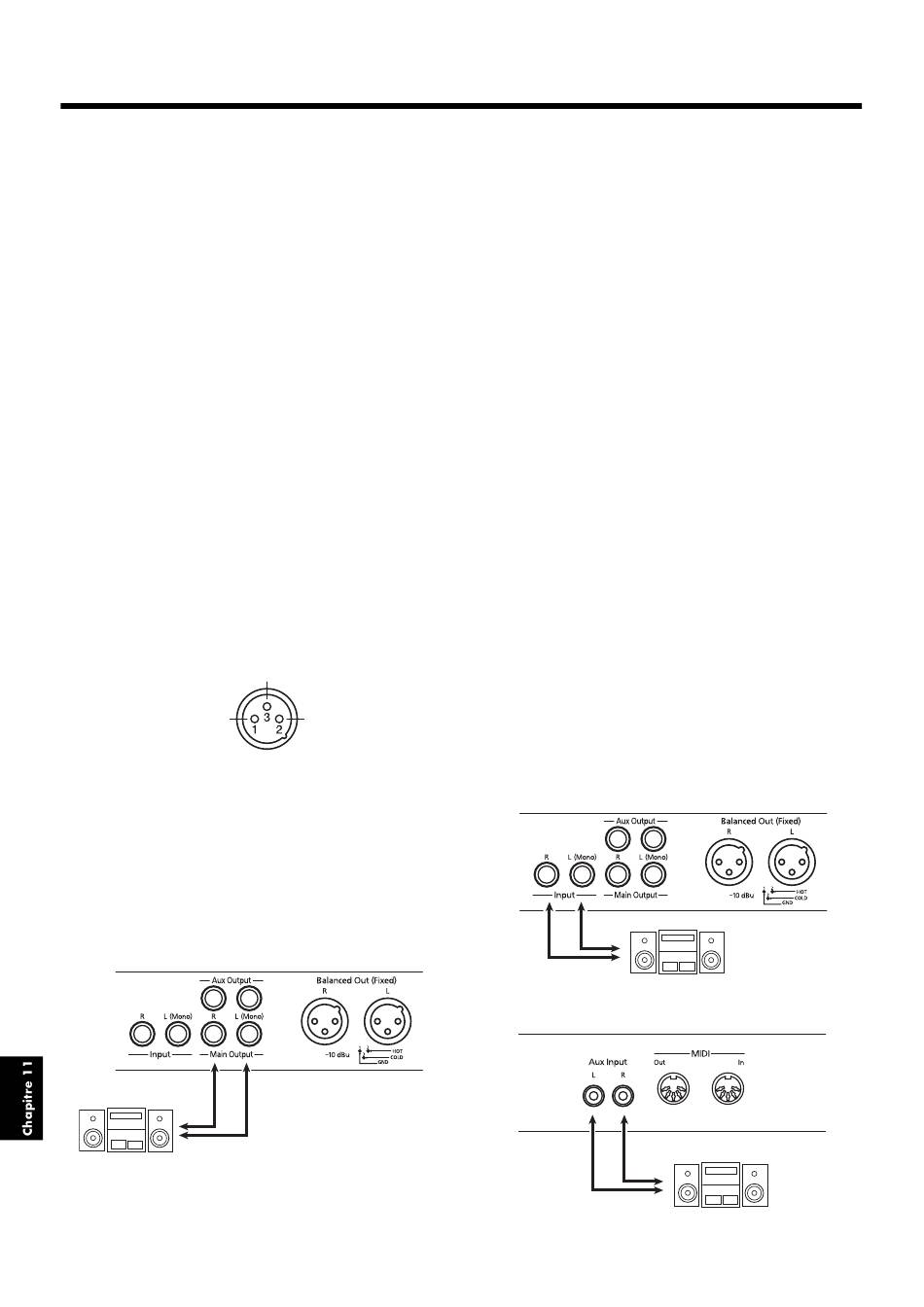

Panneau de connexion du KR (face arrière)
Input R/L
(Line In, Aux In)
192
FROID
CHAUD
.
1.
Réduisez le volume au minimum sur le KR et sur
l'unité externe.
2.
Mettez les deux appareils hors-tension.
3.
Utilisez des câbles audio (vendus séparément) pour
réaliser les branchements.
4.
Allumez le KR.
5.
Allumez l'unité externe.
6.
Réglez le volume sur l'un et l'autre appareil.
→ Vous pouvez régler le volume du générateur de son externe à
partir du KR.
Enregistrement de morceaux joués sur le KR sur un
enregistreur externe
7.
Lancez l'enregistrement sur l'unité externe.
8.
Jouez votre morceau au clavier.
9.
Quand il est terminé, arrêtez l'enregistrement sur
l'unité externe.
Mise hors-tension
1.
Réduisez le volume au minimum sur le KR et sur
l'unité externe.
2.
Éteignez le KR.
3.
Éteignez l'unité externe.
R
estitution d'un signal audio externe par les haut-
KR
parleurs du
Panneau de connexion du KR (face arrière)
Output R/L
(Line Out, Aux Out)
Panneau de connexion du KR (face arrière)
Output R/L
(Line Out, Aux Out)
