4.3 Sens de rotation

La pompe peut être démarrée pendant un
court instant sans être immergée pour
contrôler le sens de rotation.
Toutes les pompes monophasées sont réglées par
défaut afin d'obtenir le bon sens de rotation.
Toujours contrôler le sens de rotation avant de
démarrer les pompes triphasées.
Une flèche sur le corps du stator indique le bon sens
de rotation.
Vue de dessus, la roue tourne dans le
sens horaire. Démarrer et arrêter la pompe
en respectant le mouvement ou la
secousse de la pompe.
Si le sens de rotation est incorrect, inverser deux des
phases du câble d'alimentation électrique. Voir fig.
ou 3.
Contrôle du sens de rotation
Le sens de rotation doit être contrôlé de l'une des
manières suivantes chaque fois que la pompe est
raccordée à une nouvelle installation.
Procédure 1 :
1. Démarrer la pompe et vérifier la quantité de
liquide ou la pression de refoulement.
2. Arrêter la pompe et inverser deux phases dans le
câble d'alimentation.
3. Redémarrer la pompe et mesurer la quantité de
liquide ou la pression de refoulement.
4. Arrêter la pompe.
5. Comparer les résultats des points 1 et 3. La
connexion qui donne la plus grande quantité de
liquide ou la plus haute pression indique le bon
sens de rotation.
Procédure 2 :
1. Laisser la pompe suspendue à l'équipement de
levage, par exemple au palan utilisé pour des-
cendre la pompe dans la cuve.
2. Démarrer et arrêter la pompe tout en observant
le mouvement (la secousse) de celle-ci.
3. Si elle est correctement connectée, la pompe a
une secousse dans le sens opposé au bon sens
de rotation. Voir fig. 8.
4. Si le sens de rotation est incorrect, inverser deux
des phases du câble d'alimentation électrique.
Voir fig. 2 ou 3.
12

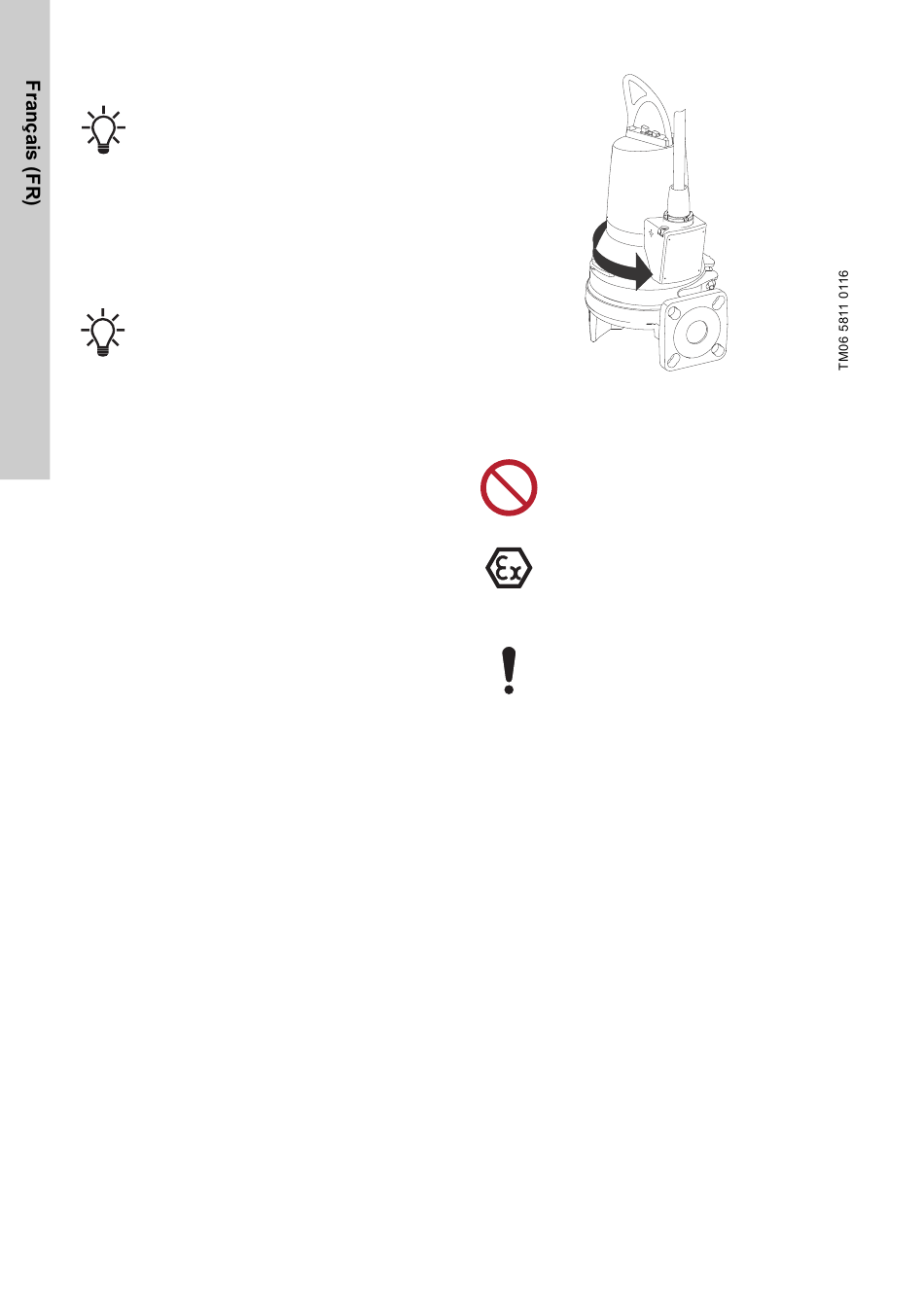

Fig. 8 Sens de la secousse
2

4.4 Mise en service

La pompe ne doit pas fonctionner à sec.
Si l'atmosphère dans la cuve est potentiel-
lement explosive, utiliser exclusivement
des pompes certifiées Ex.
En cas de bruit anormal, de vibrations, de
non délivrance du liquide ou de panne de
courant, arrêter immédiatement la pompe.
Ne jamais tenter de redémarrer la pompe
avant l'identification et la correction du
défaut.
