ANSCHLUSSTERMINAL VERKABELN

GEFAHR: Das Öffnen des Scheinwerfers und das Anschließen von Kabeln an das
Anschlussterminal erfordert detailliertes Fachwissen und darf nur von speziell ausgebil-
deten Personen durchgeführt werden! Wenn Sie diese Qualifikation nicht haben,
versuchen Sie nicht, den Scheinwerfer zu öffnen und Kabel selbst anzuschließen,
sondern nutzen Sie die Hilfe von professionellen Unternehmen!
Der Hersteller haftet nicht für Sach- und Personenschäden, die durch unsachgemäße
Handhabung entstehen!
Stellen Sie vor dem Verkabeln des Scheinwerfers sicher, dass das zum Anschließen
vorgesehene Netzkabel keine Spannung führt!
DMX-Kabel dürfen nicht zum Abhängen des Scheinwerfers von eine Decke o.ä. genutzt
werden. DMX-Kabel dürfen ausschließlich für die Signalversorgung verwendet werden.

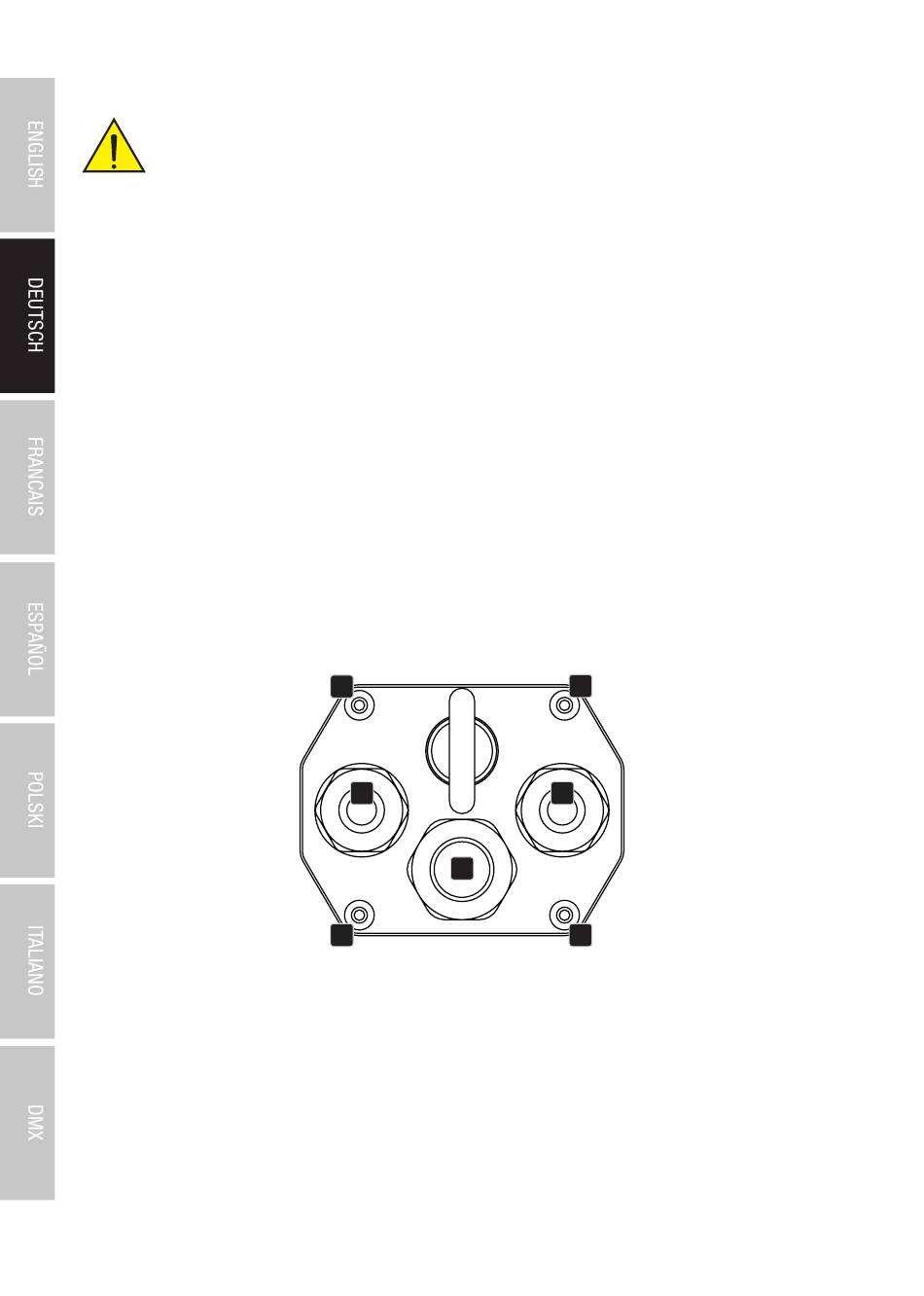

Lösen Sie die 4 Schrauben (A) von der Terminalabdeckung mit Hilfe eines geeigneten Werkzeugs
und nehmen die Abdeckung vom Scheinwerfergehäuse.
Die Terminalabdeckung verfügt über 3 Kabeldurchführungen. Führen Sie eine geeignete 3-adrige
Netzleitung (spannungsfrei!) durch die Kabeldurchführung mit dem großen Durchmesser (B) und
1 (nur DMX IN) bzw. 2 DMX-Kabel (DMX IN und OUT) durch die Kabeldurchführung(en) mit dem
kleineren Durchmesser (C).
44
A
SAFETY
CABLE
DMX IN
C
B
A
A
DMX OUT
C
POWER IN
AC 100-240 V
50 / 60Hz
A
