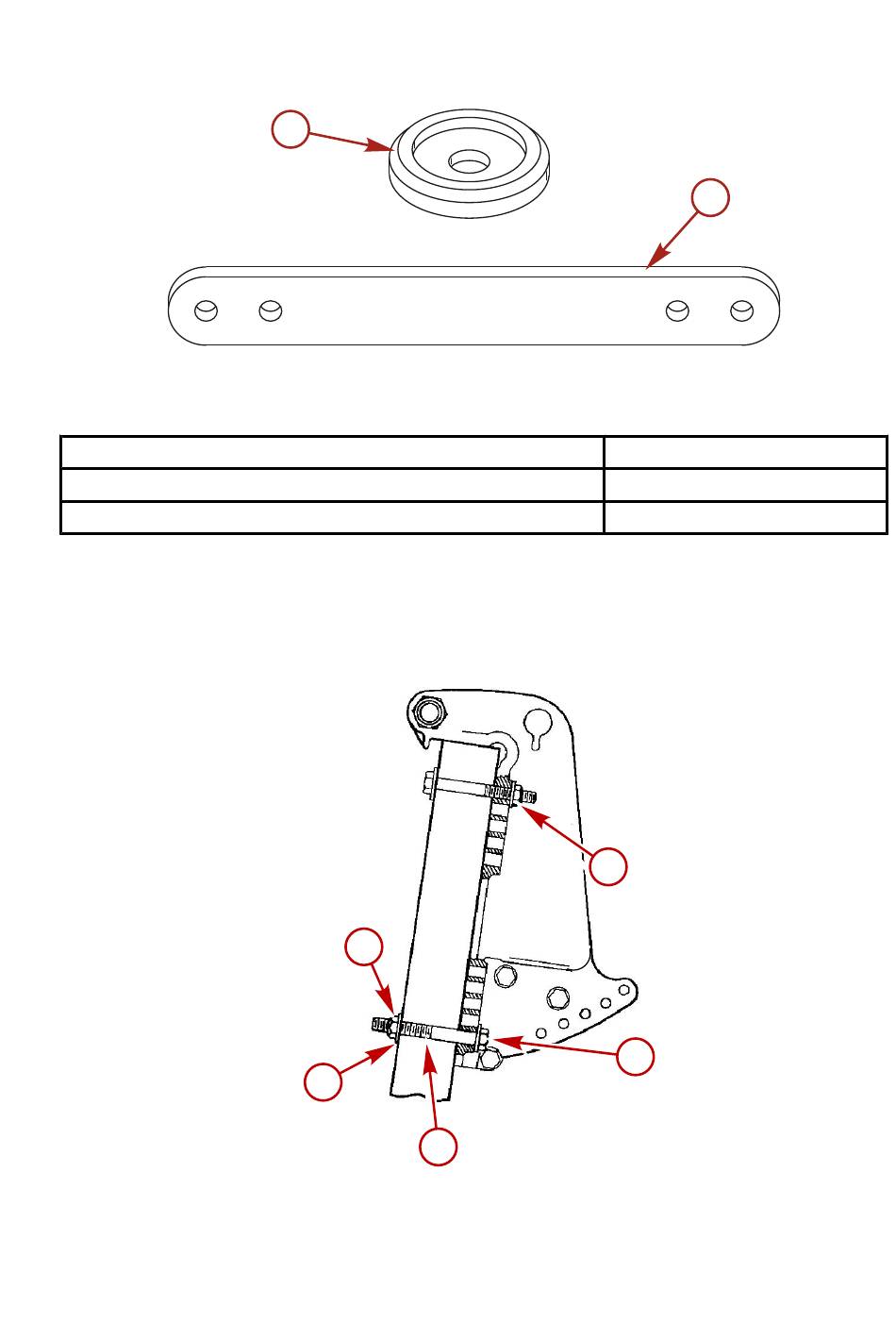

POSE DU MOTEUR HORS-BORD
REMARQUE : Les trous intérieurs de la plaque de renforcement du tableau arrière sont destinés aux boulons
inférieurs du tableau arrière et les trous extérieurs aux boulons supérieurs du tableau arrière.
a -
Grande rondelle de tableau arrière
Description
Grande rondelle de tableau arrière
Plaque de renforcement arrière
1.
Appliquer du mastic d'étanchéité marin sur les tiges des boulons, pas sur les pas de vis.
2.
Fixer le moteur hors-bord avec la visserie de montage correcte. Serrer les écrous de blocage au couple
spécifié.
REMARQUE : Pour obtenir un couple plus précis, il est préférable de tourner/serrer les écrous de blocage
plutôt que de tourner les boulons de montage, lorsque cela est possible.
a -
Rondelle plate (4)
b -
Vis d'1/2 pouce de diamètre (4)
c -
Tige de vis
a
e
d
c
69
b -
Plaque de renforcement arrière
a
b
3729
d -
Rondelle plate (4)
e -
Écrou de blocage (4)
b
20860
Numéro de pièce
67-896392
67-896305
