Procédez comme suit pour connecter le câble de SpO2 ou le câble double de SpO2/RRa
au port de SpO2 sur le moniteur. L'emplacement du port sur votre moniteur peut différer
des indications fournies par les illustrations ci-dessous.
Remarque
Remarque

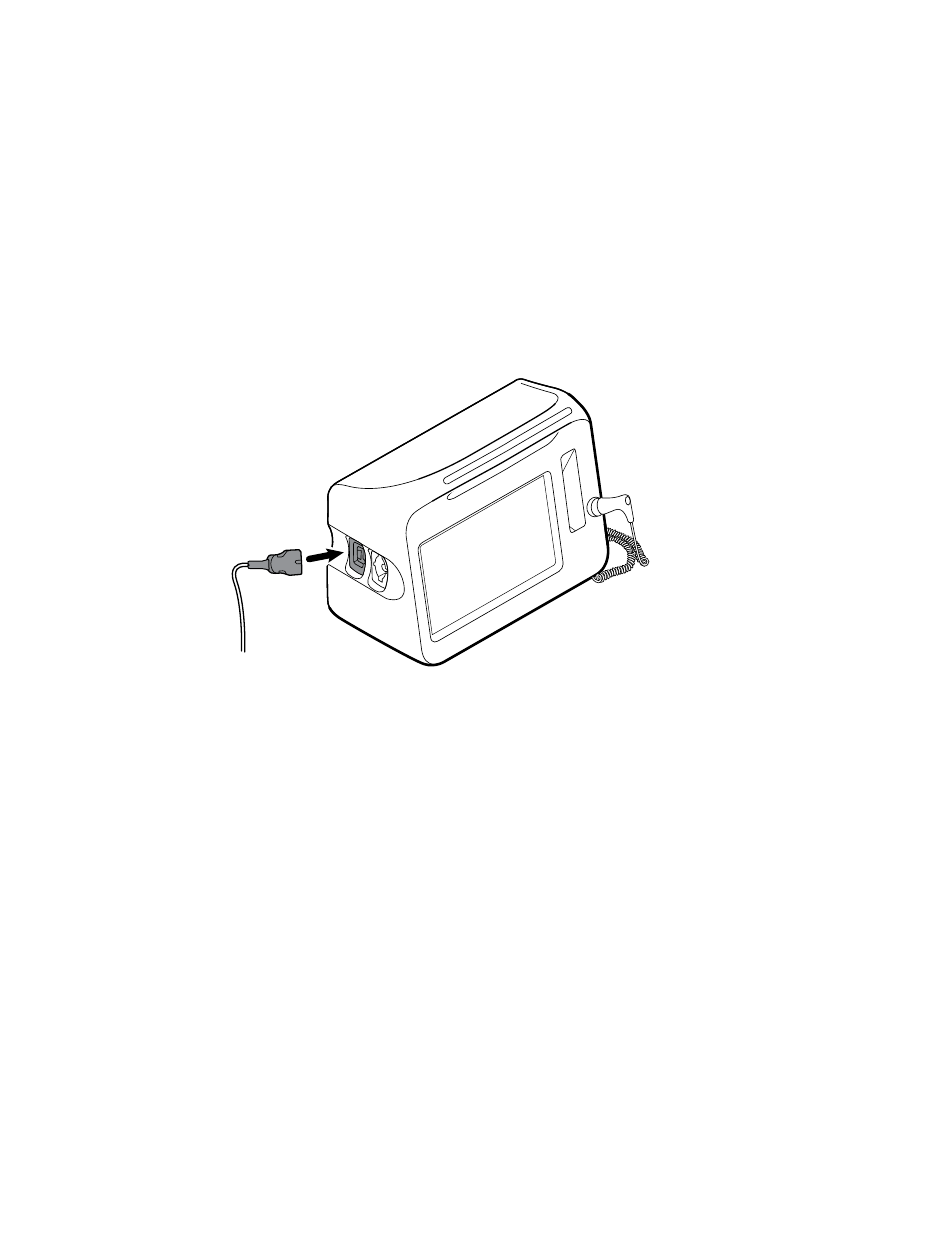

Connexion du câble de SpO2
1. Prendre le connecteur du câble entre le pouce et l'index et appuyer sur les pattes
latérales.
2. Aligner le connecteur du câble sur le port réservé à cet effet.
3. Insérer le connecteur du câble et appuyer jusqu'à ce qu'à ce qu'un déclic retentisse.
Connexion du câble double de SpO2/RRa
Remarque
1. Connectez le câble double à l'appareil, comme indiqué dans les étapes précédentes.
(Le connecteur est identique au câble standard de SpO2.)
Pour les moniteurs configurés avec la SpHb, le capteur utilisé pour
surveiller la SpHb mesure également la SpO2.
La SpHb et la RRa ne peuvent pas être configurées ensemble.
Les moniteurs configurés pour mesurer la respiration acoustique (RRa)
nécessitent un câble double, comme indiqué ci-dessous. Le câble double
se connecte à l'appareil avec un seul connecteur mais se divise en deux
câbles séparés à l'autre extrémité pour permettre les mesures de RRa et
de SpO2.
®
