Alpine iXA-W404R Mode D'emploi page 71

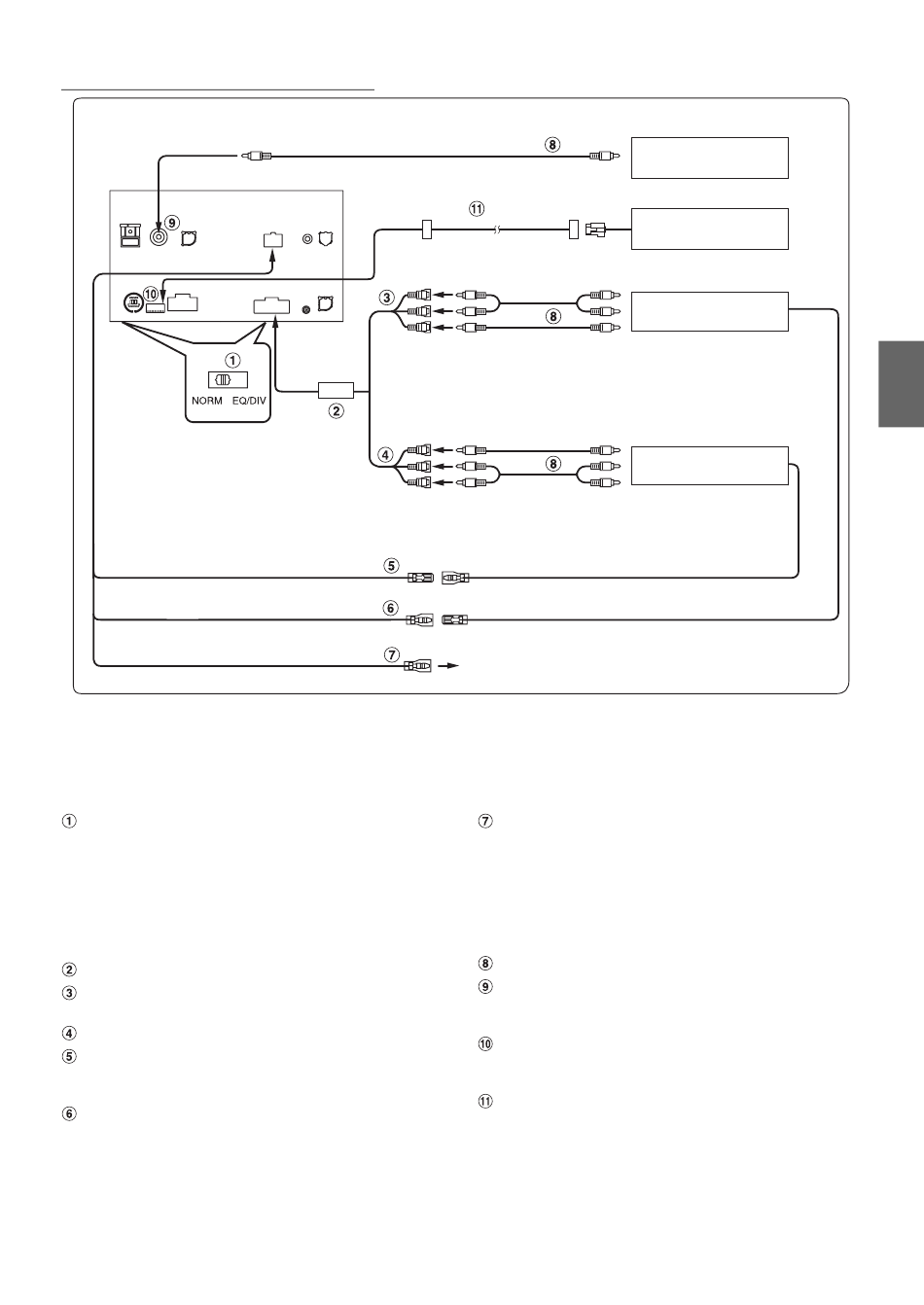

En cas de raccordement d'un appareil externe
(Blanc/Brun)
(Blanc/Brun)
(Orange/Blanc)
Sélecteur de système
Lorsque vous raccordez un égaliseur ou un répartiteur
équipé de la fonction Ai-NET, placez les deux sélecteurs sur
la position EQ/DIV. Si aucun appareil n'est connecté, laissez
ces sélecteurs sur la position NORM.
• Ne placez pas ces sélecteurs sur des positions différentes.
• N'oubliez pas de mettre l'appareil hors tension avant de modifier la
position du sélecteur.
Connecteur AUX-I/O/Pre-out 24 PIN
Connecteurs de sortie audio/vidéo (AUX OUTPUT)
À utiliser pour raccorder un moniteur en option.
Connecteurs d'entrée audio/vidéo (AUX INPUT)
Fil de sortie de la télécommande (Blanc/Brun)
Raccordez-le au fil d'entrée de la télécommande. Ce fil
produit les signaux de commande de la télécommande.
Fil d'entrée de la télécommande (Blanc/Brun)
REMOTE OUT
REMOTE IN
REVERSE
Vers borne de sortie vidéo
Caméra de recul
(Vendu séparément)
Caméra de recul
HCE-C107D (vendu
séparément)
Vers borne d'entrée audio
Moniteur arrière
(vendu séparément)
Vers borne d'entrée vidéo
Vers borne de sortie vidéo
Tuner TV ou magnétoscope
(Vendu séparément)
Vers borne de sortie audio
REMOTE IN (Blanc/Brun)
REMOTE OUT (Blanc/Brun)
À utiliser uniquement lorsque vous connectez
la caméra de recul.
Fil de recul (Orange/Blanc)
À utiliser uniquement lorsque vous connectez la caméra de
recul. Raccordez-le au côté positif du feu de recul du
véhicule. Ce feu s'allume lorsque vous actionnez la marche
arrière (R).
Une fois que ce câble est correctement connecté, l'image
vidéo passe automatiquement à la caméra arrière dès que
vous actionnez la marche arrière (R).
Câble d'extension RCA (vendu séparément)
Connecteur RCA d'entrée de la CAMERA
À utiliser lorsque vous raccordez une caméra de recul à un
connecteur RCA de sortie.
Connecteur d'entrée de la CAMERA direct
À utiliser lorsqu'une caméra de recul HCE-C107D en option
est connectée.
Câble rallonge de la caméra (Fourni avec la caméra
arrière (HCE-C107D))
69
-FR
