FLORABEST FSA 25 A1 Traduction Du Manuel D'utilisation Original

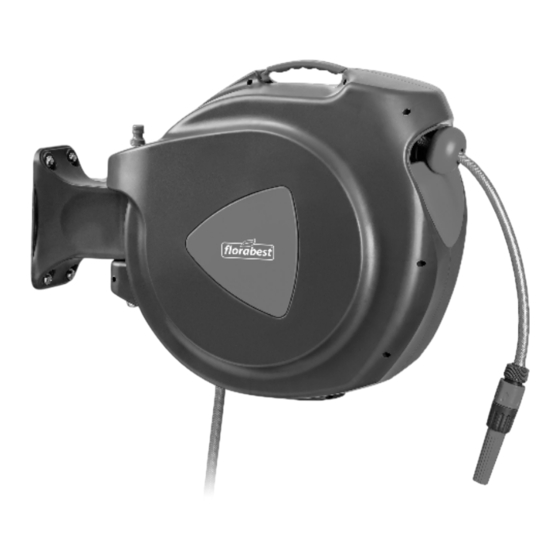

Enrouleur de tuyau mural
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Wand-Schlauchbox FSA 25 A1
DE
AT
CH
Bedienungsanleitung
Wand-Schlauchbox
Bedienungs- und Sicherheitshinweise
Originalbetriebsanleitung
IT
CH
Istruzioni dell'avvolgitubo a parete
Funzionamento e note di sicurezza
Traduzione del manuale operativo originale
IAN 297557
®
FR
CH
Instructions relatives au enrouleur
de tuyau mural
Remarques concernant le fonctionnement et la sécurité
Traduction du manuel d'utilisation original
GB
IE
NI
Wall-mounted Hose Box Instructions
Operation and Safety Notes
Translation of original operation manual
