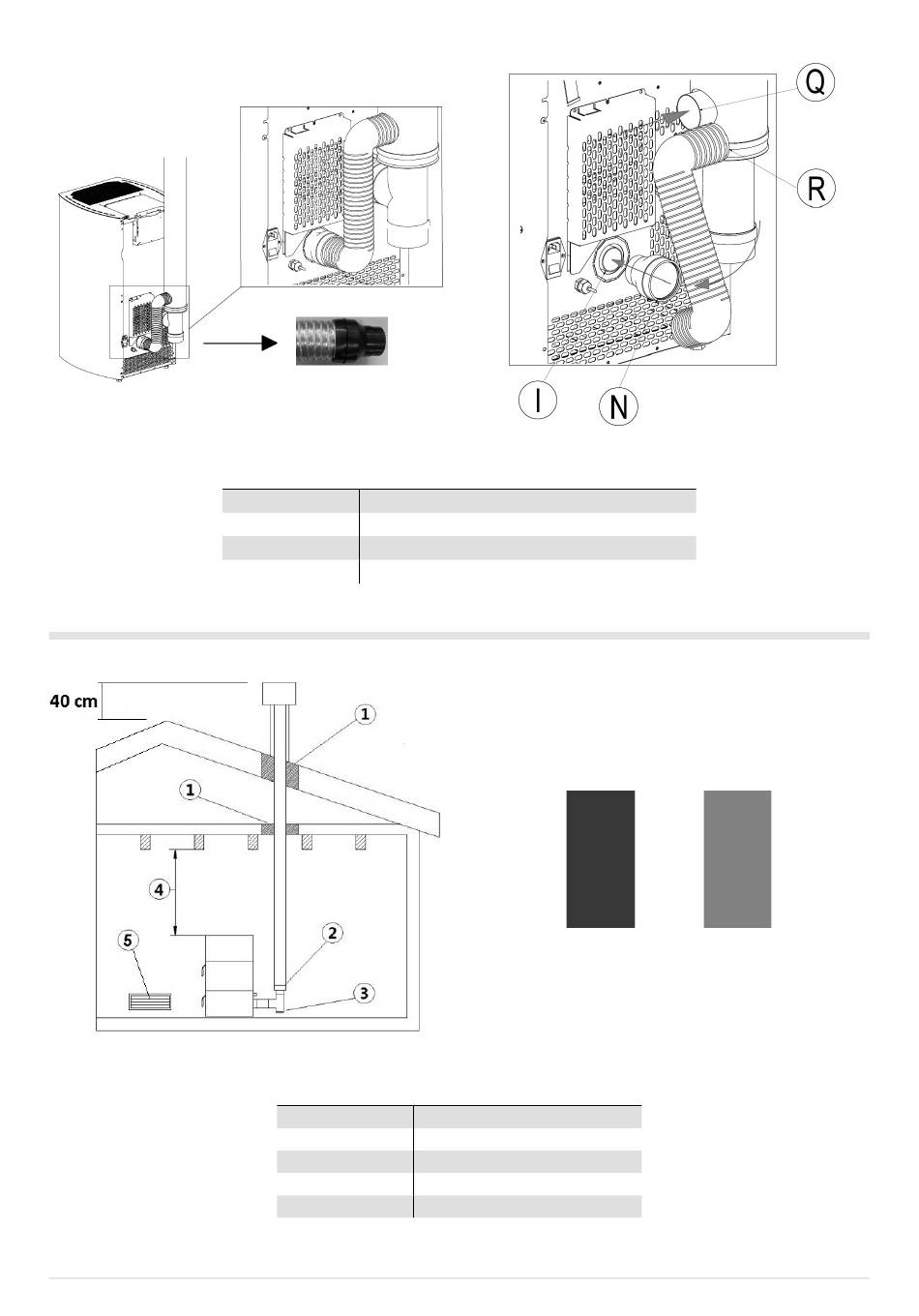

Fig. 16 - Tuyau flexible
4.2.7
EXEMPLES D'INSTALLATION CORRECTE
Fig. 18 - Exemple 1, ZONE1
• Installation du conduit des fumées d'un diamètre de Ø100 avec perçage d'un trou pour le passage du tuyau.
ZEFIRO 3 - ZEN AIRTIGHT
LÉGENDE
Fig. 16 - Fig. 17
I
Entrée de l'air comburant ayant un diamètre de 40 mm
N
Raccord en caoutchouc ayant un diamètre de 40/60 mm
R
Tuyau flexible en aluminium
Q
Raccord de l'air comburant tuyau coaxial
LÉGENDE
Fig. 18
1
Isolant
2
Réduction
3
Bouchon de control
4
Distance minimale de sécurité = 0,5 m
5
Prise d'air extérieur par Grille
Fig. 17 - Branchements
21
