Système Pneumatique
Schémas des circuits pneumatiques de relais - Valves logiques
Boîte version surmultipliée
2/12

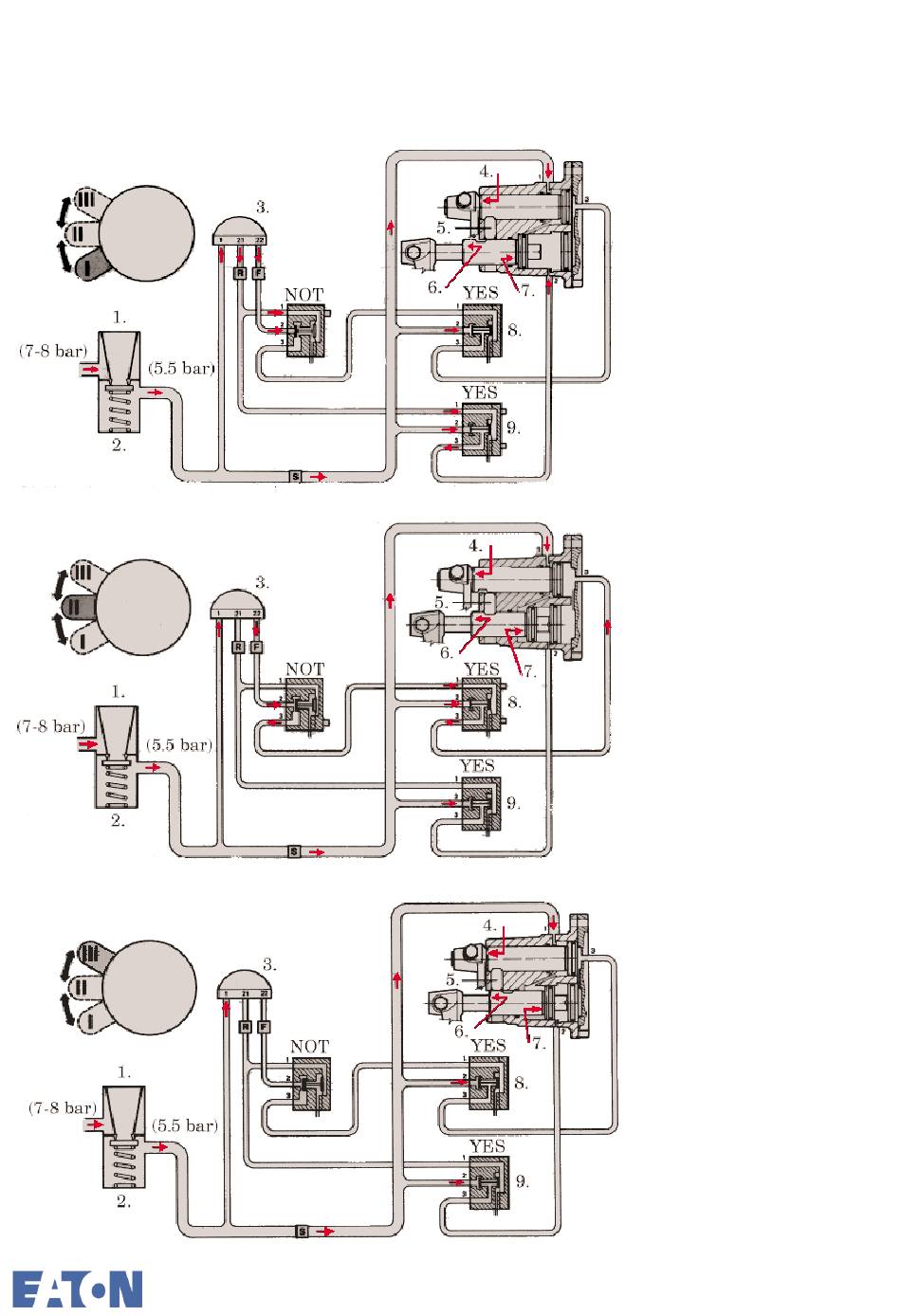

Fig. 1 TSO - bas
1. Filtre
2. Régulateur
3. Sélecteur
4. Intermédiaire
5. Doigt de verrouillage
6. Bas
7. Haut
8. Droite
9. Gauche
Fig. 2 TSO - Intermédiaire
1. Filtre
2. Régulateur
3. Sélecteur
4. Intermédiaire
5. Doigt de verrouillage
6. Bas
7. Haut
8. Droite
9. Gauche
Fig. 3 TSO - Haut
1. Filtre
2. Régulateur
3. Sélecteur
4. Intermédiaire
5. Doigt de verrouillage
6. Bas
7. Haut
8. Droite
9. Gauche
5/01
