Tableau 5-1: Connexions De L'interface De La Carte Hotsync; Figure 5-2. Connexions De La Carte Hotsync - Eaton 9395 Guide D'installation Et De L'utilisateur

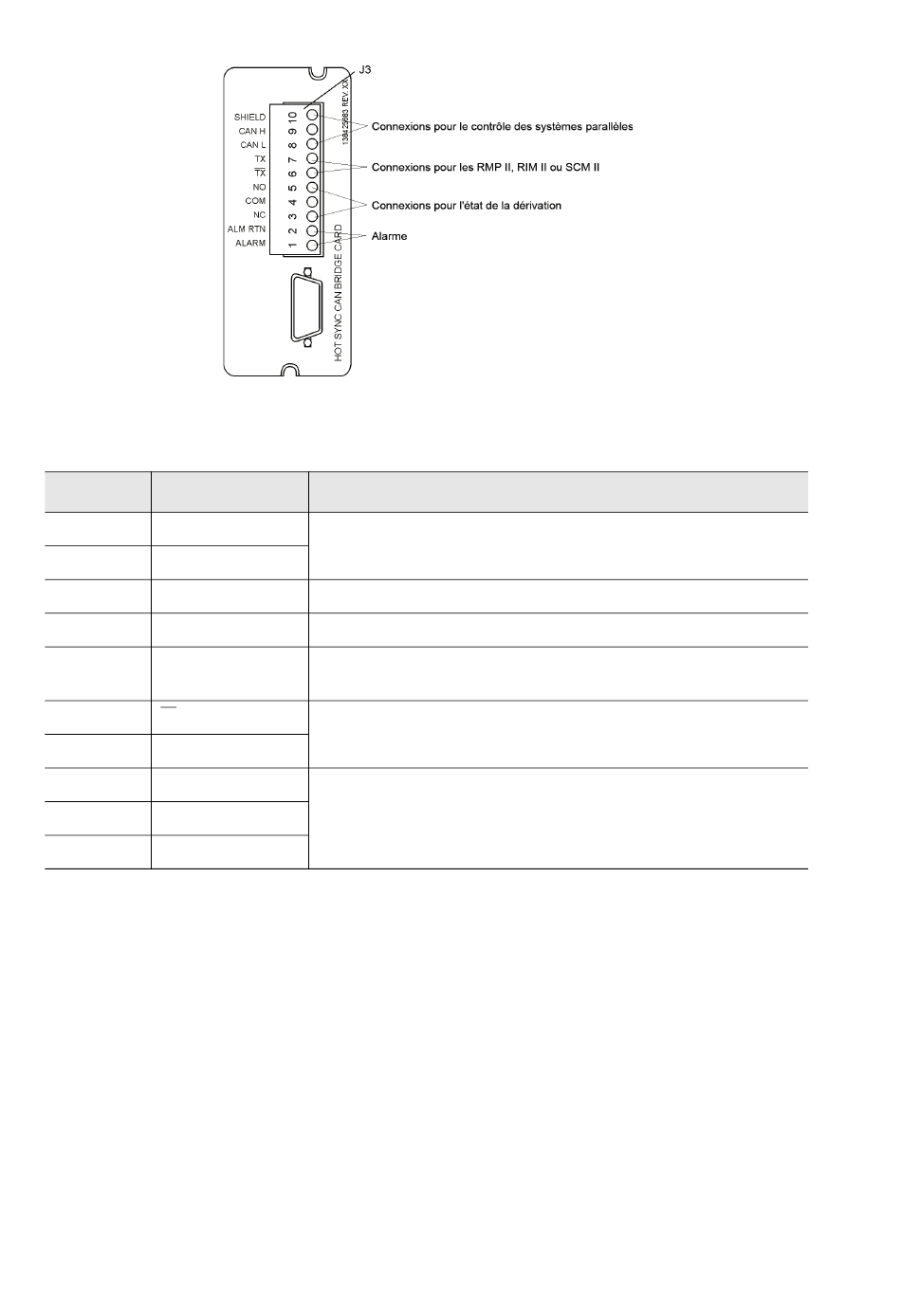

Figure 5-2. Connexions de la carte HotSync

Terminal J3 Nom
1 Alarme
2 Retour d'alarme
3 Relais d'alarme NF
4 Relais d'alarme Com
5 Relais d'alarme NO
6 TX
7 TX
8 CAN inférieur
9 CAN supérieur
10 Blindage

Tableau 5-1: Connexions de l'interface de la carte HotSync

50
Description
Alarme programmable de l'UPS. Activation par une fermeture de contact sec à
distance.
Le contact normalement fermé s'ouvre lorsque l'UPS est en mode de dérivation.
Retour du contact de la dérivation.
Le contact normalement ouvert se ferme lorsque l'UPS est en mode de
dérivation.
Connexions RMP II, RIM II et SCM II.
Interface CAN pour un fonctionnement en parallèle.
UPS 450-550 kVA (2 x 225 - 2 x 275 kVA)
Guide d'installation et de l'utilisateur
1027574
Révision E
