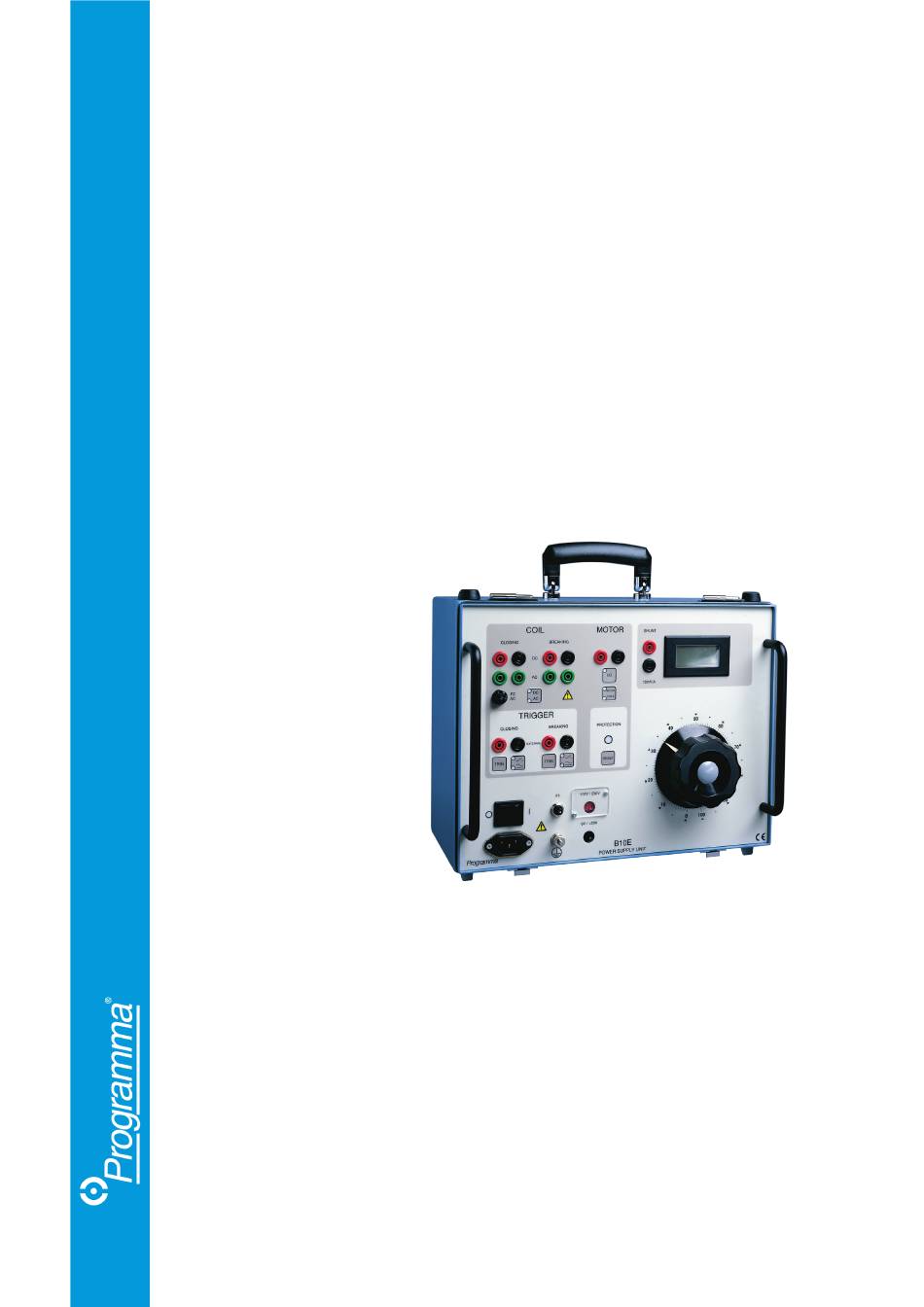

- Page 1 B10E Unité d’alimentation Mode d’emploi...
-
Page 3: Table Des Matières
MARQUES DÉPOSÉES Programma® est une marque déposée de Programma Electric AB. Le logo GE est une marque déposée de General Electric Company. Tous les autres noms de sociétés ou de produits mentionnés dans le présent document sont des marques commerciales ou des marques déposées de leurs propriétaires respectifs. -
Page 4: Généralités
B 1 0 E Généralités l'unité d’alimentation B10E est utilisée pour alimenter les bobines de disjoncteurs et les moteurs actionnant les ressorts lors d’une installation et/ou de la mainte- nance sur le terrain. Etant donné que la tension appliquée sur les sorties pour bobines est de bonne qualité... -
Page 5: Sécurité
B 1 0 E Sécurité Consignes de sécurité N'utiliser que les cordons d'alimentation détachables autorisés pour l'unité B10E. Les câbles d'alimentation secteur doivent être calculés pour le courant maxi- Avertissement mum prévu pour cet équipement et doivent répon- dre aux normes IEC 60227 ou IEC 60245. Les câbles Lire le manuel et se conformer aux instructions suiv- certifiés ou approuvés par un organisme de contrôle antes avant d'utiliser l'unité... -
Page 6: Tableau De Commande

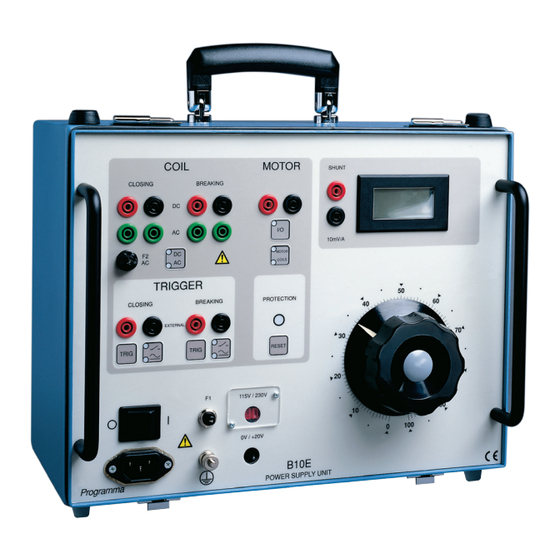

B 1 0 E Tableau de commande 1. Touche pour la tension du moteur action- 10. Entrées pour signal de déclenchement ex- nant les ressorts. térieur ou cavalier de mise en court-circuit. 2 Commutateur pour la sélection sorties bob- 11. Touche, réenclenchement protection ther- ines ou sortie moteur. mique, protection contre les surcharges ou limitation de temps. 3. Sortie tension c.c. pour bobine d’enclenchement/déclenchement. 12. Interrupteur général, marche/arrêt. 4. Sortie tension c.a. pour bobine 13. Prise secteur. d’enclenchement/déclenchement. 14. Coupe-circuit automatique (7 A) pour le 5. Commutateur pour la sélection c.c. ou c.a. moteur c.c. actionnant les ressorts pour les sorties bobines. 15. Borne de mise à la terre. 6. Fusible 4 A pour la sortie c.a. 16. Commutateurs inverseures (A) et (B) pour le 7. Sortie tension c.c. pour le moteur. Cette courant d'entrée 115/230/135/250 V c.a.. sortie délivre un courant continu non filtré 17. Shunt pour la mesure externe de l’intensité redressé d’une demionde de 18 A au maxi- du courant dans les bobines ou le moteur mum. -
Page 7: Mode D'emploi
B 1 0 E Mode d’emploi Sélectionner la fonction de déclenchement et la Avertissement sortie. Lire attentivement le manuel et se conformer Il est possible de choisir un déclenchement soit aux consignes de Sécurité avant d'utiliser le manuel soit externe par l’intermédiaire des sor- MJÖLNER 200. -
Page 8: Utilisation Avec Un Analyseur De Disjoncteurs
B 1 0 E S’assurer que l’équipement est réglé sur sorties pour bobines (2) et le type correct de courant, c.c. ou c.a. (5). Régler la tension de sortie désirée. (19). Choisir la détection des tension pour l’entrée de déclenchement (9). Appuyer sur la touche TRIG (DECLENCHEMENT) pour l’opération souhaitée Utilisation avec un analyseur de dis- joncteurs... -
Page 9: Dépannage
B 1 0 E Dépannage Défaut Cause L´appareil ne démarre pas Interrupteur général hors service Pas de tension à la sortie de l'unité B10E Le coupe-circuit automatique s´est déclenché Déclenchement impossible par l´intermédiaire de la Commutateur pour la détection des contacts en position erronée bobine c.c. -
Page 10: Spécifications
B 1 0 E Spécifications Spécifications B10E Sorties pour bobines (c.c.), CATII COIL, CLOSING/BREAKING Les caractéristiques techniques sont valables pour une tension Tension de sortie 24 – 00 V CC nominale d’entrée et une température ambiante de +25°C. Durée de charge Max 1 s (á... - Page 11 B 1 0 E G E E n e r g y Z P - B G 0 2 F R 1 0 0...
- Page 12 Sous réserve de modifications sans préavis Imprimé N ZP-BG02F R100. Doc. BG0172DF 2007...
