7.5 Elektrické připojení
X6
X5
X4
8 Uvedení do provozu
Návod k montáži a obsluze Wilo-RAIN1
Uvedení do provozu
7: vypouštěcí propojovací hadice (převlečná matice G1")
8: sací propojovací hadice (převlečná matice G1")
NEBEZPEČÍ
Nebezpečí usmrcení elektrickým proudem!
Nebezpečí usmrcení elektrickým proudem v případě nesprávného elektrického
připojení. Elektrické připojení smí provést výhradně elektroinstalatér autorizovaný
místním dodavatelem energie, a to v souladu s místními platnými předpisy.
Zařízení musí být vybaveno obvodem obsahujícím proudový chránič (RCD) s
přiděleným rozdílovým proudem maximálně 30 mA.
ƒ
Zařízení je připravené k okamžitému zapojení.
ƒ
Druh proudu a napětí sítě musí souhlasit se specifikacemi na typovém štítku.
Koncovku RAIN1 je možné k napájení připojit s maximální impedancí 0,3 ohmů.
ƒ
Je-li kabel poškozen, musí ho vyměnit kvalifikovaný personál.
UPOZORNĚNÍ
Zásuvka pro zařízení, která je hlavním vypínačem systému, musí být z důvodů
bezpečnosti stále dosažitelná.

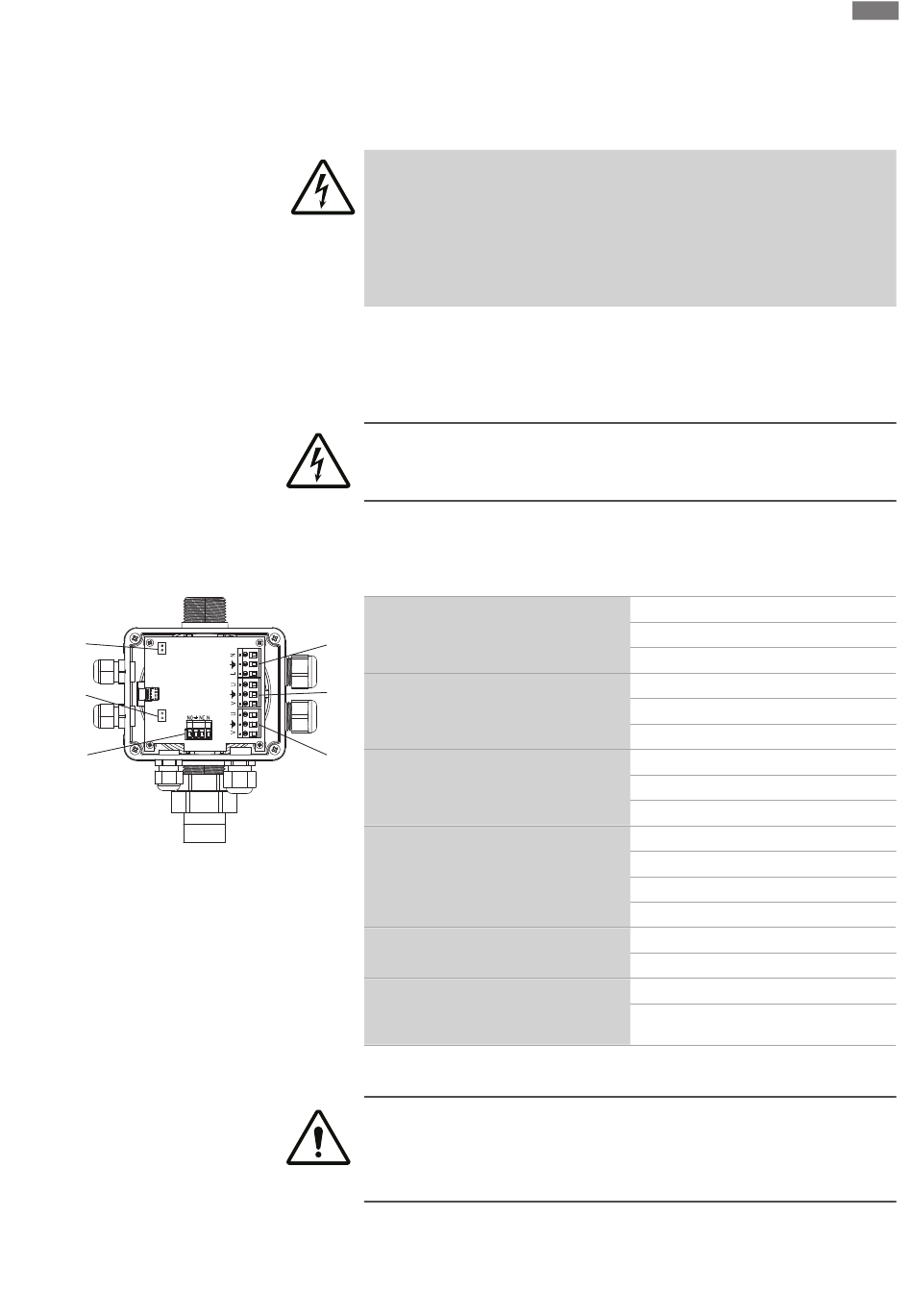

Po sejmutí krytu regulátoru (4 šrouby) můžete ke svorkovnici připojit nová zařízení, jak
je znázorněno níže.
X1
X1
NAPÁJENÍ
X2
X2
HLAVNÍ ČERPADLO
X3
X3
ČERPADLO CISTERNY
X4
TŘÍCESTNÝ VENTIL
X5
EXTERNÍ ALARM (beznapěťový kontakt)
X6
PLOVÁKOVÝ SPÍNAČ NA HLADINĚ
CISTERNY
UPOZORNĚNÍ
Nebezpečí v důsledku poruch!
Před úplným uvedením zařízení do provozu musí být čerpadlo naplněné a
odvzdušněné, jinak se mohou poškodit mechanické ucpávky (chod na sucho).
Postup uvedení do provozu:
N
ZEM
L1
U
ZEM
V
U
ZEM
V
NO
ZEM
NC
NULOVÝ
C
NO
C1
C2
cs
