214 | Eesti
Mõõtmistoiming
Lülitage mõõteseade sisse. Ekraanil (16) on standardne
näidukuva.
Move
Sensor
0 cm
Concrete Universal
Prev.
Asetage mõõteseade seinale ja lükake liikumissuunas
(vaadake „Talitlusviis (vt jn B)", Lehekülg 213) mööda seina.
Mõõtmistulemusi näidatakse ekraanil (16) minimaalse
mõõtelõigu 10 cm läbimise järel. Õigete mõõtmistulemuste
saamiseks liigutage mõõteseadet täielikult ja aeglaselt üle
objekti, mille olemasolu seinas kahtlustate.
Kui mõõteseade ei puutu mõõtmise ajal seinaga kokku või kui
te ei käsitse mõõteseadet (ei liiguta, ei vajuta ühtegi nuppu)
rohkem kui 2 minuti kestel, jääb ekraanile viimane
mõõtetulemus. Sensori välja näidus (c) kuvatakse teade
<Hold> (Hoidke). Kui asetate mõõteseadme uuesti seinale,
liigutate seda edasi või vajutate start-nuppu (11), käivitub
mõõtmine uuesti.
Kui LED (17) põleb punaselt, on anduri väljas objekt. Kui
LED (17) põleb roheliselt, ei ole anduri väljas objekti. Kui
LED (17) vilgub punaselt, on anduri väljas pingestatud
objekt.
Enne seina puurimist, saagimist või freesimist tuleks
u
töö ohutuses veenduda ka teiste infoallikate abil. Kuna
mõõtmistulemusi võivad mõjutada ümbritsev keskkond ja
seina omadused, võib esineda oht ka siis, kui näidu
kohaselt sensori väljas objekti ei ole (LED (17) põleb
roheliselt).
Näiduelemendid (vt jn A)
Kui sensori all on objekt, kuvatakse sensori väljal (c) näit.
Sõltuvalt objekti suurusest ja sügavusest on võimalik
tuvastada objekti materjal. Olekureal näidatakse objekti
sügavus (l) kuni leitud objekti ülaservani.
Suunis: nii objekti sügavuse (l) kui materjali omaduste näit
(m) käivad sensoris mustalt kujutatud objekti kohta.
Objekti materjali näit (m) võib kujutada järgmisi omadusi:
N
– magnetiline, nt armatuurraud
S
N
– mittemagnetiline, aga metalliline, nt vasktoru
S
– mittemetalliline, nt puit või plast
Metal
– ? tundmatu materjali omadus N
S
Pingestatud juhtmete näit (n) võib kujutada järgmisi
omadusi:
1 609 92A 4G1 | (28.08.2018)
– pingestatud
Suunis: pingestatud objektidel muid omadusi
einäidata.
– ? ei ole selge, kas on pingestatud või mitte
Suunis: kolmefaasilise voolu juhtmeid võidakse mitte
tuvastada pingestatud juhtmetena.
0 cm
Suure suhtelise niiskuse korral (>50 %) võib omaduse
„pingestatud" tuvastamine olla oluliselt piiratud.
Objektide lokaliseerimine
Objektide lokaliseerimiseks piisab mõõtelõigu ühekordsest
läbimisest.
Kui te ühtegi objekti ei leidnud, korrake liikumist risti
esialgse mõõtmissuunaga (vaadake „Talitlusviis (vt jn B)",
Lehekülg 213).

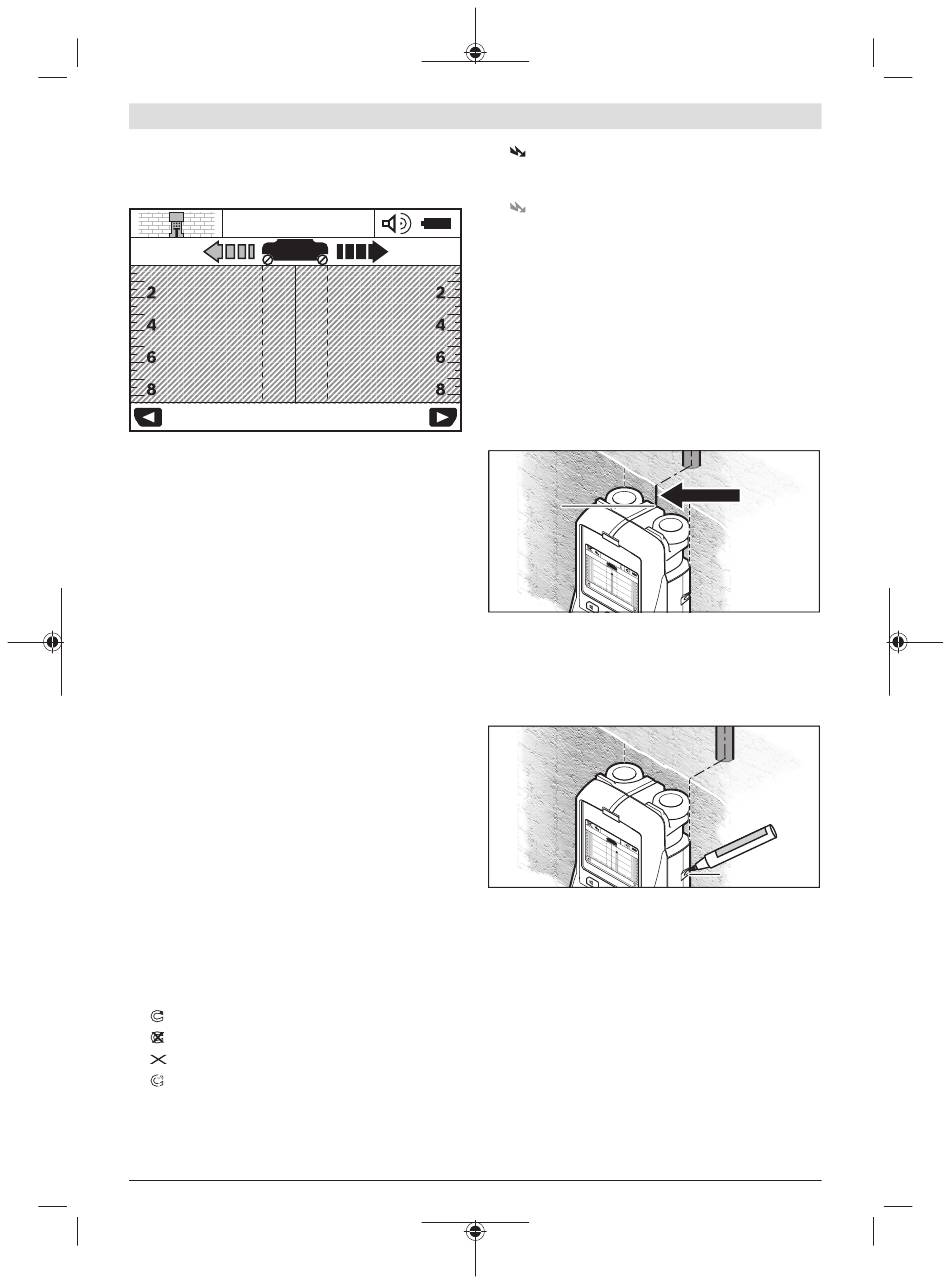

Next Kui soovite leitud objekti täpselt lokaliseerida ja märgistada,
liigutage mõõteseade uuesti mööda mõõtelõiku tagasi.
(1)
Kui keskjoone (k) all kuvatakse, nii nagu näitel, ekraanil (16)
keskmestatult mingi objekt, saate selle ligikaudselt märkida
ülemisele märgistamisabile (1). See märgistus on aga ainult
siis täpne, kui on tegemist täpselt vertikaalselt kulgeva
objektiga, sest anduri väli on ülemisest märgistamisabist
veidi allpool.
Objekti täpseks märkimiseks seinale liigutage mõõteseadet
vasakule või paremale, kuni leitud objekt on ühe välisserva
all. Kui ekraanil (16) kuvatakse leitud objekt näiteks
keskmestatult parempoolse punktiirjoone (g) all, võite selle
parempoolsele märgistamisabile (3) täpselt ära märkida.
Leitud objekti kulgemise seinas saate määrata, liikudes
järgemööda mitmel nihutatult paikneval mõõtelõigul (vt jn I)
(vaadake „Mõõtmistulemuste näited", Lehekülg 216).
Märgistage ja ühendage vastavad mõõtepunktid.
Start-nupu (11) vajutamisega saate leitud objektide näidu
igal ajal kustutada ja alustada uut mõõtmist.
N
S
0 c
m
1 . 5
2
c m
S e
n s
4
o r
6
8
0 c
m
P r
e v
2
C o 4
n c
r e
t e
6
8
N e
x t
N
S
0 c
m
1 . 5
2
c m
S e
n s
4
o r
6
8
0 c
m
P r
e v
2
C o 4 (3)
n c
r e
6
t e
8
N e
x t
