Dégagements Des Combustibles-Ldk7 - Valor L2 Guide D'installation

Appendice D—Système HeatShift

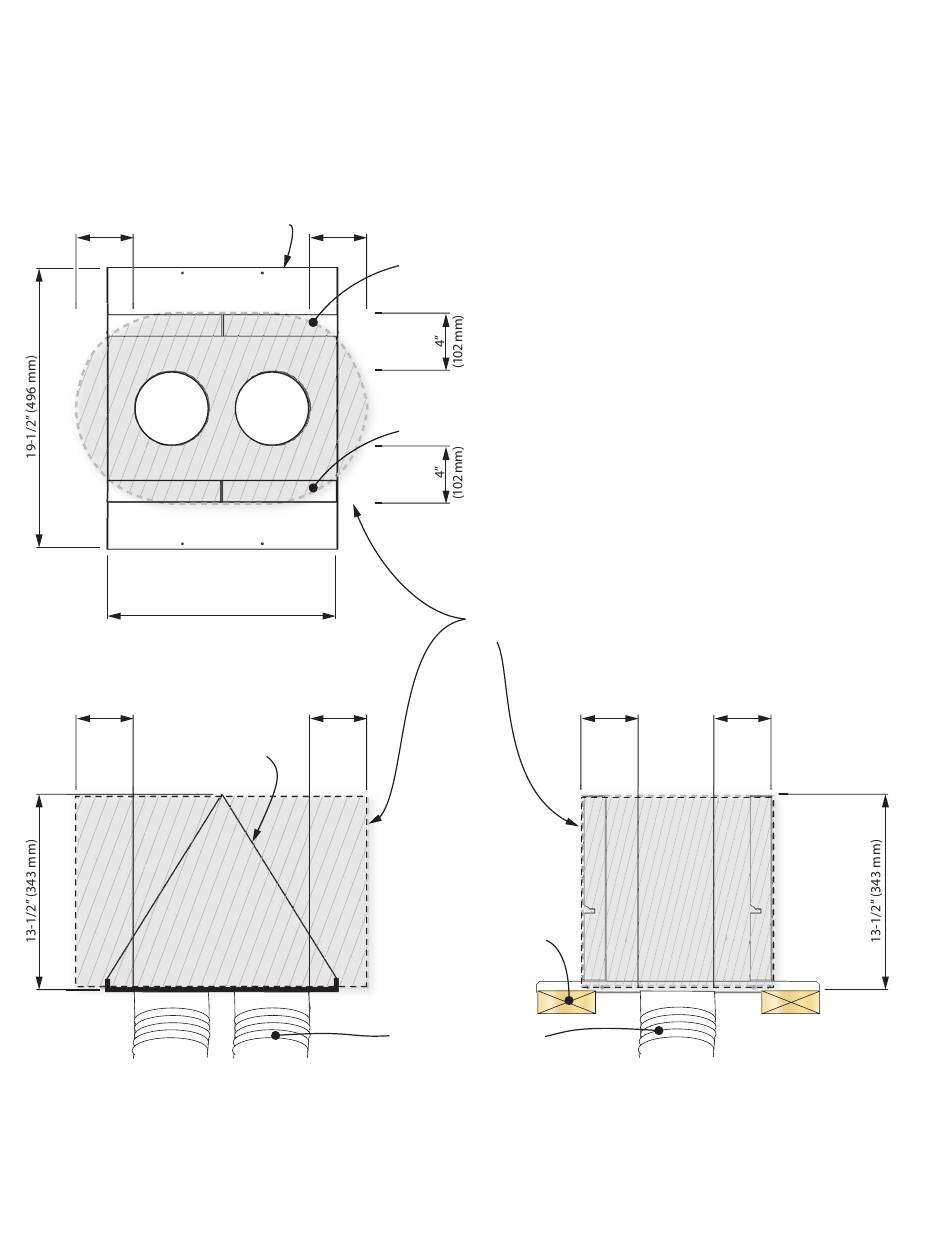

Dégagements des combustibles—LDK7
Périmètre des plaques
peut être taillé pour
convenir à l'installation
4"
(102 mm)
16" (406 mm)
Dessus
4"
(102 mm)
Devant
4"
(102 mm)
4"
(102 mm)
Écarteurs
diamètre - conservez 1" (25 mm)
Écarteur
Écarteur
Zone incombustible
au-dessus des plaques
Encastrement combustible
permis sous les plaques
Conduits de 5" (127 mm)
de dégagement jusqu'aux
matériaux combustibles
4" 4"
(102 mm) (102 mm)
Côté droit
89
