Évacuation
Installation dans un foyer existant
Note : La partie colinéaire du système d'évacuation ne
peut être installée que dans un foyer et cheminée à
combustible solide.
Cet appareil peut être converti pour applications
colinéaires dans un foyer et cheminée existants. Cet
appareil ne doit pas être raccordé à une cheminée
desservant un autre appareil à combustibles solides.
Articles nécessaires : Raccord coaxial à colinéaire Valor
1156CLA, deux conduits fl ex à 2 plis certifi és pour
appareils à gaz : un de 3 po de diamètre pour entrée
d'air et un de 4 po de diamètre pour évacuation, une
trousse de sortie colinéaire 3 x 4 et solin. Les écarteurs
de caisse pour dégagement zéro fournis avec le foyer
peuvent être enlevés pour cette application.

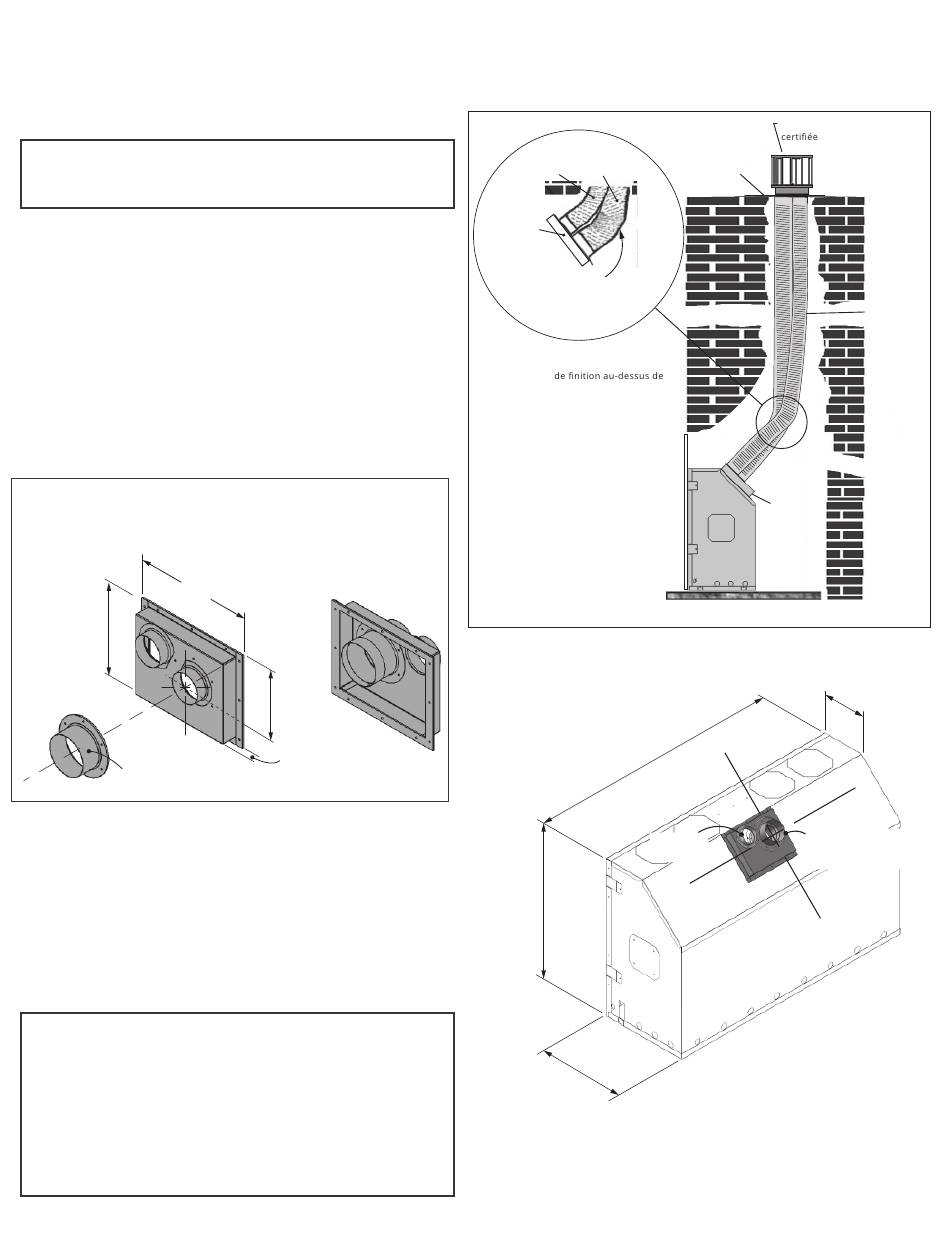

Raccord colinéaire 1156CLA
AVANT
11-11/16"
[297 mm]
9-3/8"
[239 mm]
Buse adaptateur
d'évacuation de 4" [102 mm]
Exigences pour évacuation colinéaire
• Conduits verticaux maximum 40 pi (12,2 m);
• Conduits verticaux minimum 10 pi (3,0 m);
• Décalage maximal de 8 pi (2,4 m) avec conduits à un
minimum de 45° de l'axe horizontal;
• Restricteur : non utilisé pour évacuation colinéaire.
Note : Les conduits fl ex d'aluminium colinéaires
devraient être inspectés périodiquement par un
technicien qualifi é pour corrosion et dommages et
remplacés lorsque nécessaire.
Si l'installation ne permettra pas l'inspection future
ou le remplacement de conduits d'évacuation fl ex
d'aluminium, des conduits d'évacuation d'acier
inoxydables devraient être utilisés.
26
ARRIÈRE
Buse
d'évacuation
3" [76 mm]
4"
[102 mm]
1-1/2" [38 mm]
Conversion colinéaire
Conduit
Conduit
d'entrée
d'évacuation
de 3"
de 4"
Raccord
colinéaire
Rayon de courbe min. de 3"
pour le conduit d'entrée d'air
et min. de 4" pour le conduit
d'évacuation
Tous les matériaux
l'ouverture de l'appareil
doivent être incombustibles
Les dégagements
aux combustibles
s'appliquent
Installation colinéaire dans un foyer existant
Dimensions avec Raccord colinéaire 1156CLA
52"
(1321 mm)
buse d'air
de 3"
32-3/8"
(822 mm)
18-1/8"
(460 mm)
Sortie colinéaire 3 x 4
Solin
1 conduit
d'entrée
d'air de 3"
et
1 conduit
d'évacuation
de 4"
Raccord
colinéaire
1156
Foyer
8-5/8"
(219 mm)
buse d'évacuation
de 4" sur l'axe central
de l'évent
