Dégagements Aux Combustibles - Valor L2 Guide D'installation

Planification
Manteau combustible
NOTE
L'usage du Système HeatShift
optionnel affecte les dégagements
au manteau et dalle protectrice.
Voir "Appendice D—Système
HeatShift" à la page 91.
AVERTISSEMENT
Système HeatShift EXIGÉ lorsque
l'Encadrement 1730CIK est installé.
Saillie 'A' du Hauteur 'B' du
manteau manteau
6" [152 mm] 38" [965 mm]
8" [203 mm] 40" [1016 mm]
10" [254 mm] 42" [1067 mm]
12" [305 mm] 44" [1118 mm]
12

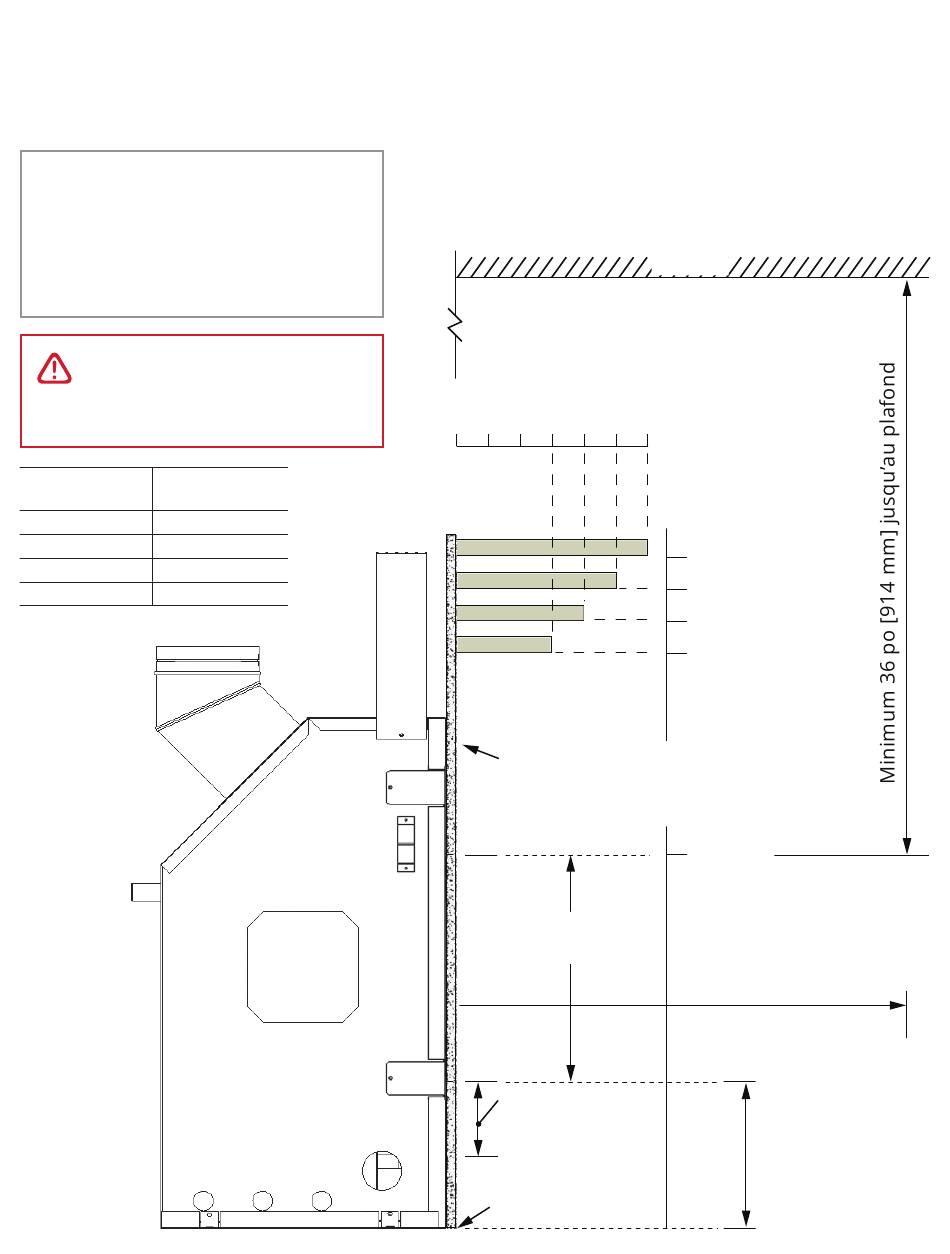

Vu de côté
(de la surface du panneau de béton)
Dégagements aux combustibles
Saillie du manteau
0 2" 4" 6" 8" 10"12"
'A'
Surface du panneau
de béton incombustible
de 1/2 po [13 mm]
d'épaisseur
Ouverture
du foyer
Minimum de 4 po
[102 mm] jusqu'à
la dalle protectrice
Bas du foyer
Plafond
44"
Hauteur
42"
du
'B'
40"
manteau
(du bas du
38"
foyer)
33"
23-7/8"
[606 mm]
Ne placez aucun meuble
ou objet à moins de
36 po [914 mm] de la
façade du foyer
9-3/8 po
[238 mm]
