Valor LX2 Guide D'installation page 83

Appendice D - Système HeatShift

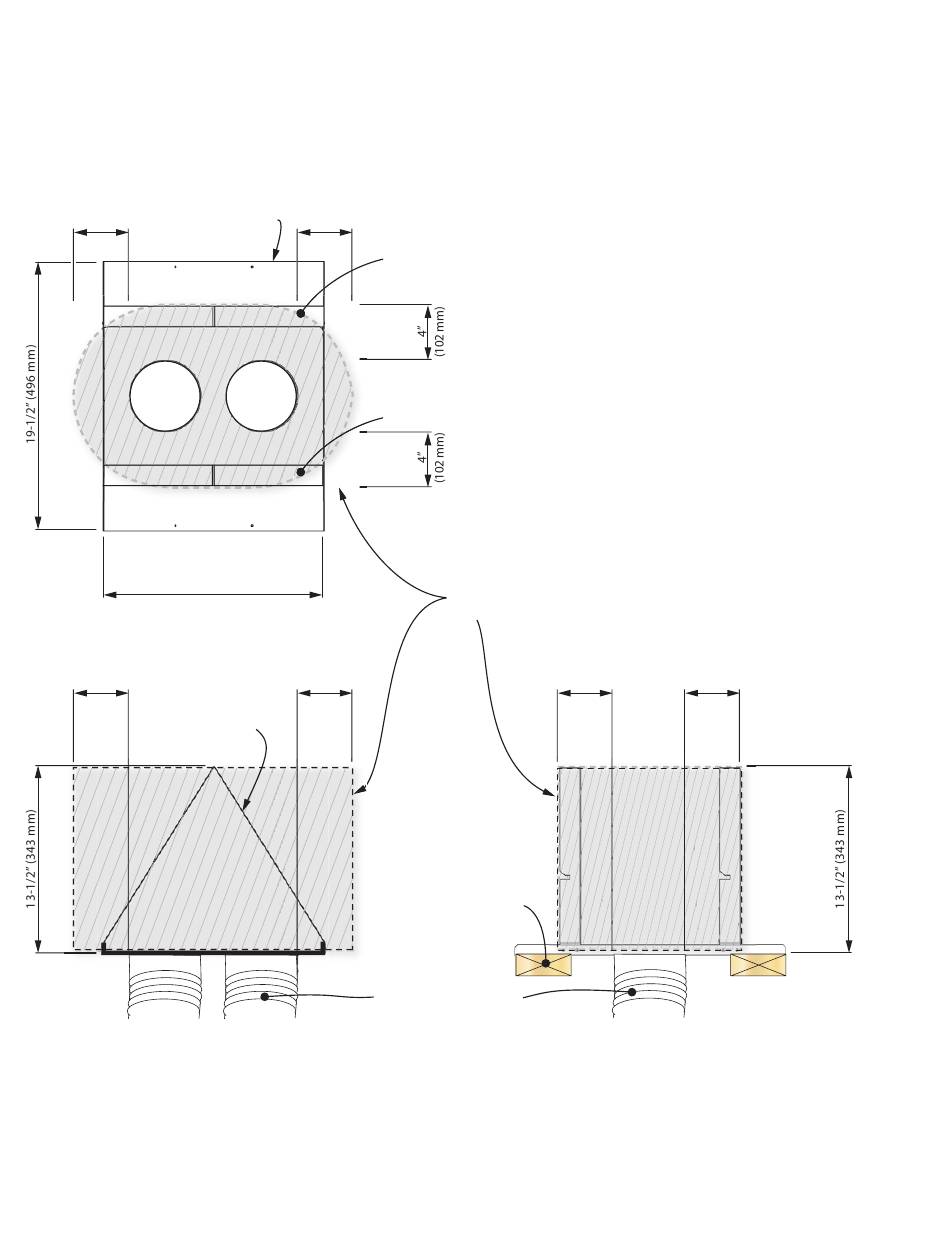

Dégagements des combustibles—LDK7
Périmètre des plaques
peut être taillé pour
convenir à l'installation
4"
(102 mm)
16" (406 mm)
Dessus
4"
(102 mm)
Devant
4"
(102 mm)
4"
(102 mm)
Écarteurs
Conduits de 5" (127 mm)
diamètre - conservez 1" (26 mm)
de dégagement jusqu'aux
Écarteur
Écarteur
Zone incombustible
au-dessus des plaques
(102 mm)
Encastrement combustible
permis sous les plaques
matériaux combustibles
4" 4"
(102 mm)
Côté droit
15
83
