Évacuation

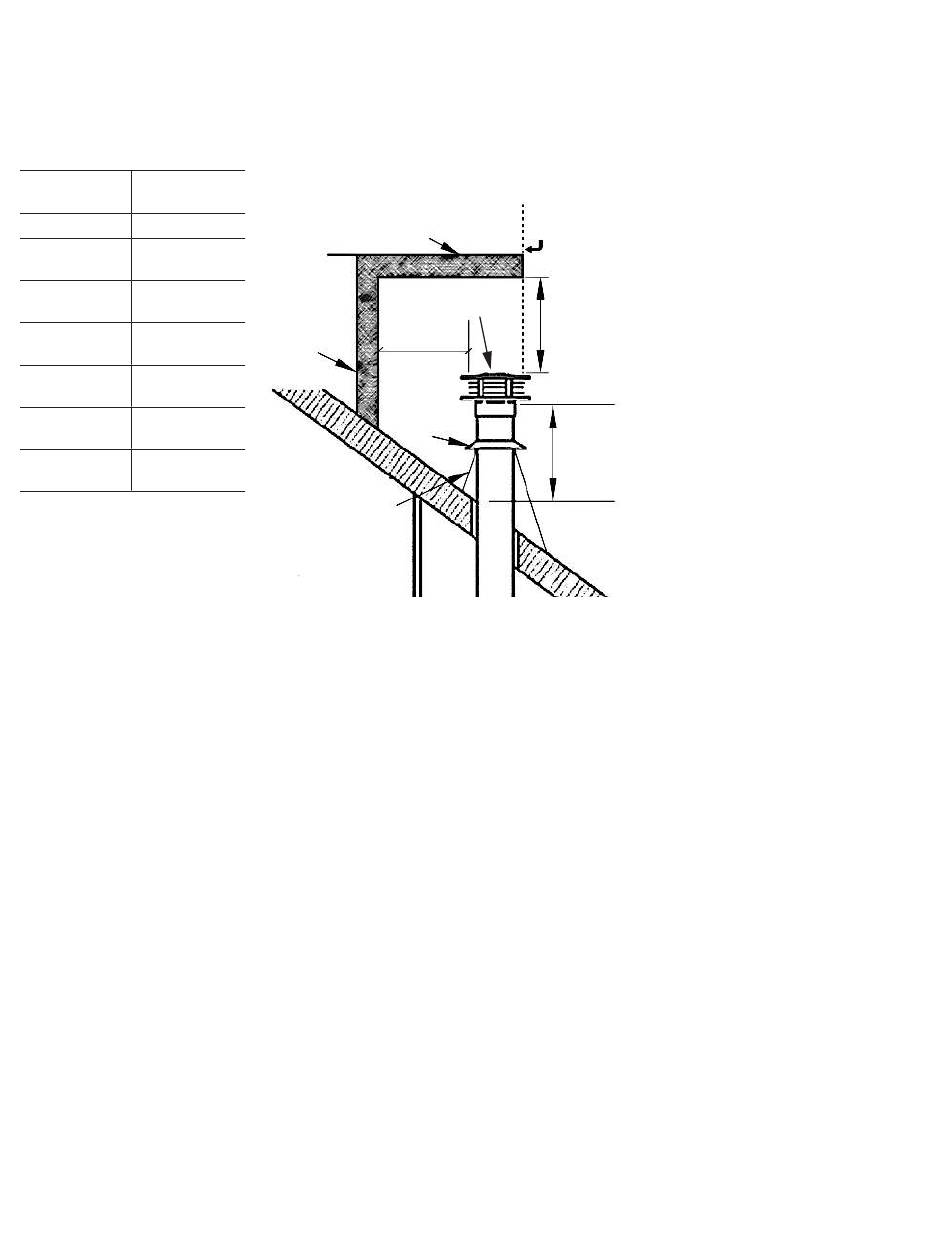

Sortie d'évacuation verticale
Pente du Minimum
toit "H" [pi]
Plat à 7/12 1' [305 mm]
Plus de 7/12
1,5' [457 mm]
à 8/12
Plus de 8/12
2' [610 mm]
à 9/12
Plus de 9/12
2,5' [762 mm]
à 10/12
Plus de 10/12
3,25' [991 mm]
à 11/12
Plus de 11/12
4' [1220 mm]
à 12/12
Plus de 12/12
5' [1524 mm]
à 14/12
26
Surplomb
horizontal
Capuchon
de sortie
Mur
18" [457 mm]
vertical
min.
Collier
tempête
Solin
Sortie d'évacuation verticale
Surplomb ne doit pas
dépasser le conduit
d'évacuation s'il est
à moins de 48" [1220 mm]
du capuchon de sortie
24" [610 mm]
[soffitte non-ventilé]
36" [914 mm]
(soffitte ventilé)
'H'
Dégagement des entrées
d'air d'autres appareils :
min. 12" (30 cm)
