Encastrement Et Dégagements - Valor L2 Guide D'installation

Appendice D—Système HeatShift

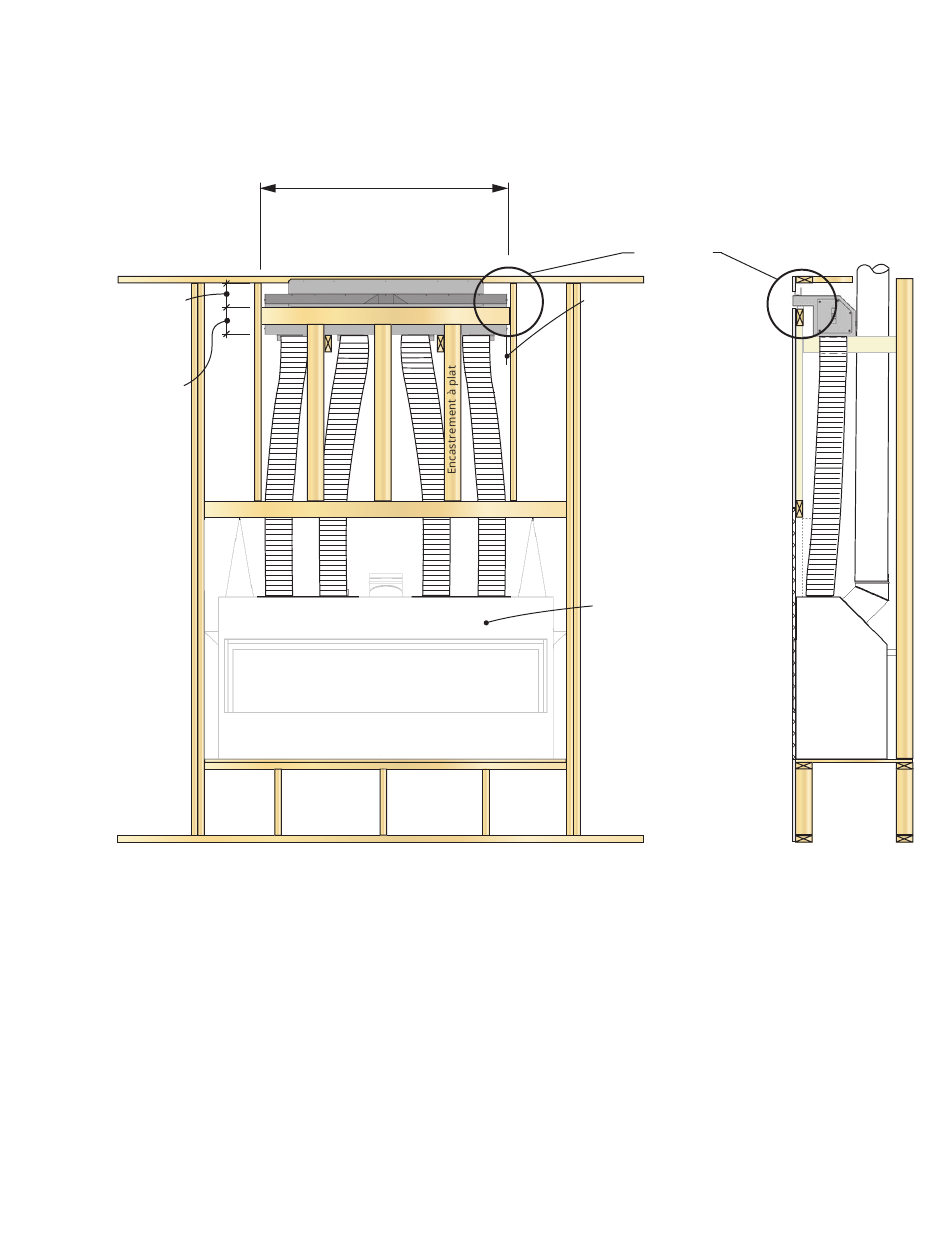

Encastrement et dégagements
LDK 1 = 4" [102 mm]
LDK 4 = 4" [102 mm]
LDK 3 = 8" [203 mm]
LDK 9 = 4" [102 mm]
5" [127 mm]
86
Encastrement sommaire
LDK 1 = 49" [1245 mm]
LDK 4 = 39" [991 mm]
LDK 3 = 15" [381 mm]
LDK 9 = 31" [787 mm]
2 x 4 à plat
2 x 4 à plat
Voir détail
Dégagement
min. de 1/2"
[13 mm] des
combustibles
aux bouts
!
Consultez le guide
d'installation fourni
avec le foyer pour
connaître les
dimensions minimales
de cavité combustible.
Note - Dimensions
minimales de cavité
peuvent être dictées
par le plénum LDK
lorsqu'installé
dans un coin.
