Encastrement Et Dégagements - Valor Lx1 Guide D'installation

Appendice D - Système HeatShift

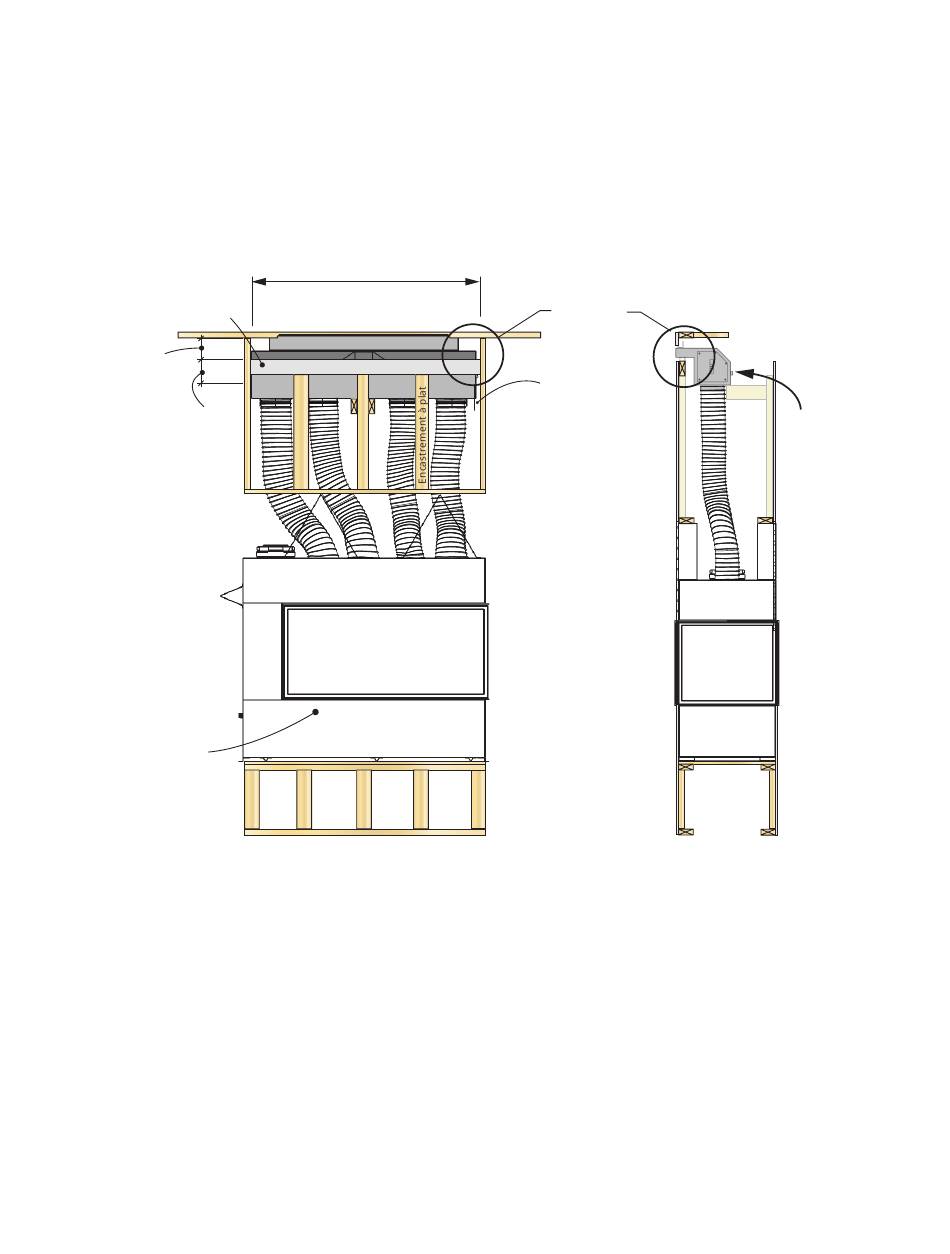

Encastrement et dégagements
Utilisez un linteau
d'acier pour LX1
Encastrement
sommaire
LDK 4 = 4" [102 mm]
LDK 3 = 8" [203 mm]
LDK 9 = 4" [102 mm]
[127 mm]
Voir le Guide d'installation
fourni avec le foyer pour
les dimensions minimales
de cavité combustible.
Note -
Dimensions minimales
de cavité peuvent être
dictées par le plénum
LDK lorsqu'installé
dans un coin.
!
76
Encastrement sommaire
LDK 4 = 39" [991 mm]
LDK 3 = 15" [381 mm]
LDK 9 = 31" [787 mm]
linteau d'acier 2 x 4
5"
Voir détails
Dégagement
min. de 1/2"
[13 mm] des
combustibles
de chaque
côté du plénum
Les foyers LX1
peuvent nécessiter
un décalage derrière
le plénum pour le
conduit d'évacuation
