Concept-Hotte Heatshift 2100Hsc - Valor Lx1 Guide D'installation

Planification
AVERTISSEMENT
Assurez-vous que le poids du
mur au-dessus du foyer N'EST
PAS supporté par le foyer.
Appareil fourni avec buse d'évent
4 x 6-5/8"; évacuation verticale
exigeant un décalage à l'aide de
deux coudes de 45° (non-fournis)
ou évacuation horizontale
au mur
Panneau de béton incombustibe
de 1/2" [13 mm] d'épasseur exigé
du bas de la fenêtre (non-fourni)
Structure de tôle pour supporter
les fi nis incombustibles
Cet espace n'est PAS
une tablette!
Panneau de béton
incombustibe de 1/2" [13 mm]
d'épasseur exigé du bas de la
fenêtre et jusqu'à 11-1/4"
[286 mm] au-dessus du foyer
(non-fourni)
Matériau de fi nition
combustible jusqu'à 1-1/4"
[32 mm] d'épaisseur permis
sous l'ouverture. Saillies
combustibles doivent par
contre être gardées à un
minimum de 4" [102 mm]
sous l'ouverture.
Base d'acier (optionnelle,
non incluse) ou base de bois
permise mais non requise
AVERTISSEMENT
La chaleur du foyer peut causer la
décoloration, déformation, contraction, des
craquelures ou autres dommages à certains
objets qui seraient placés à proximité du
foyer. Évitez de placer des bougies, photos
ou autres articles sensibles à la chaleur
près ou autour du foyer.

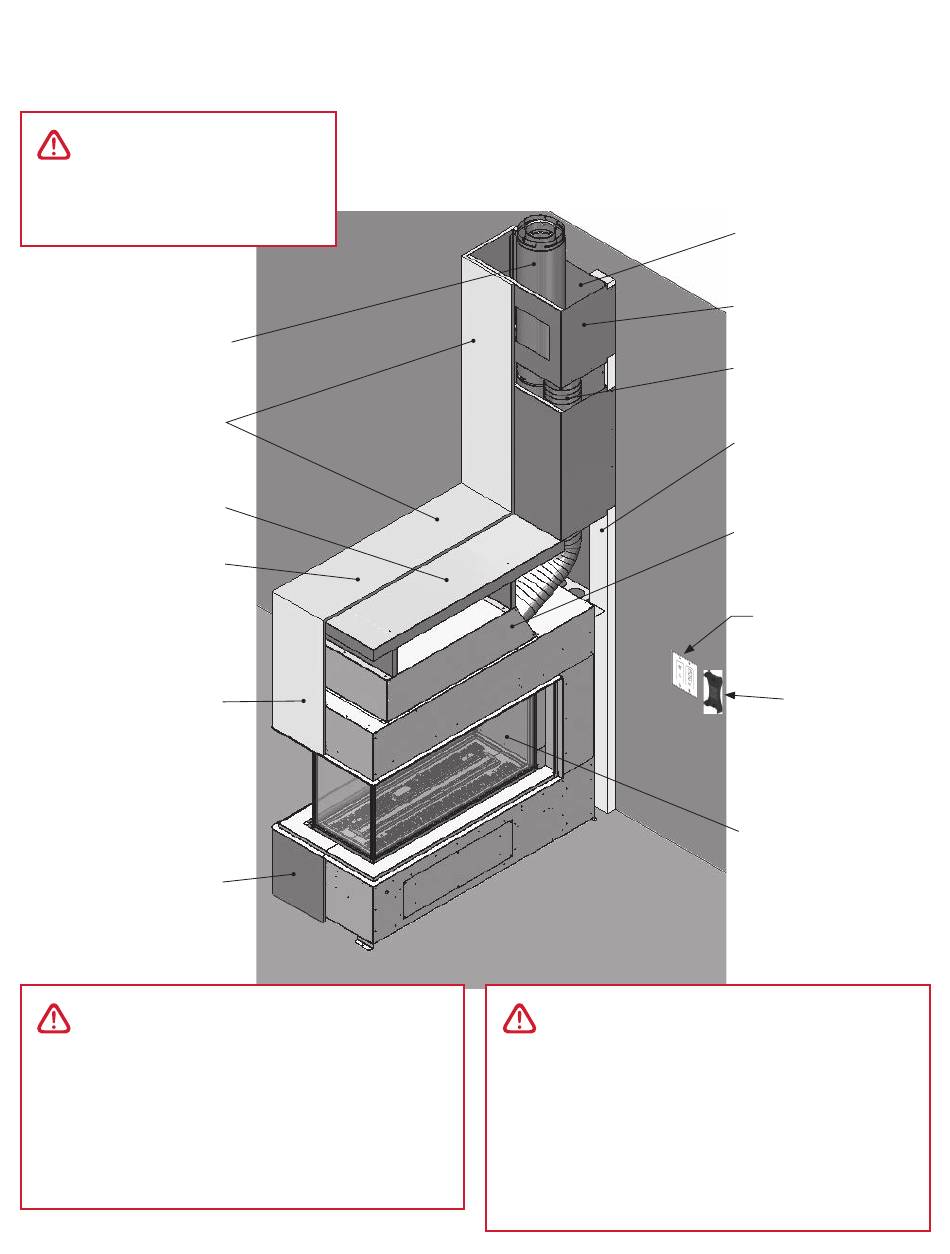

Concept—Hotte HeatShift 2100HSC
Pour les installations qui ne vont pas près du plafond, la Hotte
HeatShift permet de décaler les conduits près du mur, lais-
sant l'espace libre au-dessus du foyer. Consultez le Guide
d'installation du 2100HSC pour plus d'information.
AVERTISSEMENT
SURFACES DES MURS CHAUDES! Les murs
directement au-dessus du foyer sont
construits de matériaux incombustibles
et, même si sécuritaires, leur température
peut excéder 200°F (93°C) selon les
matériaux. Ne pas toucher! Finissez les
murs à l'aide de matériaux conçus pour
résister à ces températures.
Sortie HeatShift (min. 2-1/2"
[64 mm] de dégagement
sous le plafond)
Hauteur d'installation variable
en haussant le caisson du haut
Conduits fl ex HeatShift
(deux de 5" Ø)
Caisson vertical fi xé au mur
avec des poutres de bois
Hotte HeatShift reçoit la
chaleur du foyer qui est dirigée
par convection dans les deux
conduits de 5" Ø
Porte-piles et interrupteur
mural fourni et exigé
(câble de 35 pi)
Support de manette
de télécommande, au
min. 3 pi [914 mm] de
l'ouverture du foyer
Foyer 2100P
13
