Installation
raccordement jusqu'à ce que la gaine du harnais
soit pincée. Assurez-vous de laisser assez de lon-
gueur dans la boîte pour raccorder le harnais à
l'interrupteur et au compartiment à piles.
8. Fixez la boîte de raccordement en position fi nale en
utilisant les vis appropriées (non-incluses).

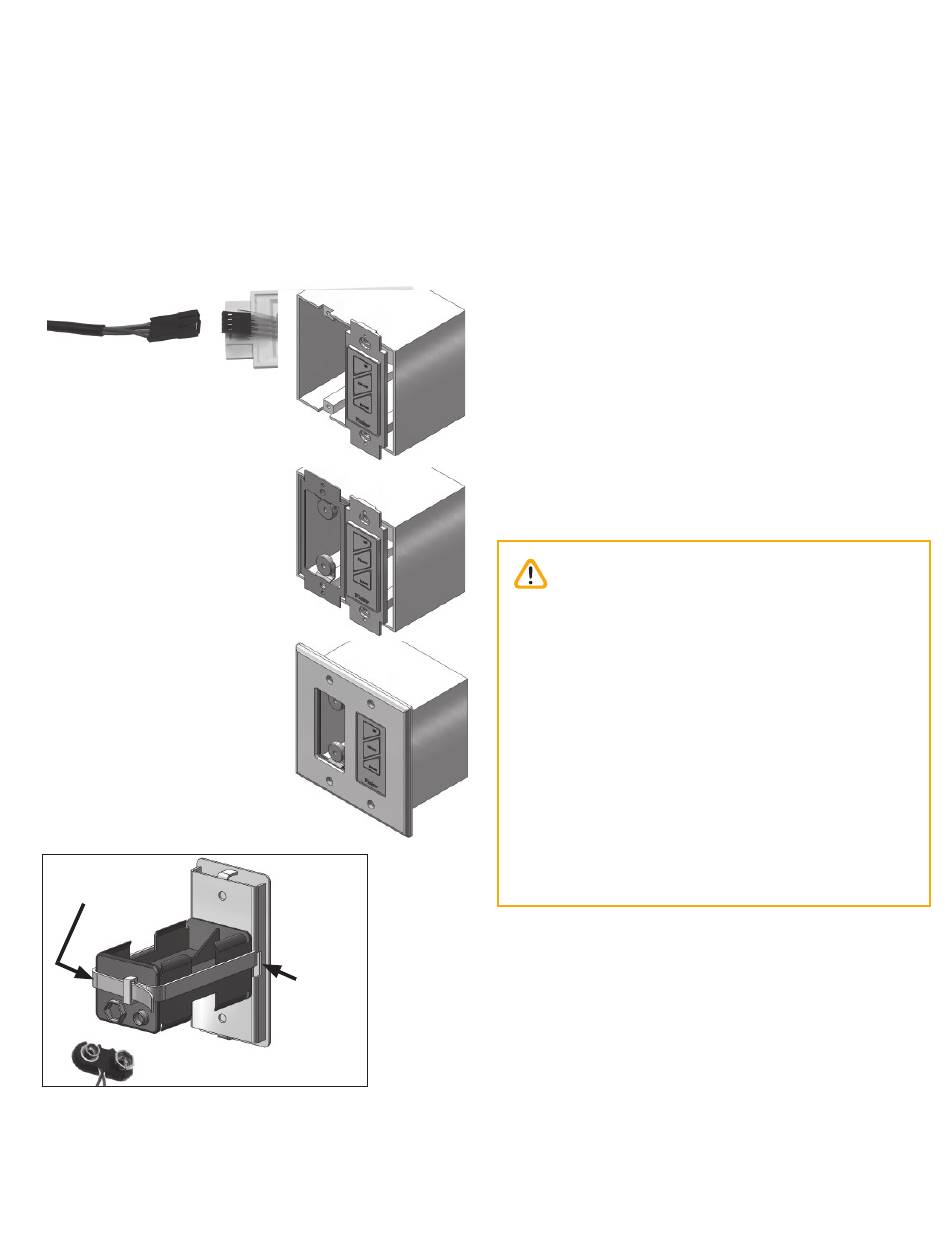

9. Branchez les bornes de l'interrupteur et du câble.
10. Mountez l'interrupteur à la
boîte de raccordement à
l'aide de 2 vis fournies.
Note : placez l'interrupteur à
gauche ou à droite selon le
désir du propriétaire.
11. Placez la plaque à aimants
à côté de l'interrupteur et
fi xez-la à la boîte de raccor-
dement à l'aide de 2 longues
vis fournies.
12. Placez la plaque de la boîte
de raccordement et fi xez-la
à la boîte à l'aide de 4 vis
fournies.
Attache
autobloquante
Connecteur
boutons-pression
13. Insérez l'attache autobloquante dans les deux fen-
tes du couvercle du compartiment à piles.
14. Placez le porte-piles contre le dos du couvercle
et fi xez-le avec l'attache autobloquante. Laissez
Fentes du
couvercle
vue arrière
Interrupteur mural
l'espace nécessaire pour attacher le connecteur à
boutons-pression du porte-piles.
15. Insérez 4 piles alcalines
foyer) dans le porte-piles.
16. Branchez le connecteur à boutons-pression au
porte-piles.
17. Insérez le porte-piles dans la boîte de raccorde-
ment.
18. Rebranchez le fi l d'allumage au récepteur si vous
l'avez débranché. IMPORTANT : Assurez-vous que
le fi l d'allumage NE TOUCHE PAS l'antenne du
récepteur.
19. Vérifi ez l'opération de l'interrupteur—voir
C - Interrupteur mural", à la page
20. Replacez le récepteur et déployez son antenne
si elle l'était. IMPORTANT : Assurez-vous que le
fi l d'allumage NE TOUCHE PAS l'antenne du ré-
cepteur.
Mises en garde
NE PLACEZ PAS DE PILES DANS LE PORTE-PILES
jusqu'à ce que les fils soient branchés au
récepteur car cela pourrait causer un court-circuit
des composantes électriques.
N'UTILISEZ PAS de tournevis ou autre objet
métallique pour enlever les piles du porte-piles
ou de la manette! Ceci pourrait causer un court-
circuit du récepteur.
NE FAITES PAS passer le câble de l'interrupteur
au-dessus de la boîte de foyer. Dirigez-le plutôt de
façon à ce qu'il ne touche pas la boîte de foyer.
Assurez-vous que le fil d'allumage ne touche pas
l'antenne du récepteur afin d'éviter de court-
circuiter le récepteur.
AA 1,5 V (fournies avec le
"Appendice
64.
