5. Réglez la tension de la courroie en tournant le
boulon à œil jusqu'à ce qu'il y ait environ 2.2 cm
- 2.5 cm (
/
" -1") de filetages sortant de l'écrou.
7
8
6. La tension de la courroie doit être réglée sur
81.3 - 95 Nm (60-70 lbs).
7. Replacez les protections de la courroie sur les
deux boîtiers de mandrin puis fixez-les avec les
vis.
Courroie de pompe
La courroie de pompe n'est pas réglable.
Remplacez la courroie si elle commence à patiner
en raison de l'usure.
Remplacement de la courroie de pompe
Garez la tondeuse sur une surface plane. Serrez le
frein de stationnement.
Retrait de la courroie
1. Déposez la courroie de l'unité.
2. Retirez l'arrêt d'embrayage pour accéder à la
courroie.
3. Débranchez le câble d'embrayage.
4. À l'aide d'une clé à douille à poignée articulée
½" et de l'ouverture carrée du bras de renvoi,
déplacez le bras pour relâcher la courroie.
5. Enlevez la courroie des poulies de moteur et de
pompe.
Installation de la courroie
1. Enroulez la courroie autour de la poulie moteur.
2. Enroulez la courroie autour de la poulie de
pompe gauche.
3. Acheminez la courroie autour de la partie interne
de la poulie guide.
4. À l'aide d'une clé à douille à poignée articulée
½" et de l'ouverture carrée du bras de renvoi,
déplacez le bras pour relâcher la courroie.
Tout en retenant le renvoi à l'aide de la clé à
douille, enroulez la courroie autour de la poulie
de pompe droite.
5. Replacez et sécurisez l'arrêt d'embrayage.
6. Replacez la courroie de plateau.
Courroies trapézoïdales
Contrôlez les courroies trapézoïdales toutes les 100
heures de fonctionnement. Inspectez les courroies
trapézoïdales afin de déceler toute fissure et entaille
profonde.
REMARQUE : des petites fissures sur la courroie
sont acceptables.

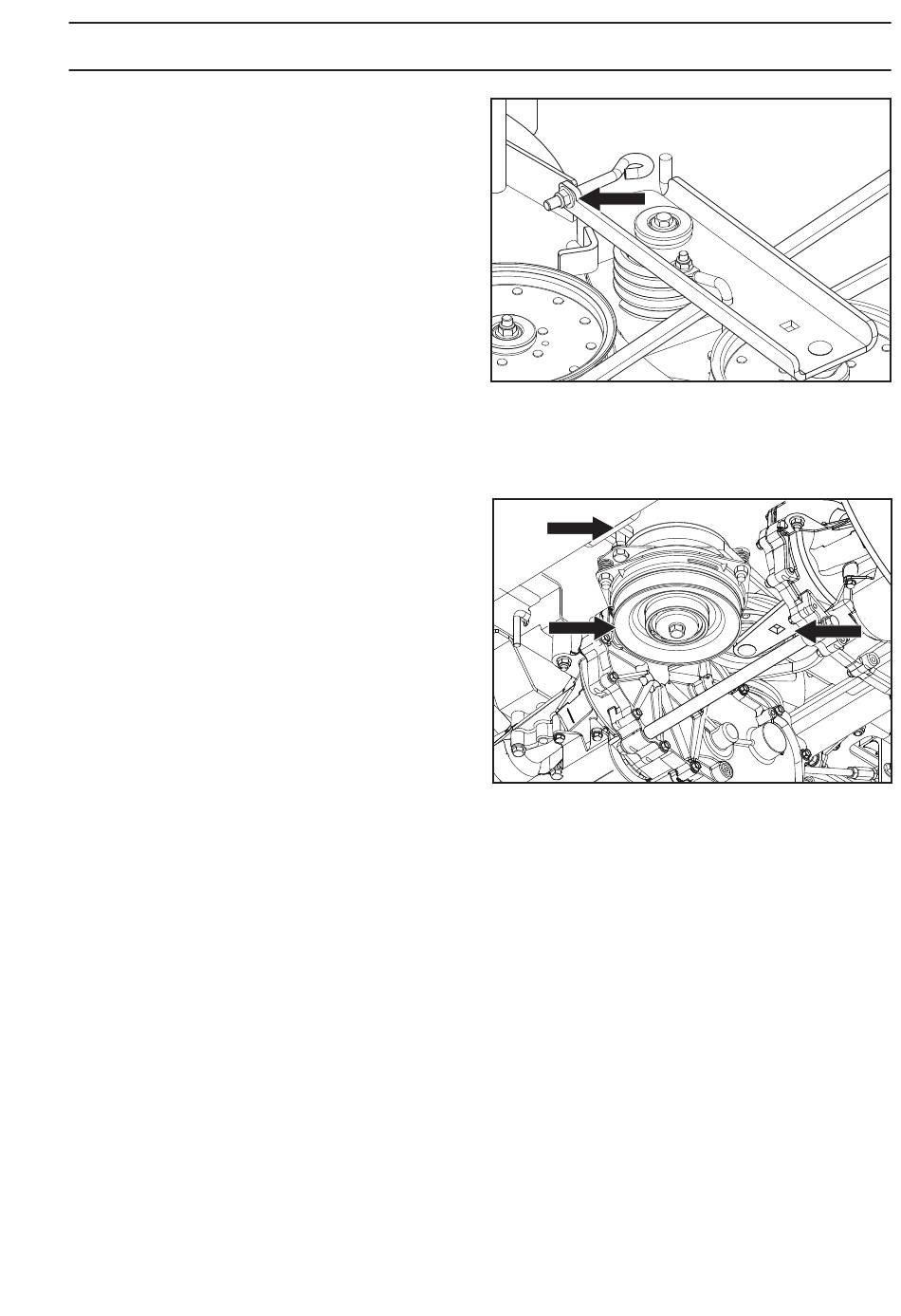

ENTRETIEN
Dépose du guide de courroie
1.
Embrayage électrique
2.
Remontage du relâchement de renvoi
3.
Arrêt d'embrayage
Retrait de la courroie de pompe
3
1
8065-054
2
8068-092
Français - 41
