2.8. Batterie électrique dans les unités VERSO-S
La batterie est montée en partie centrale de l'unité de traitement d'air.
Les trois parties de l'unité sont fixées les unes aux autres.
Lorsque la puissance nécessaire dépasse 45 kW, il est possible d'utiliser une bat-
terie supplémentaire (maximum de 45 kW également). Cette nouvelle batterie sera
alors raccordée au soufflage de l'unité (après la section de ventilation).
Chaque section de la batterie dispose d'un interrupteur principal relié à l'alimen-
tation électrique.
2.9. Batterie électrique dans les unités
La batterie se positionne sur le soufflage de l'unité et vissée sur le panneau latéral au moyen de
goujons.

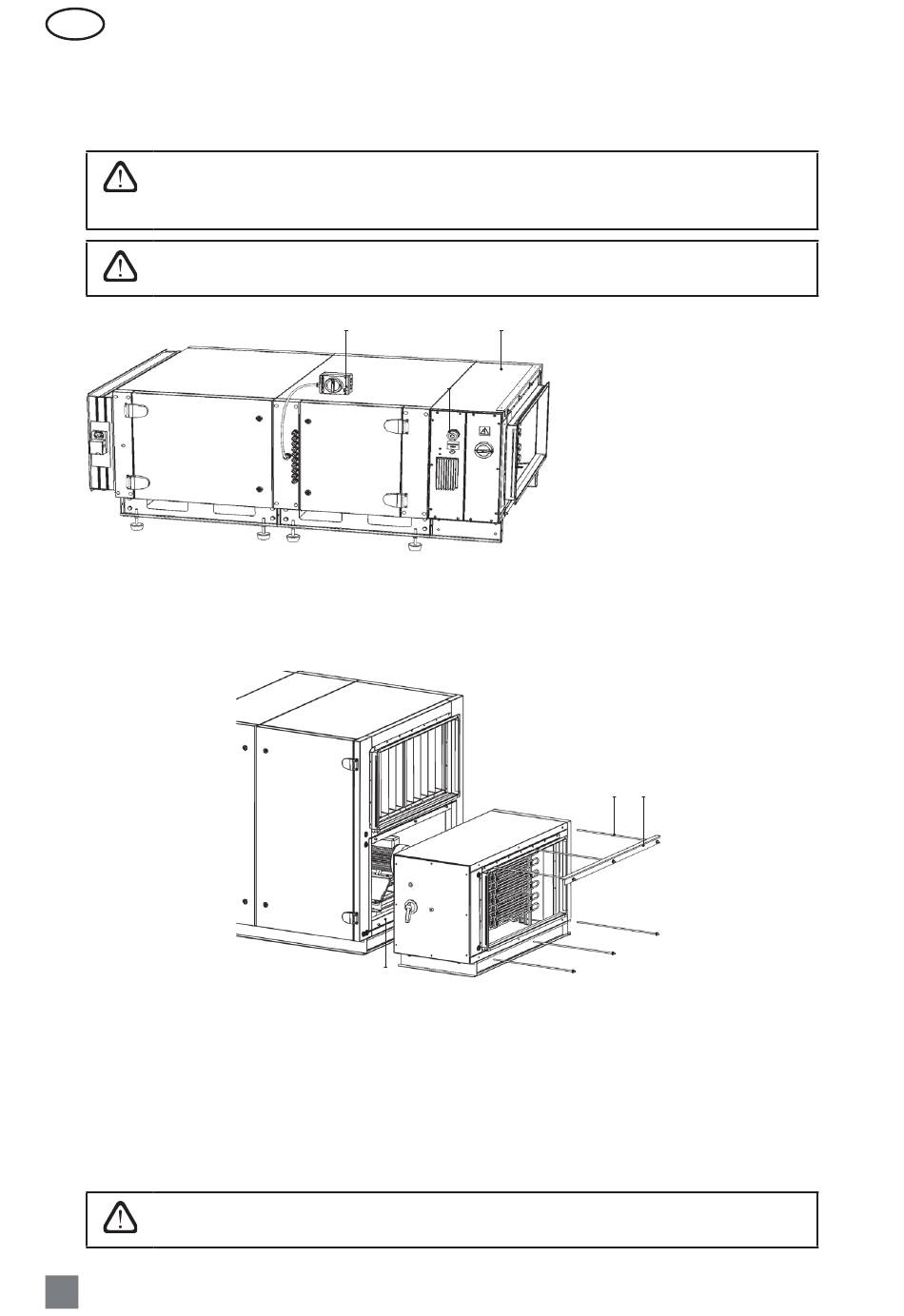

1. Goujon permettant de fixer la batterie électrique au soufflage de l'unité
2. Armature
3. Joint
Branchement d'une batterie électrique sur une unité de traitement d'air de la série
VERSO-P/CF et VERSO-R/RHP
a) Après avoir ouvert les panneaux d'accès de l'unité de traitement d'air, connecter la batterie à l'unité (4).
b) Raccorder l'alimentation électrique à l'interrupteur de la batterie (3). Le câble traverse le presse
étoupe (1).
Avant d'effectuer tout raccordement électrique, veillez à ce que l'interrupteur gé-
néral soit sur Off ou à ce que l'alimentation électrique soit coupée.
22
3 1
2
VERSO-P/CF et VERSO-R/RHP
3
Nous nous réservons le droit d'apporter toutes modifications sans préavis
1. Batterie électrique
2. Interrupteur principal de la batterie
3. Interrupteur principal de l'unité
1 2
