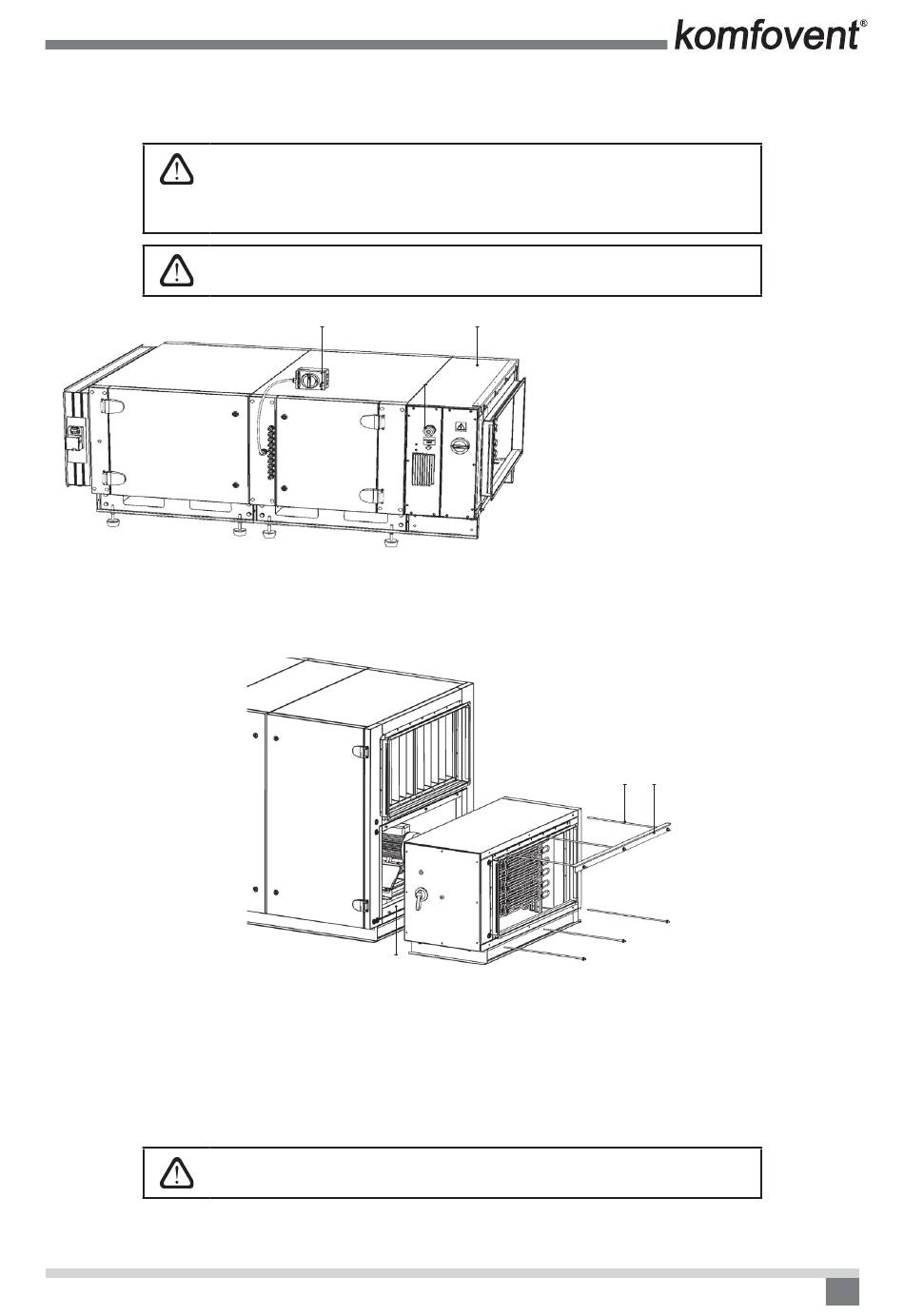

2.7. Batterie électrique dans les unités VERSO-S
La batterie est montée en partie centrale de l'unité de traitement d'air.
Les trois parties de l'unité sont fixées les unes aux autres.
2.8. Batterie électrique dans les unités
La batterie se positionne sur le soufflage de l'unité et vissée sur le panneau latéral au moyen de goujons.
1. Goujon permettant de fixer la batterie électrique au soufflage de l'unité
2. Armature
3. Joint
Branchement d'une batterie électrique sur une unité de traitement d'air de la série

VERSO-P/PCF et VERSO-R/RHP

a) Après avoir ouvert les panneaux d'accès de l'unité de traitement d'air, connecter la batterie à l'unité (4).
b) Raccorder l'alimentation électrique à l'interrupteur de la batterie (3). Le câble traverse le presse étoupe (1).
Nous nous réservons le droit d'apporter toutes modifications sans préavis
V8-C5.1-16-10
Lorsque la puissance nécessaire dépasse 45 kW, il est possible d'utiliser
une batterie supplémentaire (maximum de 45 kW également). Cette nou-
velle batterie sera alors raccordée au soufflage de l'unité (après la section
de ventilation).
Chaque section de la batterie dispose d'un interrupteur principal relié à
l'alimentation électrique.
3
Avant d'effectuer tout raccordement électrique, veillez à ce que l'interrup-
teur général soit sur Off ou à ce que l'alimentation électrique soit coupée.
1
2
VERSO-P/PCF et VERSO-R/RHP
3
1. Batterie électrique
2. Interrupteur principal de la batterie
3. Interrupteur principal de l'unité
1 2
25
