FR

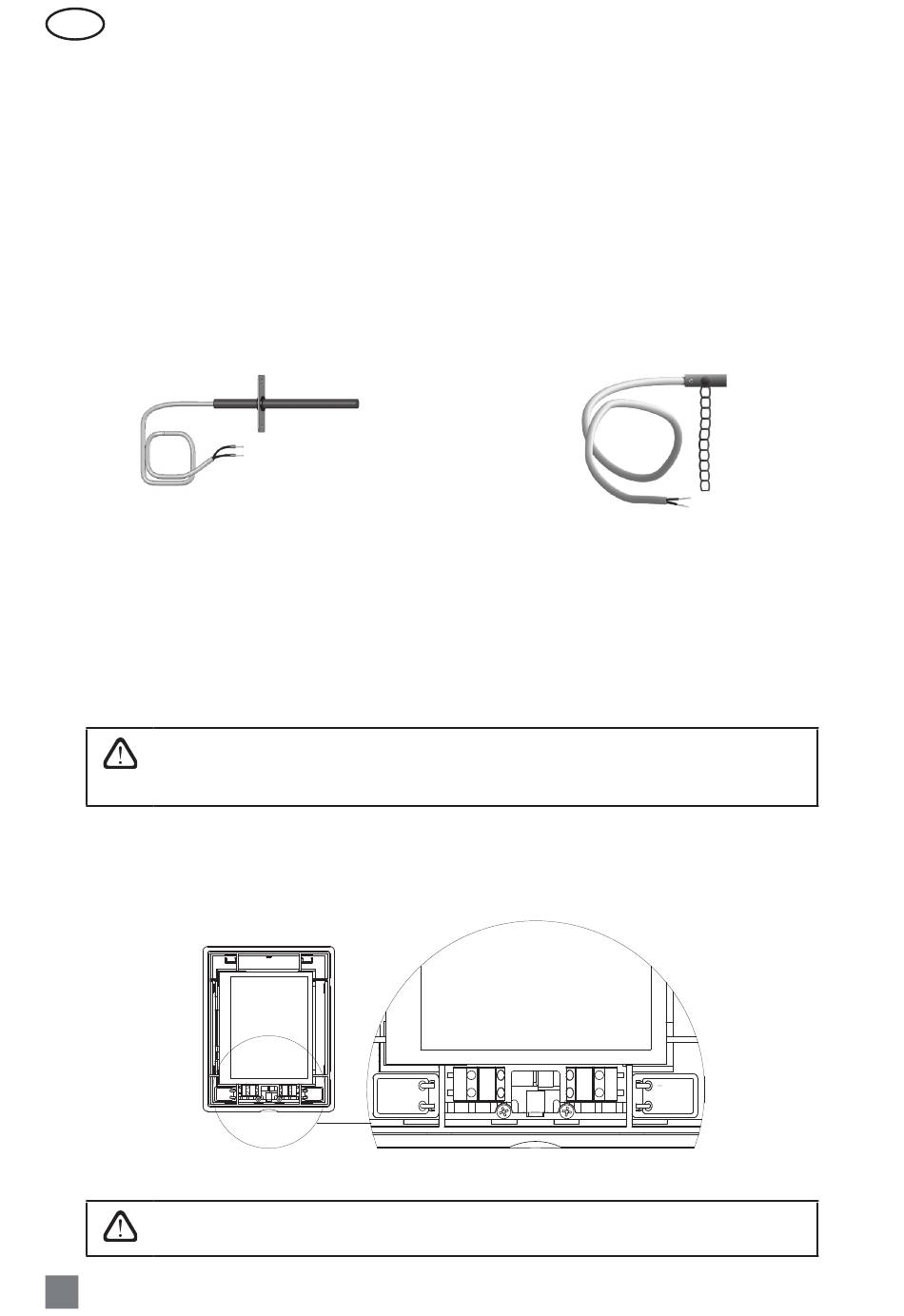

5.4. Installation des sondes de température
La sonde de température de soufflage B1 (Illustration 5.4 a) doit être positionnée sur la gaine de
soufflage à un endroit adapté, après la batterie chaude et/ou batterie froide s'il y a lieu. La distance
minimale entre la sonde et la sortie de l'unité ne doit pas être inférieure à la diagonale de la section de
gaine rectangulaire.
Si de l'eau est utilisée dans le chauffe-eau, pour la protection antigel, le capteur de température
d'eau B5 (5.4 b Photo) doit être installé et fixé avec une sangle sur le tuyau de retour d'eau aussi près que
possible du chauffe-eau. Fixez le capteur de manière à ce que sa partie métallique soit en bon contact
avec une surface du tuyau. Il est fortement recommandé d'isoler thermiquement le capteur !
Sur les unités VERSO-S avec section de recirculation, la sonde de température extérieure B3 (incluse
séparément) est montée dans le conduit de prise d'air neuf extérieur.
Sonde de température de soufflage B1
Illustration 5.4 a

5.5. Montage du panneau de commande

1. Le panneau de commande doit être installé à l'intérieur des locaux, en respectant les conditions
suivantes :
1.1. Plage de température: 0 °C ... 40 °C;
1.2. Limites d'humidité relative: 20 % ...80 %;
1.3. Le boîtier doit être protégé de toute projection ou écoulement d'eau (IP X0).
2. La hauteur de l'installation ne doit pas être inférieure à 0,6 m du sol.
3. La connexion du panneau de commande est prévue via l'orifice à l'arrière.
Pour le montage des panneaux de contrôle, ne pas utiliser d'autres types ou tailles
de vis que celles fournies avec les boitiers. Des vis inappropriées pourraient en-
dommager l'électronique de la carte.

5.6. Raccordement du panneau de commande

Le panneau de commande se raccorde sur le régulateur (voir illustration 5.3 a). La longueur du câble
pour relier le panneau avec l'unité ne doit pas dépasser 150 m. Le type de câble est spécifié sur le schéma
électrique de l'unité.
Les caractéristiques et section de câbles pour le raccordement du panneau de
commande sont spécifiées sur le schéma électrique de l'unité!
34
Yellow (A)
Green (B)
Yellow (A)
Yellow (A) ( ) White
Green (B) (+) Red
Green (B)
Illustration 5.6. Connexion du panneau de commande
( ) White
(+) Red
Sonde de température antigel B5
Yellow (A)
( ) White
Green (B) (+) Red
Nous nous réservons le droit d'apporter toutes modifications sans préavis
Illustration 5.4 b
( ) White
(+) Red
V-C5.1_21-08
