7.5.3
Inhibition T/X
Adaptée lorsque les objets/charges peuvent être déplacé(e)s dans les deux directions. Il s'agit du réglage usine.
NB : les dip-switches 2 doivent être allumés.
L'inhibition T exige quatre capteurs d'inhibition, A1, B1, A2 et B2.
L'inhibition X exige deux capteurs d'inhibition, A1 et B2.
Les capteurs libellés A1 et A2 sont reliés à INHIBITION A et ceux libellés B1 et B2 à INHIBITION B. Les capteurs
se terminant par le chiffre 1 sont situés du même côté de l'AOPD, tandis que les capteurs se terminant par le chiffre 2
sont situés du côté opposé à l'AOPD.
Avertissement ! Pour l'inhibition X, le point de rencontre entre les deux capteurs d'inhibition doit être dans la zone
de danger.
2TLC172292M0201
Rév. B
2018-04-19

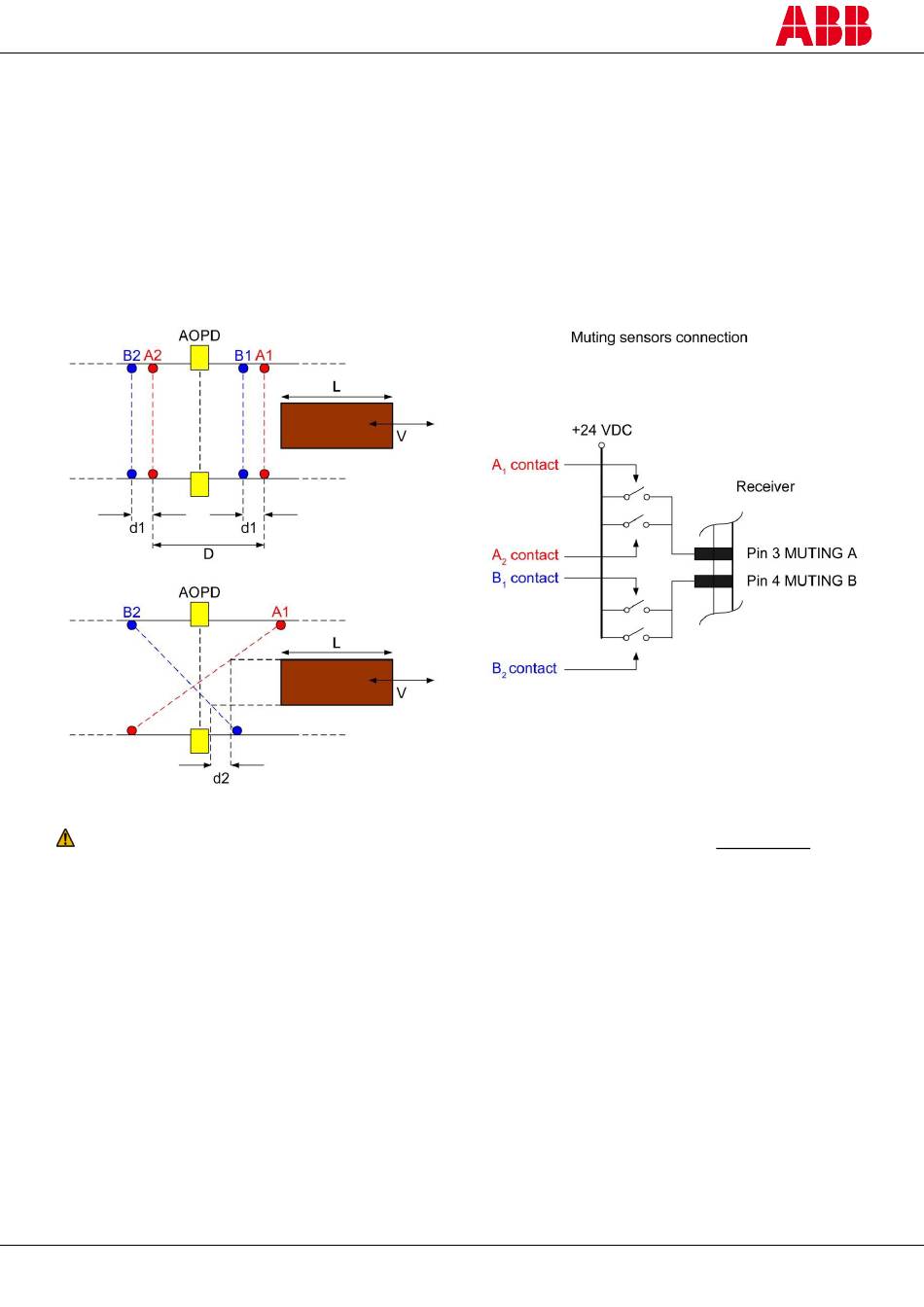

Figure 33 – Raccordement des inhibitions T et X
