Conformément aux normes actuelles, l'AOPD possède deux entrées (INHIBITION A et INHIBITION B)
qui permettent d'activer cette fonction.

Les sorties des capteurs d'inhibition (A1, B1, A2 et B2) sont raccordées aux entrées Inhibition A et Inhibition B.

Les sorties des capteurs d'inhibition doivent se trouver dans un état haut lorsque l'objet est détecté.

Les capteurs d'inhibition peuvent être des capteurs optiques, mécaniques, de proximité, etc.

Après une séquence correcte d'activation de ces capteurs, l'AOPD est provisoirement contourné.

Lorsque les entrées INHIBITION A et INHIBITION B sont activées par deux capteurs ou actionneurs
d'inhibition, leurs raccordement et positionnement doivent permettre d'éviter une inhibition non souhaitée
ou des conditions potentiellement dangereuses pour l'opérateur.

Les entrées INHIBITION A et INHIBITION B ne peuvent pas être activées simultanément.

L'Inhibition ne peut pas être demandée lorsque les sorties OSSD sont ouvertes.

Un filtrage de l'inhibition peut être activé avec les dip-switches 3. Lorsque le filtrage est activé, les passages
de l'état haut à l'état bas des signaux d'INHIBITION sont considérés comme valables s'ils sont maintenus
pendant une durée t

La valeur de la limitation de la durée de l'inhibition est sélectionnée entre 10 minutes et une durée infinie avec
les dip-switches 1.
Avertissement ! Une inhibition infinie (limitation = ∞) n'est pas conforme à la norme EN 61496-1:2013.
Il convient donc de tenir compte de tous les risques possibles et de prendre toutes les précautions requises
avant de sélectionner l'option « ∞ ».
2TLC172292M0201 Rév. B
2018-04-19
≥ 0,1 s), comme l'indique la figure suivante.
en secondes (t
F F

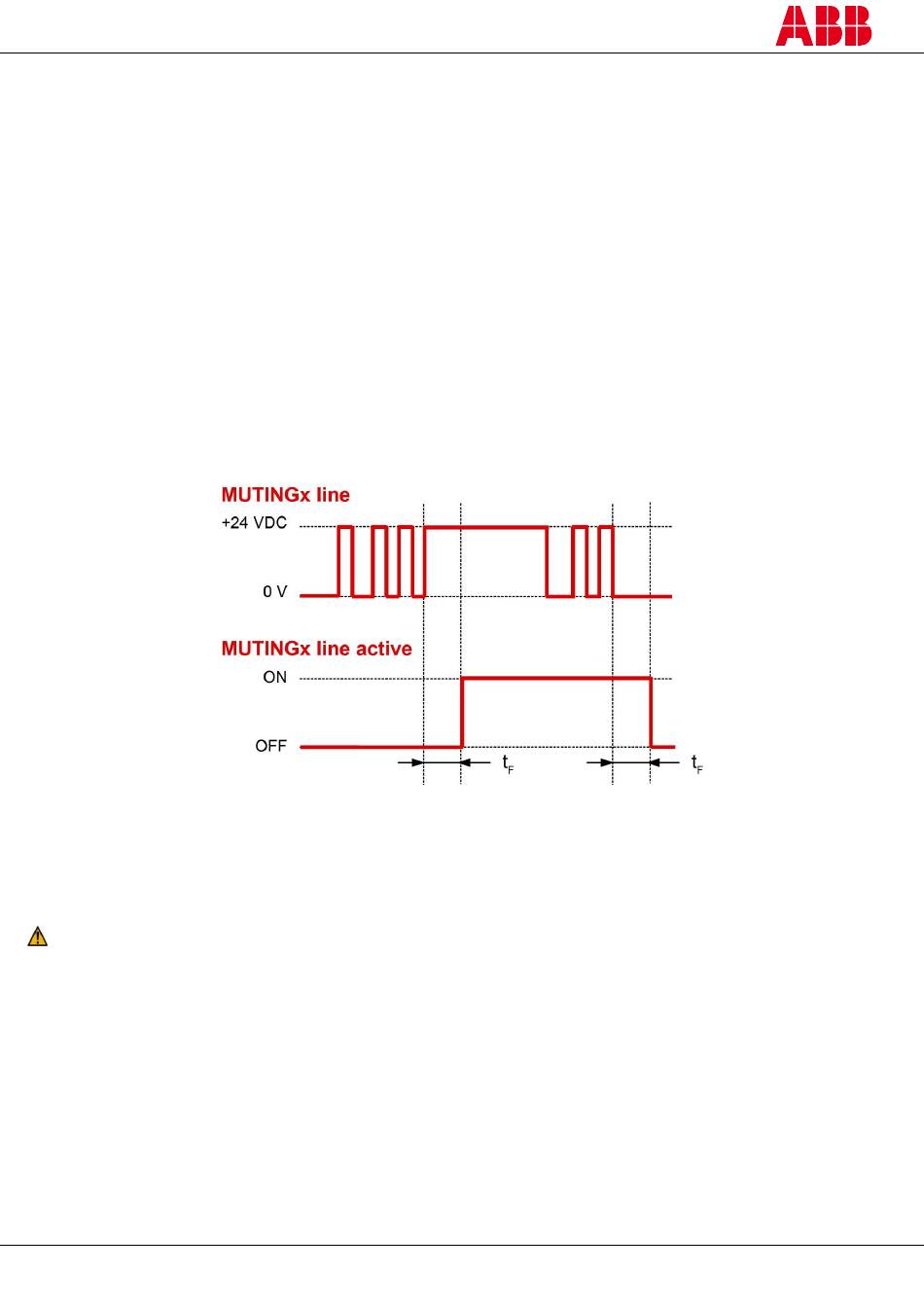

Figure 30 – Chronogramme de la fonction de filtrage de l'inhibition
