Il est donc important de respecter une distance minimale entre l'AOPD et les surfaces réfléchissantes. La distance
minimale, notée D , dépend :
sr

de la distance de fonctionnement entre les unités active et passive,

de l'angle d'ouverture efficace (EAA) de l'AOPD :
pour un AOPD de type 4, l'EAA
Figure 7La figure ci-dessous indique la distance minimale jusqu'à la surface réfléchissante (D
de la distance de fonctionnement pour un AOPD de type 4 :
2TLC172292M0201 Rév. B
2018-04-19

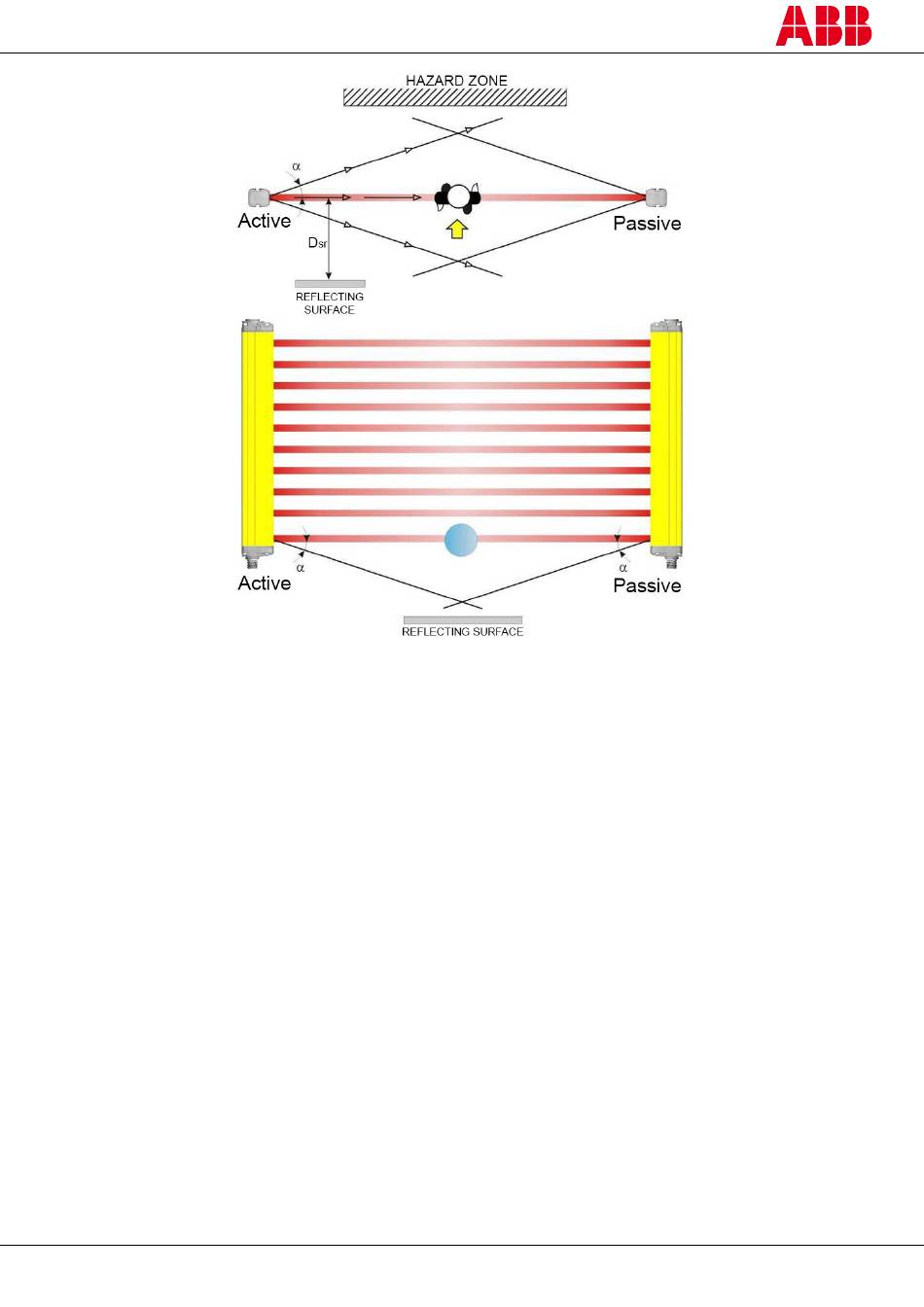

Figure 6 – Distance jusqu'aux surfaces réfléchissantes
= 5° (α = ± 2,5°).
max
13
), sur la base
sr
