Édition Du Diagramme - Endress+Hauser Fieldgate FXA42 Manuel De Mise En Service

Configuration
44
Bouton Description
Suppression de l' é lément sélectionné dans la vue du diagramme.
A0034207
Ouverture de l' a ide.
A0034184
8.3.2 Édition du diagramme
Le diagramme de blocs de fonctions se compose de 256 unités, d' é léments d' e ntrées/
sorties locales (I/O), de variables et de constantes.
Les éléments sont ajoutés au diagramme via la barre d' o utils. Cliquer sur un élément pour
le sélectionner. Un cadre bleu autour de l' é lément indique qu' i l a été sélectionné. L' é lément
sélectionné peut être supprimé en cliquant sur le bouton Supprimer de la barre d' o utils ou
en actionnant la touche DEL du clavier. Pour déplacer un élément dans la vue du

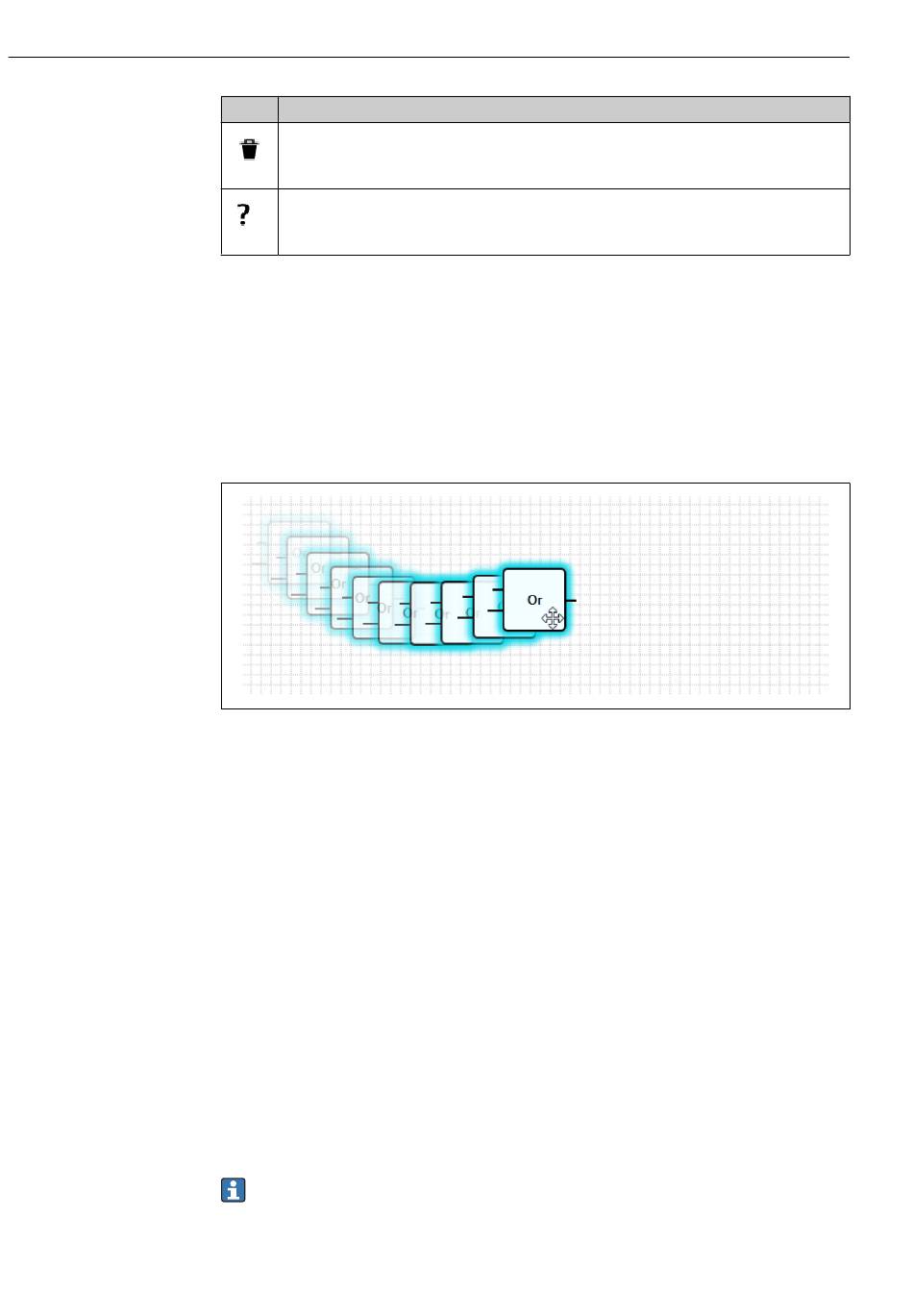

diagramme, glisser-déposer l' é lément comme illustré dans la figure ci-dessous.
Chaque élément comporte un ou plusieurs ports, par l' i ntermédiaire duquel/desquels il
peut être connecté aux autres éléments. Les ports d' e ntrée apparaissent du côté gauche et
les ports de sortie du côté droit des éléments. Chaque port possède l' u n des types de
données suivants :
• Booléen [0..1]
• Entier non signé 8 de bits [0..255]
• Entier signé de 8 bits [-128..127]
• Entier non signé de 16 bits [0..65 535]
• Entier signé de 16 bits [-32 768..32 767]
• Entier non signé de 32 bits [0..4 294 967 295]
• Entier signé de 32 bits [-2 14 7483 648..2 147 483 647]
• Nombre en virgule flottante de 32 bits
• Nombre en virgule flottante de 64 bits
• Chaîne de caractères (jusqu' à 4 096 octets)
Les types de données sont comparés les uns aux autres selon cette liste. Le type booléen est
considéré comme étant le type de données le plus petit, tandis que la chaîne de caractères
est le type de données le plus grand.
Si des ports avec des types de données différents sont interconnectés, la valeur pour le type
de données du port de sortie est implicitement convertie en type de données pour le port
d' e ntrée.
Cette conversion peut entraîner une perte de données.
Fieldgate FXA42
A0034211
