KA 199F/00/a6/01.04
52015398

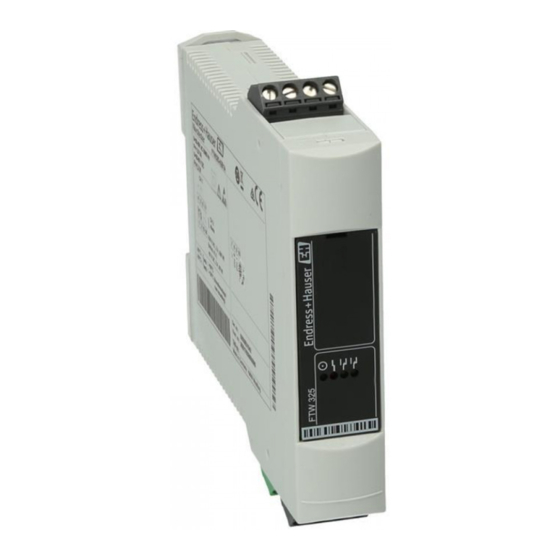

FTW 325
FTW 325
nivotester
FTW 325
d Füllstandgrenzschalter
mit eigensicherem Signalstromkreis
e Level Limit Switch
with intrinsically safe signal circuit
f Détecteur de niveau
avec circuit signal à sécurité intrinsèque
es Detector de nivel
con circuito de señal intrínsecamente seguro
i Interruttore di livello
con circuito a sicurezza intrinseca
nl Niveauschakelaar
met intrinsiekveilig sensorcircuit
Endress
The Power of Know How
+
Hauser
