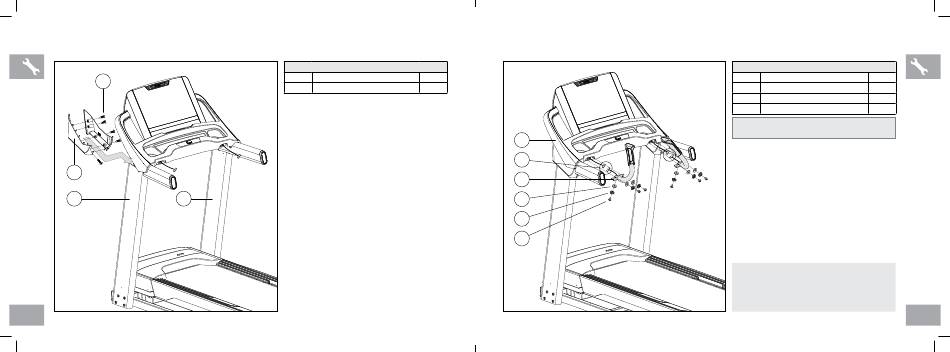

ASSEMBLAGE ÉTAPE 5
F
8
2
4
44
AFG14_OM_3.3AT_Rev1_2.indd 44-45
QUINCAILLERIE POUR ÉTAPE 5 :
PIÈCE
TYPE
QTÉ
F
VIS
10
A
Ouvrez la TROUSSE DE QUINCAILLERIE POUR
L'ÉTAPE 5.
B
Glissez LES DEUX COUVERCLES DES MÂTS DE
LA CONSOLE (8) sous la console et autour des mâts
de la console.
C
Fixez LES COUVERCLES DES MÂTS DE LA
CONSOLE (8) à l'aide de 4 VIS (F) de l'intérieur et 1
VIS (F) de l'avant.
D
Répétez l'opération de l'autre côté (4).
D'ASSEMBLAGE ÉTAPE 6
5
7
9
D
C
E
QUINCAILLERIE POUR ÉTAPE 6 :
PIÈCE
TYPE
QTÉ
E
BOULON
6
C
RONDELLES ELASTIQUES
6
D
RONDELLES PLATES
6
REMARQUE : Be careful not to pinch the heart rate
cables while attaching the heart rate grip bars.
A
Ouvrez la TROUSSE DE QUINCAILLERIE
POUR L'ÉTAPE 6.
B
Branchez les CÂBLES DE FRÉQUENCE
CARDIAQUE (7) et glissez-les soigneusement
à l'intérieur de la CONSOLE (5).
C
Fixer la BARRE DE FRÉQUENCE
CARDIAQUE (9) à la CONSOLE (5) avec 3
RONDELLES PLATES (D), 3 RONDELLES
ELASTIQUES (C), et 3 BOULONS (E).
D
Répétez l'opération de l'autre côté.
ASSEMBLAGE TERMINÉ!
Avant la première utilisation, appliquez une peu de
lubrifiant à la plate-forme du tapis roulant selon les
instructions dans la section ENTRETIEN dans le guide
DU TAPIS ROULANT.
