Description
3.5 Règles d'installation

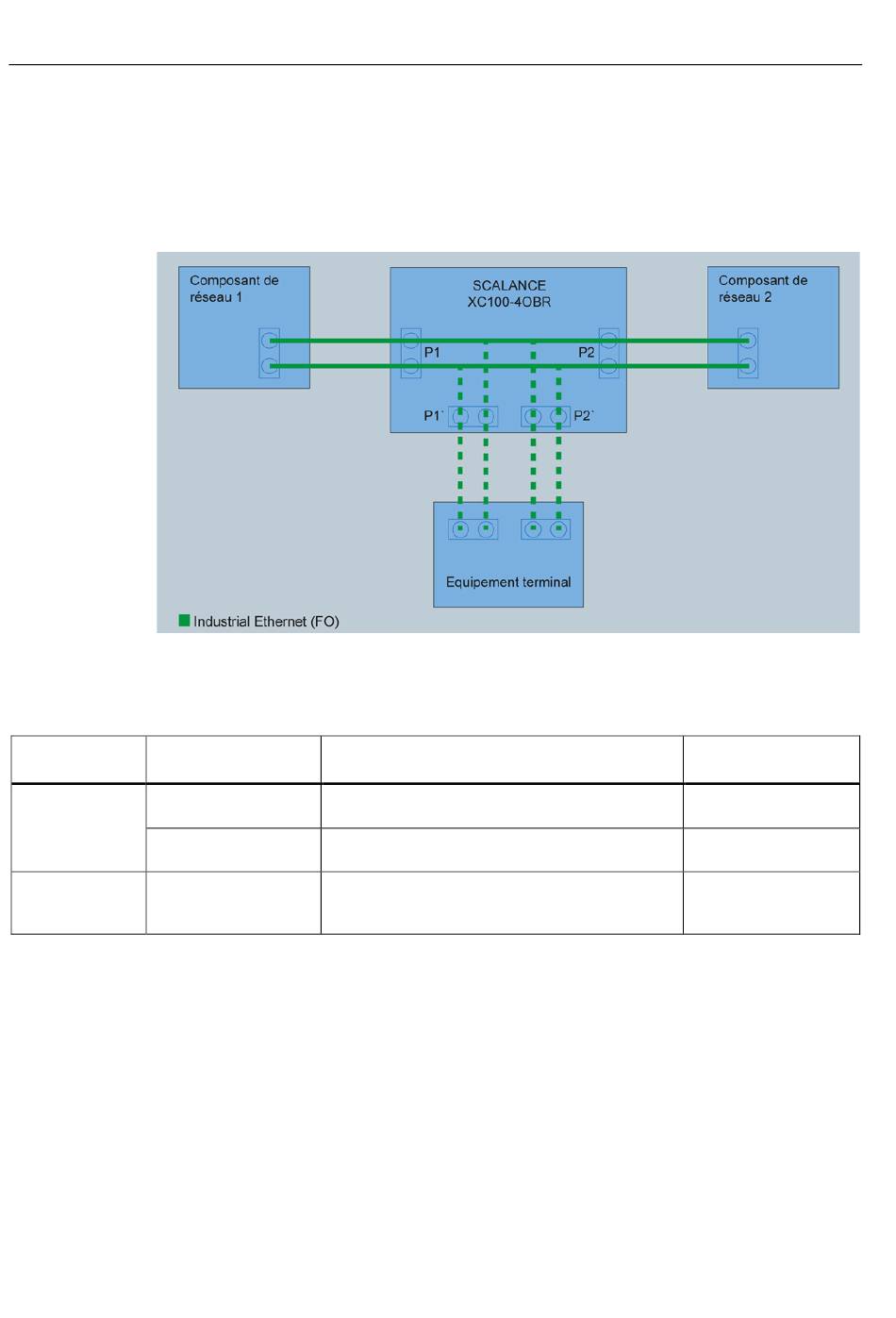

Mode by-pass
En mode by-pass les interfaces de réseau du relais de by-pass (P1 et P2) sont
interconnectées.
Les composants de réseau 1 et 2 sont interconnectés via le relais de by-pass.
Si, en mode by-pass, deux composants de réseau sont interconnectés via un relais de by-
pass avec fonction TAP, l'affaiblissement est identique dans le sens de l'émission et de la
réception.
Variante Fonction TAP
SCALANCE Sans fonction TAP
XC100-4OBR
(monomode)
Avec fonction TAP
SCALANCE Avec fonction TAP
XC100-4OBR
(multimode)
22
Liaison
Composant de réseau 1 → composant de réseau 2
Composant de réseau 2 → composant de réseau 1
Composant de réseau 1 → composant de réseau 2
Composant de réseau 2 → composant de réseau 1
Composant de réseau 1 → composant de réseau 2
Composant de réseau 2 → composant de réseau 1
Instructions de service, 10/2013, C79000-G8977-C297-02
Affaiblissement
à 0 °C ... 60 °C
1,0 dB
3,9 dB
4,3 dB
SCALANCE XC100-4OBR
