2.- INSTALLATION

2.7- RACCORDEMENT FRIGORIFIQUES

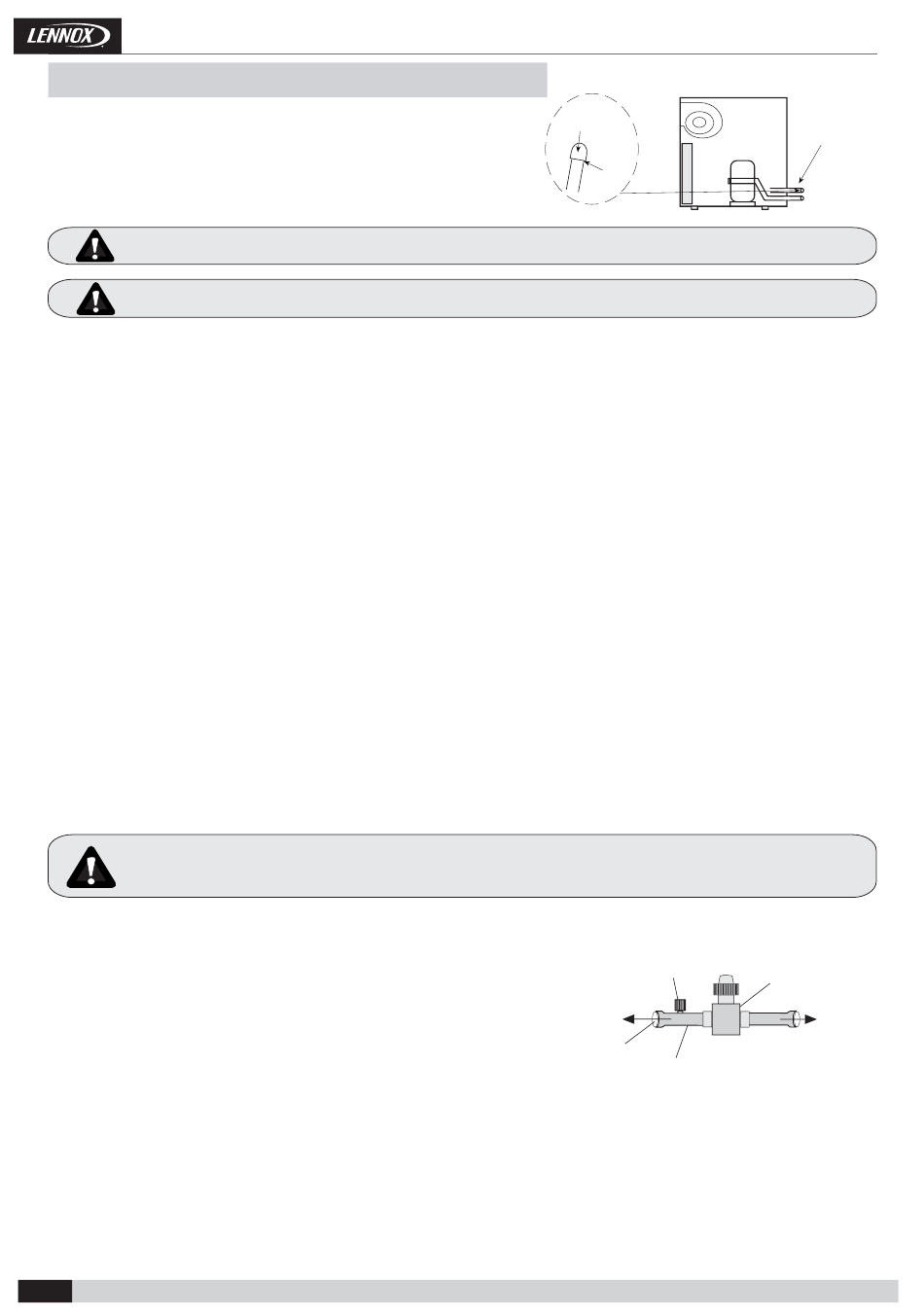

L'unité est alimentée par les tubes de gaz et de liquide fermés avec bou-
chon de cuivre soudés il était du caisson avec la possibilité d'installer des
canalisations (sauf si l'unité est fournie avec un kit pré-charge réfrigérant en
usine (en option) ou un kit de vannes de service (en option).
Les unités standard se suministre avec du gaz nitrogène, celui-ci doit être éliminé avant de réaliser une opé-
ration.
L'unité peut, en option, être fournie avec des vannes de service sur les lignes de gaz et de liquide, avec une
charge d'azote (N
POUR UNITÉS STANDARD ET UNITÉS FOURNI AVEC VANNES DE SERVICE, PROCÉDER DE LA SUIVANTE MANIÈRE:
1º Retirer le nitrogène de l'unité à travers de les prise de service/pression de 5/16" de haute et basse dans l'intérieur de l'unité, et
réaliser un petit vide comme mesure de sécurité.
2º Dessouder les bouchons de cuivre des tubes d'interconnexion.
3º Souder la tuyauterie frigorifi que d´interconnexion. Sélectionner le diamètre selon la TABLEAU 1.
(Réaliser la soudure en appliquant un légère courrant de nitrogène à travers de la vanne de service).
4º Preuve de fuites:
Introduire du nitrogène à une pression de 5kg/cm2, et vérifi er qu´il n´y a pas de fuite sur le circuit et soudure. Ecouter et appliquer
du savon pour détecter les fuites. Pour détecter les fuites plus petites suivre le procédiment suivant:
Rajouter de nitrogène jusqu´à une pression de 25 kg/cm2, pour tester sa maintenance durant le temps. On considère que la
preuve est correct si la pression se maintien à un minimum de 24h, et la pression au fi nal ne doit pas être inférieur à un 10% de
la initial.
5º Assurer vous que la ligne de gaz est isolé.
6º Vider:
Retirer la charge de nitrogène de l´installation, et réaliser un vide en basse et haute pression à travers de la vanne de service de
l´unité extérieure. Une fois obtenu le vide de -750 mm Hg, maintenir la pompe de vide fonctionnant au main 1 heure.
7º Charge de réfrigérant:
- Voir TABLEAU 3.1. et 3.2. pour vérifi er la charge de réfrigérant R-410A à introduire, tenat en compte la longueur et les dimen
sions des lignes d'interconnexion.
- Déconnecter la pompe à vide et connecter la bouteille de réfrigérant. Ouvrir et purger l´air du collecteur/monomètre.
- Ajuster la quantité de charge dans la bascule de charge, et ouvrir le manomètre pour charger en phase liquide. Si vous n´avez
pas compléter la charge nécessaire du a l´équilibrage de pression, fermer le manomètre du coté haute, démarrer l´unité et charger
lentement du coté basse la charge nécessaire jusqu´à compléter le total de la charge.
(Avec le réfrigérant R-410A, la bouteille du réfrigérant doit toujours être en position vertical et chargé en phase liquide).
Fermer le manomètre, deconnexion des prises de service de l´unité et mettre des tapons dans le prises de service.
L'installation de l´unité est prête.
Couvrir les tubes d'interconnexion frigorifi que pour les opérations d'installation, en prévention d´humidités et
saleté.
Mettre spécial attention à la fi xation d'isolement des lignes frigorifi ques.
Eviter les plis sur les tubes lors de l'installation.
POUR UNITÉS FOURNI AVEC VANNES DE SERVICE ET KIT PRÉ CHARGE RÉFRIGÉRANT R-410A USINE, PROCÉDER DE
LA SUIVANTE MANIÈRE:
1º Supprimer la pression de réfrigérant à partir de la ligne de connexion
par le biais de la prise de service située sur cette ligne.
2º Déssouder les disques de cuivre des tubes d'interconnexion.
3º Braser les lignes de connexion des canalisations sur l'unité intérieure.
4º Faire le vide en fermant les prises de service et raccorder la pompe à
vide à la prise de service 5/16" sur la ligne de connexion pour atteindre
-750mm Hg; ensuite, laisser fonctionner la pompe à vide pendant au
moins une heure afi n de faire le vide dans les lignes de connexion et
l'unité intérieure. Débrancher la pompe à vide.
5º Charge de réfrigérant:
Déconnecter la pompe à vide et connecter la bouteille de réfrigérant. Se reporter au TABLEAU 2 pour vérifi er la charge de
réfrigérant par mètre de ligne pour chaque modèle.
Ajuster la quantité de charge dans la bascule de charge, et ouvrir le manomètre pour charger (liquide) et (gaz).
(Avec le réfrigérant R-410A, la bouteille du réfrigérant doit toujours être en position vertical et chargé en phase liquide).
Fermer le manomètre, deconnexion des prises de service de l´unité et mettre des tapons dans le prises de service.
6º Ouvrir les vannes de service.
7º L'installation de l'unité est prête.
• 18 •
) ou avec réfrigérant (R-410A).
2
Bouchon de cuivre
Soudure
Prise de
service
Vers l'unité
intérieure
Tapon de
cuivre
Tube de cuivre
à raccorder à
l'unité intérieure
Manuel d'installation • CSC/CSH-MIL153F-1217-05/2018
Canalisations de
réfrigérant
Vanne de
service
Vers la
canalisation
de l'unité
extérieure
