1.- CARACTÉRISTIQUES GÉNÉRALES

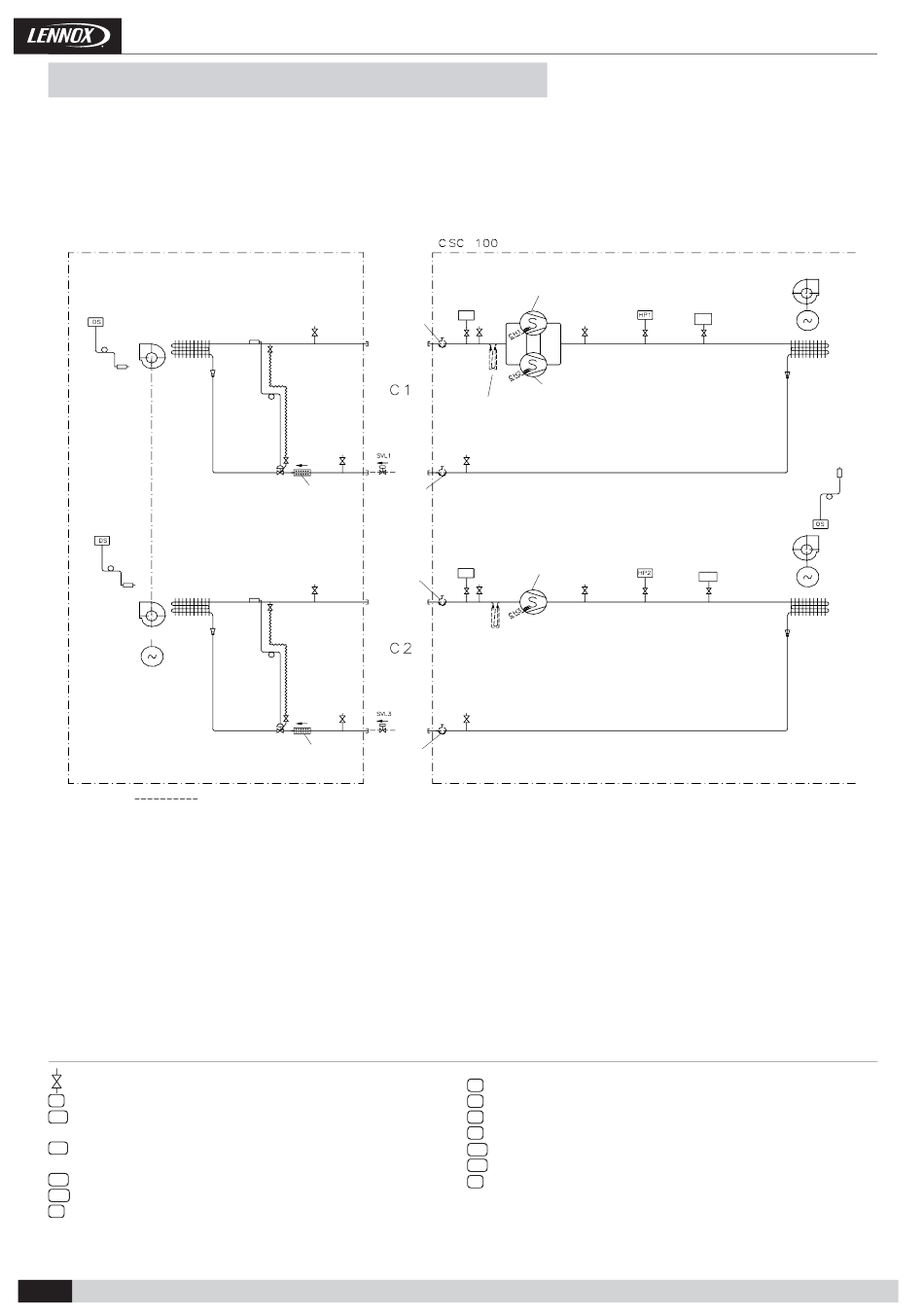

1.5.- SCHÉMAS DES TUYAUTERIES
UNITÉ DE TRAITEMENT D'AIR. EXEMPLE UNIDAD INTERIOR
CIC 100
DS
Ventilateur
Batteries
DS
Batteries
Vanne d'expansion
(ELEMENTO OPCIONAL)
ÉLÉMENT D'OPTION
Manomètre (5/16" destiné à être utilisé par l'installateur).
Sonde d'impulsion.
DS
Electrovanne liquide. (option longue distance).
SVL1
À raccorder par l'installateur dansl 'unité de traitement d'air.
Electrovanne liquide. (option longue distance).
SVL3
À raccorder par l'installateur dans l'unité de traitement d'air.
Pressostat basse pression, circuit 1.
LPT1
Pressostat basse pression, circuit 2.
LPT2
Pressostat haute pression, circuit 1.
HP1
• 8 •
Option vanne de
service
C1
SVL1
Vanne d'expansion
Filtre déshydrateur
Option vanne de
service
Option vanne de
service
C2
SVL3
Option vanne de
Filtre déshydrateur
service
UNIDAD EXTERIOR UNITÉ DE CONDENSATION
CSC 100
Compresseur à
spirale
LP1
LPT1
Compresseur à
spirale
Accumulateur d'aspiration
(raccordement longue distance option).
Compresseur à
spirale
LPT2 LP2
Accumulateur d'aspiration
(raccordement longue distance option).
Pressostat haute pression, circuit 2.
HP2
Résistance de chauffage de carter. (option basse température 0ºC ou -15ºC).
CH1
Résistance de chauffage de carter. (option basse température 0ºC ou -15ºC).
CH2
Résistance de chauffage de carter. (option basse température 0ºC ou -15ºC).
CH3
Capteur de pression, circuit 1. (option basse température 0ºC ou -15ºC ).
HPT1
Capteur de pression, circuit 2. (option basse température 0ºC ou -15ºC ).
HPT2
Sonde de température extérieure.
OS
Manuel d'installation • CSC/CSH-MIL153F-1217-05/2018
UNITÉS FROID SEUL
Ventilateur
HP1
PT1
HPT1
Batteries
Ventilateur
HP2
PT2
HPT2
Batteries
OS
