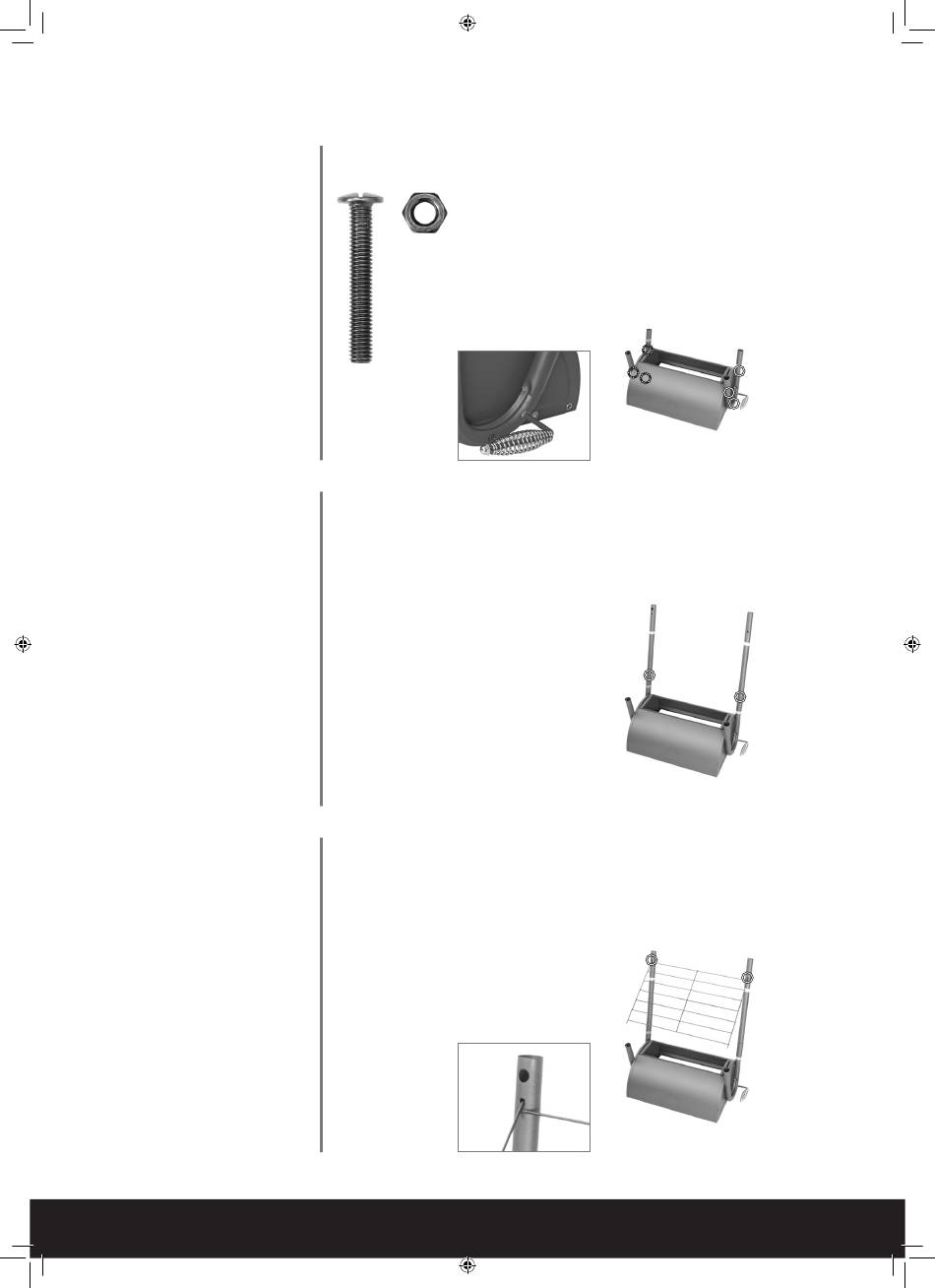

Montaggio

Focolare 1x
Attacco per gamba di supporto 2x
Vite M6x40 6x
Dado M6 6x
Montare i due attacchi per le gambe
di supporto al focolare servendosi di
6 viti M6x40 e 6 dadi M6.
Assicurarsi che il dado per rivetto
nel focolare punti verso il retro. I
dadi puntano verso l'interno.
Gamba di supporto 2x
Montare le due gambe di supporto
(corta e lunga) al retro degli attacchi
per le gambe di supporto in modo
che i fori siano congruenti.
Assicurarsi che la gamba di suppor-
to più corta si trovi sul lato opposto
dell'attacco dotato di un manico.
Ripiano in basso 1x
Inserire il ripiano in basso nei fori
delle gambe di supporto. Le estre-
mità del ripiano in basso devono
puntare verso l'alto.
