Installatie

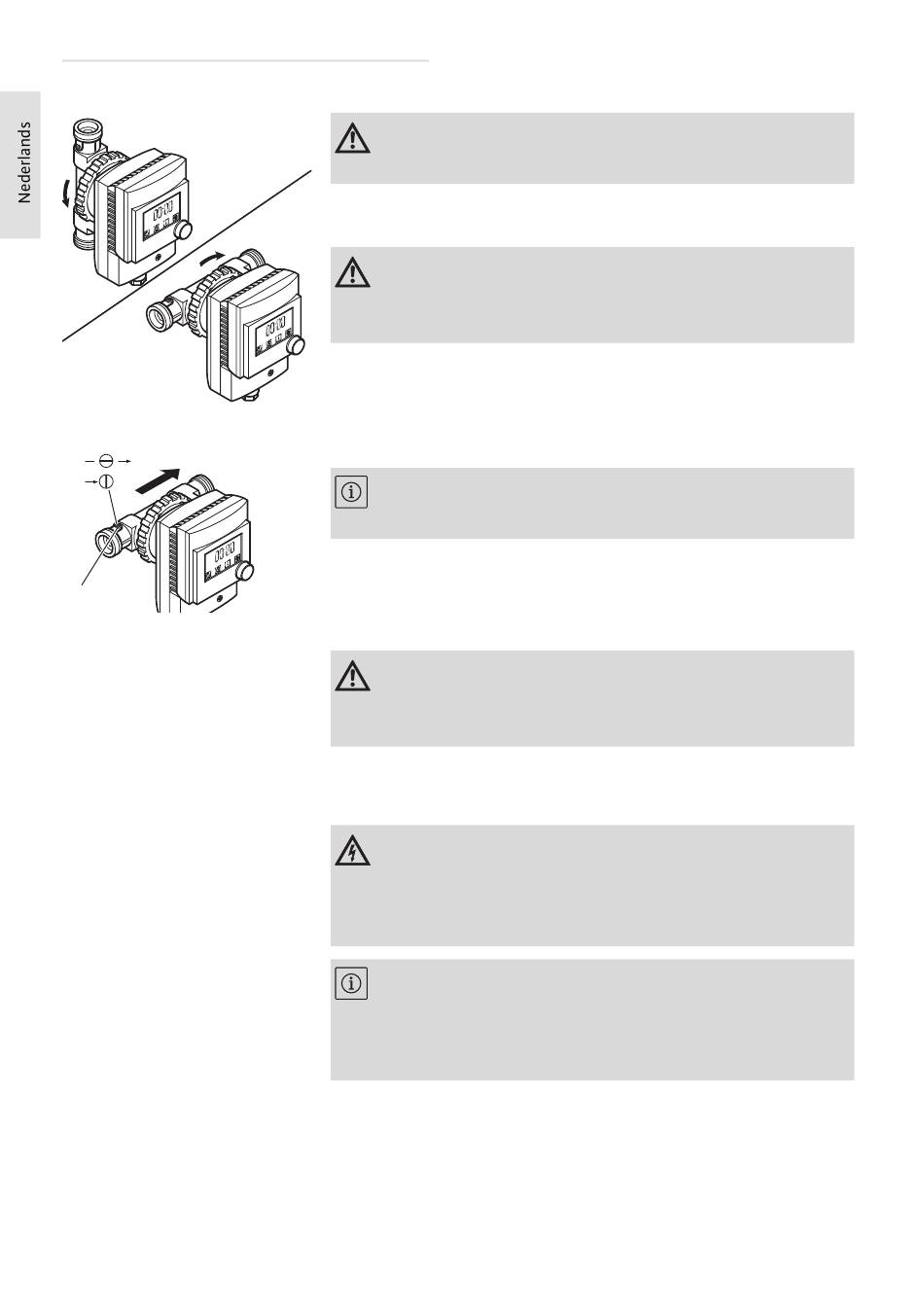

Motorkop draaien of afnemen 3. Wartelmoer losmaken, indien nodig geheel afschroeven.
Afsluiter openen 6. Sleuf (1) met een schroevendraaier zodanig verdraaien, dat
1
46
Voorzichtig: Behuizing en pakking niet beschadigen.
Beschadigde pakking vervangen.
4. Motorkop zodanig verdraaien, dat de kabelwartel naar bene-
den is gericht.
Voorzichtig: Bij een verkeerde positionering van de kabel-
wartel kan water de pomp binnendringen en de motor of de
elektronica beschadigen.
5. Wartelmoer weer aandraaien.
deze parallel aan de doorstroomrichting staat.
Aanwijzing: Voor het sluiten de sleuf dwars op de door-
stroomrichting plaatsen.
7. Warmte-isolatiebekleding aanbrengen.
Aansluiten 8. Buissysteem aansluiten.
Voorzichtig: Bij de versie TTPress uitsluitend Viega-
persbekken gebruiken. Andere persbekken zullen de pomp
beschadigen.

5.2 Elektrische aansluiting

Gevaar: Werkzaamheden aan de elektrische aansluitingen
mogen alleen door een elektrotechnicus worden uitgevoerd.
Voor het aansluiten waarborgen dat de aansluitkabel span-
ningsloos is.
Aanwijzing: Om te zorgen dat de pompfuncties volledig
kunnen worden gebruikt, heeft de pomp een permanente
voedingsspanning nodig. De pomp niet op de ketelbesturing
aansluiten.
De pomp is bedrijfsklaar uitgevoerd met kabel en Schuko-net-
stekker. Wanneer de aansluitkabel moet worden vervangen,
moet als volgt te werk worden gegaan:
WILO AG 01/2007
