LELY WELGER RP 415 Manuel D'utilisation page 45

Figure 20
Figure 21
Figure 22
Figure 23
LELY WELGER RP 415 RP 445
Attention !
Seul le constructeur ou un atelier spécialisé agréé est habilité à
modifier le réglage de la hauteur de la chape d'attelage et, par
conséquent, le réglage de l'anneau d'attelage.
Stationner la machine sur un sol horizontal.
Descendre la patte d'appui avec la manivelle jusqu'à ce que
la machine se trouve à l'horizontale (c'est-à-dire jusqu'à ce
que la patte d'appui soit à la verticale et les plaques d'essieu
à l'horizontale).
Mesurer la hauteur du
la hauteur de l'anneau d'attelage sur la machine. Calculer la
différence de hauteur [mm].
Rechercher dans la figure Figure 19 la valeur en [mm] qui
s'approche le plus de la différence de hauteur [mm] calculée.
A côté de la valeur [mm] se trouve la paire de trous à utiliser
(par ex.« AC14 »).
Monter la chape d'attelage dans la paire de trous
déterminée.
Exemple :
(Figure 19) La chape d'attelage est montée dans la paire de
trous « BC25 ».
(Figure 19) La chape d'attelage doit maintenant être abaissée
de 520 mm. La paire de trous « 500 AC14 » s'approche le plus
du changement de hauteur souhaité.

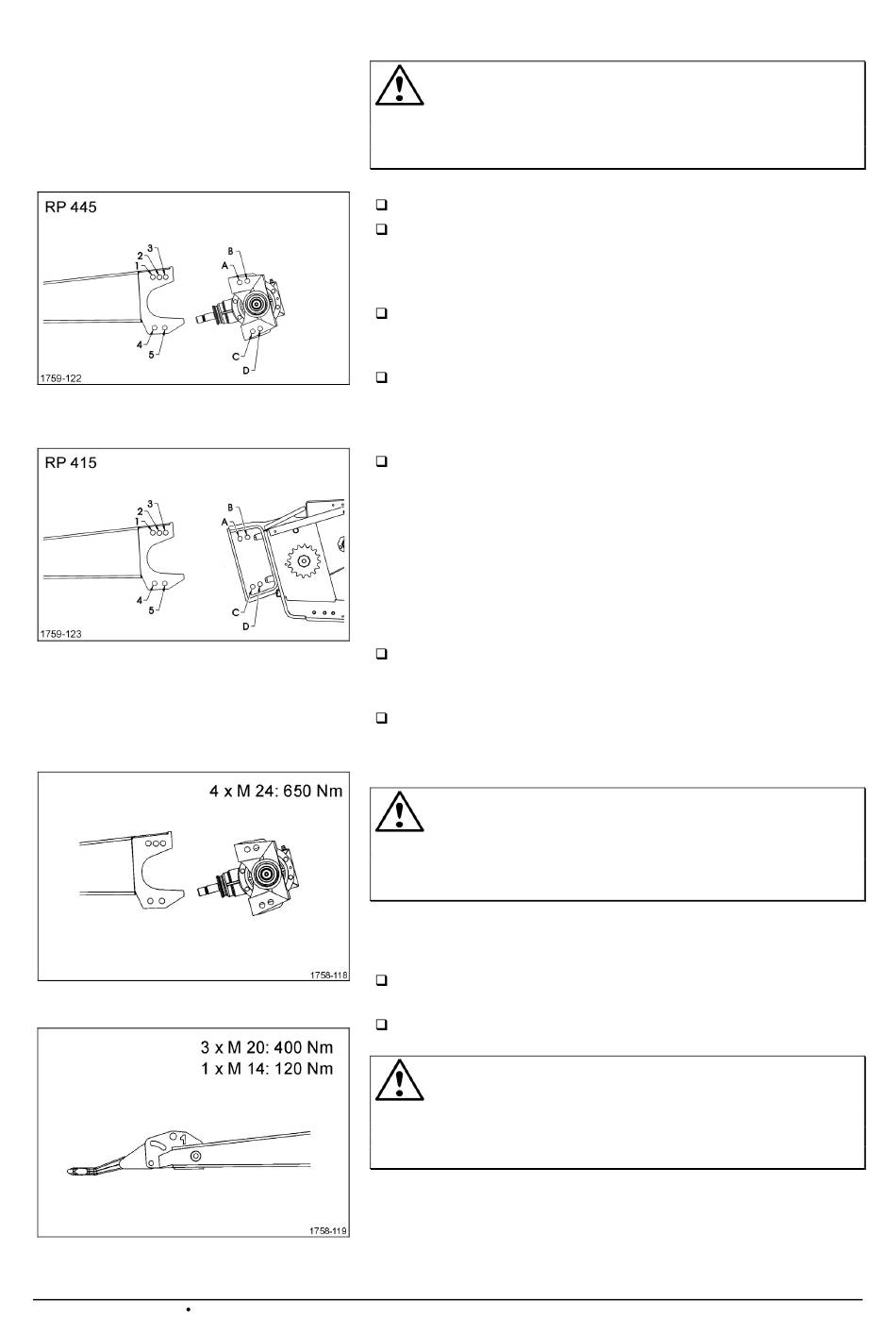

RP 445 (Figure 20) : Les perçages « 1 » et « 4 » de la chape
d'attelage doivent être vissés avec les perçages « A » et
« C » de la boîte de vitesse.
RP 415 (Figure 21) : Les perçages « 1 » et « 4 » de la chape
d'attelage doivent être vissés avec les perçages « A » et
« C » du châssis.
Attention !
Respecter les couples de serrage ! (cf. Figure 22)
Les écrous de blocage doivent être remplacés par des
nouveaux après chaque desserrement.
Après le réglage de la chape d'attelage, amener la tête
d'attelage en position horizontale :
Desserrer les vis de fixation de la tête d'attelage et modifier
sa position à l'aide de la tige filetée.
Bloquer toutes les vis de fixation et les écrous.
Attention !
Respecter les couples de serrage ! (cf. Figure 23)
Les écrous de blocage doivent être remplacés par des
nouveaux après chaque desserrement.
timon sur le tracteur. Mesurer
37
