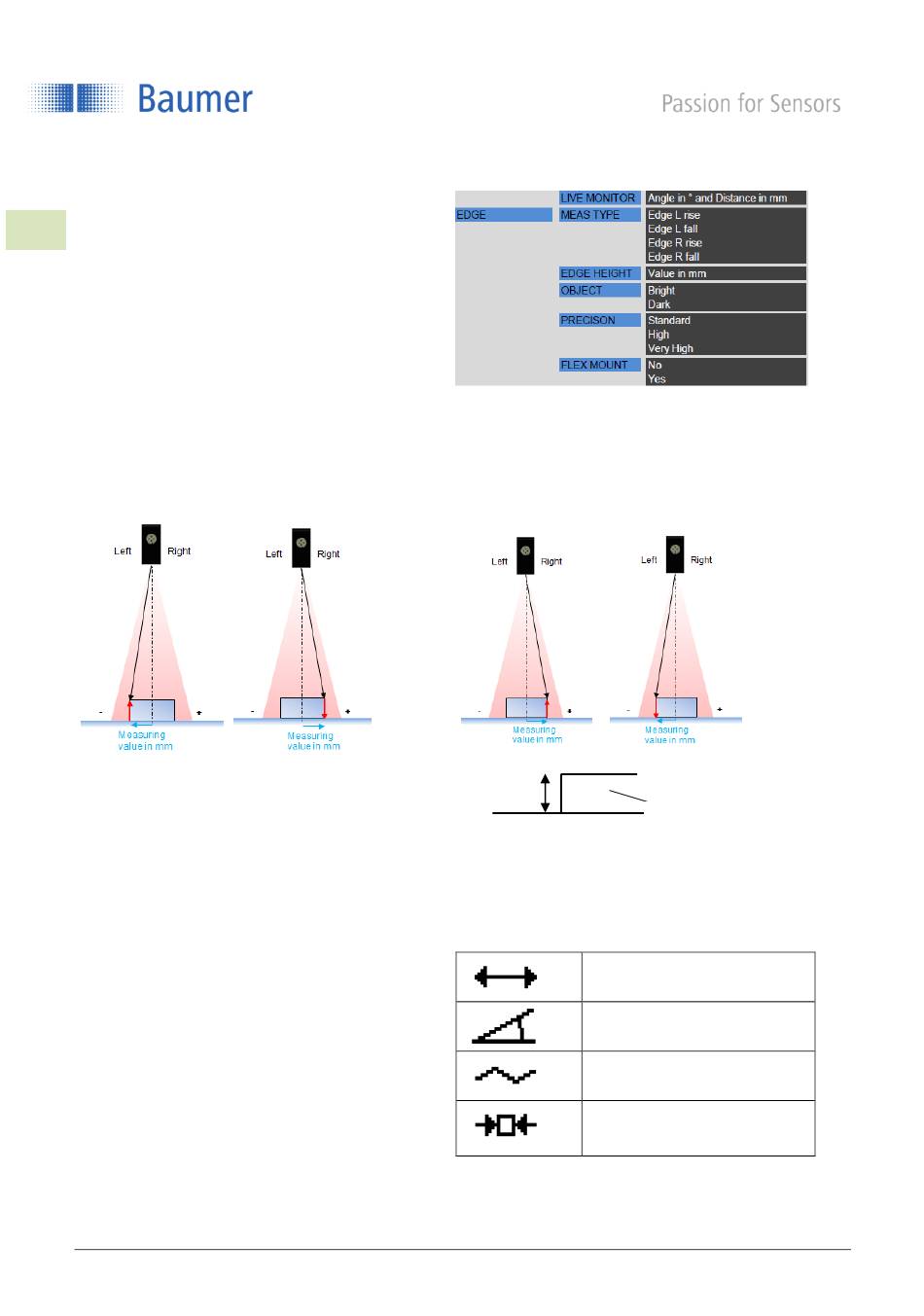

2.3 Mode de mesure

EDGE : bord (réglage de base)
3a
Pour mesurer le bord, sélectionnez FUNCTION
EDGE (Fonction bord) dans le menu. Dans EDGE,
le bord à mesurer est défini dans MEAS TYPE
(type de mesure).
EDGE L RISE = premier bord montant par la
gauche
EDGE L FALL = premier bord descendant par la
gauche
EDGE R RISE = premier bord montant par la
droite
EDGE R FALL = premier bord descendant par la
droite
EDGE L RISE
EDGE HEIGHT
Hauteur minimum d'un bord pour qu'il soit détecté
en tant que tel.
OBJECT
Sélection d'objets clairs ou sombres pour optimiser
les résultats de mesure.
PRECISION
Pour des résultats de mesure plus fiables, les
valeurs de sortie peuvent faire l'objet d'un filtrage
élevé (high) ou très élevé (very high).
FLEX MOUNT
Si le détecteur est monté de manière inclinée,
FLEX MOUNT doit être activé et la surface de
référence doit faire l'objet de l'apprentissage.
1. Activez FLEX MOUNT
2. Alignez et confirmez le détecteur ou la
surface de référence
3. Lorsque toutes les conditions sont remplies
(voir tableau à droite), confirmez en appuyant
sur Set pendant 2 secondes.
4. Saisissez l'épaisseur de la plaque auxiliaire
(le cas échéant)
_OXE7.docx
fr_BA_PosCon
lundi 4 janvier 2021 15:36:31/adr V1.3 ANW_81125407
EDGE L FALL
7/74
EDGE R RISE EDGE R FALL
Hauteur de bord
Objet
min.
Surface de
référence
Distance entre le détecteur et
la surface de référence
Angle d'installation trop grand
Surface de référence trop
irrégulière
Surface de référence trop
petite
(<50 mm)
