2.2 Installation

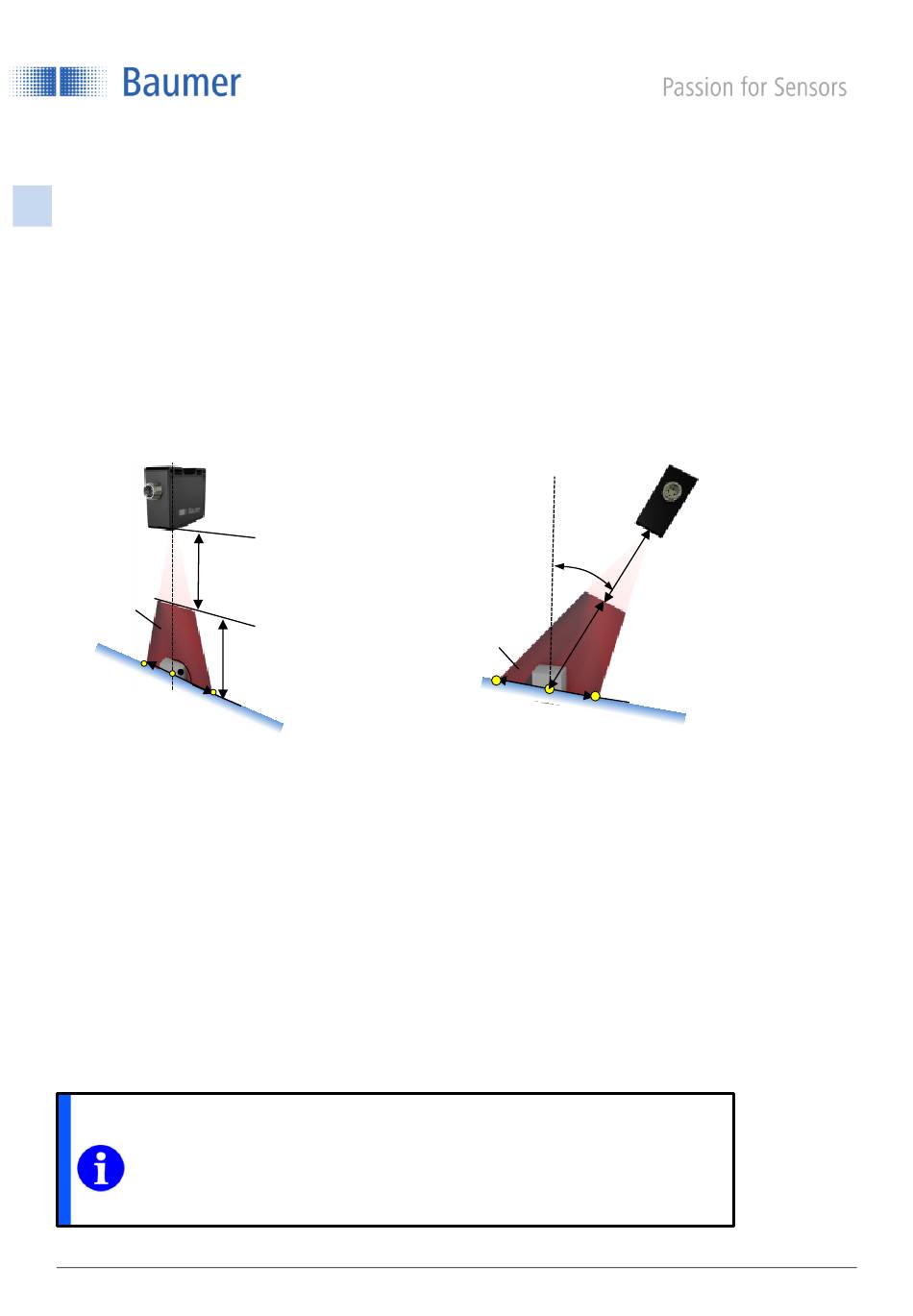

Installation standard
2
Dans une installation standard, le détecteur est placé
à angle droit par rapport à la surface de référence ou
à l'objet. Il n'est pas programmé dans la surface de
référence ce qui rend la configuration simple et très
facile.
Cette méthode d'installation est recommandée
même
s'il
est
l'apprentissage de la surface de référence pour une
raison ou pour une autre.
gauche
CHAMP DE
VUE
Largeur du
champ de
mesure gauche
0 mm
Point de référence
Largeur du champ
de mesure droit
Alignez le détecteur aussi précisément que possible
à un angle droit par rapport à la surface de référence
(arrière-plan) ou à l'objet (à défaut de surface de
référence dans le champ de mesure). L'objet doit se
trouver dans le champ de mesure, c'est-à-dire à une
distance du détecteur
entre le début de la plage de mesure
Sdc et la fin de la plage de mesure Sde.
REMARQUE
Le mode « Edge L rise or Edge R rise » peut vous servir à trouver le point zéro. L'objet
est poussé lentement vers le point zéro supposé. Le point zéro est atteint par le bord
montant gauche de l'objet lorsque la valeur 0 mm s'affiche sur l'afficheur du détecteur et
que la LED jaune s'allume.
_OXE7.docx
fr_BA_PosCon
lundi 4 janvier 2021 15:36:31/adr V1.3 ANW_81125407
impossible
de
procéder
droite
Plage de
distance
aveugle
Début de
la plage de
mesure Sdc
Fin de
la plage de
mesure Sde
Installation angulaire
Dans une installation angulaire, le détecteur peut
être monté à un angle jusqu'à +/- 30° par rapport
à la surface de référence. Cette méthode
d'installation est utilisée lorsque les conditions
spatiales ne permettent aucune autre option
d'installation ou que l'angle de montage est
inconnu.
à
+/-30°
CHAMP DE
VUE
Largeur du
champ de
Largeur du
0 mm
mesure gauche
champ
de mesure
droit
Le détecteur peut être monté à un angle incliné au
maximum de 30° vers la gauche ou vers la droite
de la surface de référence (arrière-plan) ou vers
l'objet (à défaut de surface de référence dans le
champ de mesure).
La surface de référence (arrière-plan) et l'objet
doivent
se trouver dans le champ de mesure.
6/74
gauch
e
droite
Plage de
distance
aveugle
0 mm
Surface de
référence
