Limitation manuelle du champ de mesure

5.9.2

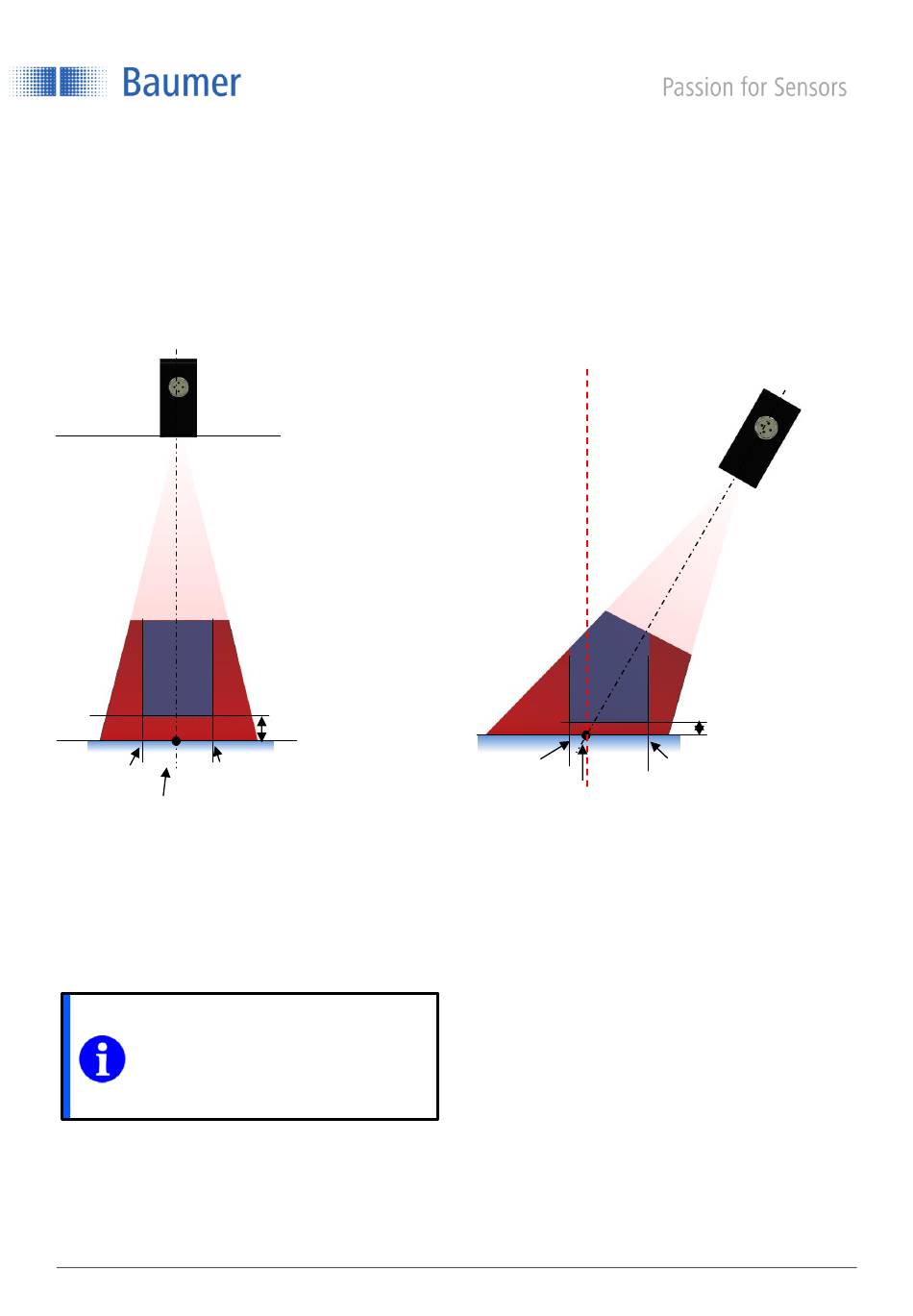

Pour une flexibilité totale, chaque valeur peut être ajustée individuellement dans le champ de mesure

LIMIT LEFT

LIMIT RIGHT

OFFSET
Installation standard
Gauche
0 mm
0 mm
LIMIT LEFT
Point de référence
En cas d'installation standard (si FLEX
MOUNT n'est pas activé), le point de
référence du détecteur est
respectivement 0 (fin de la plage de
mesure Sde).
REMARQUE
Si le champ de mesure est déjà limité
par un rectangle (AUTO), le rectangle
peut être également limité en utilisant
LIMIT LEFT, LIMIT RIGHT et OFFSET.
_OXE7.docx
fr_BA_PosCon
lundi 4 janvier 2021 15:36:31/adr V1.3 ANW_81125407
Droite
OFFSET
LIMIT RIGHT
Installation angulaire (FLEX MOUNT)
0 mm
0 mm
0 mm
LIMIT LEFT
Point de référence
Si une surface de référence a fait objet
de l'apprentissage avec FLEX MOUNT,
la surface soumise à l'apprentissage ici
est 0.
39/74
Gauche
Droite
OFFSET
LIMIT RIGHT
