LIMIT GAUCHE
5.9.3
Valeur limitée horizontalement du point de référence (0 mm) vers la gauche.
Tous les bords à gauche de cette plage sont supprimés.
LIMIT DROITE
5.9.4
Valeur limitée horizontalement du point de référence (0 mm) vers la droite.
Tous les bords à droite de cette plage sont supprimés.
OFFSET
5.9.5
Tous les bords en dessous de cette ligne sont supprimés.

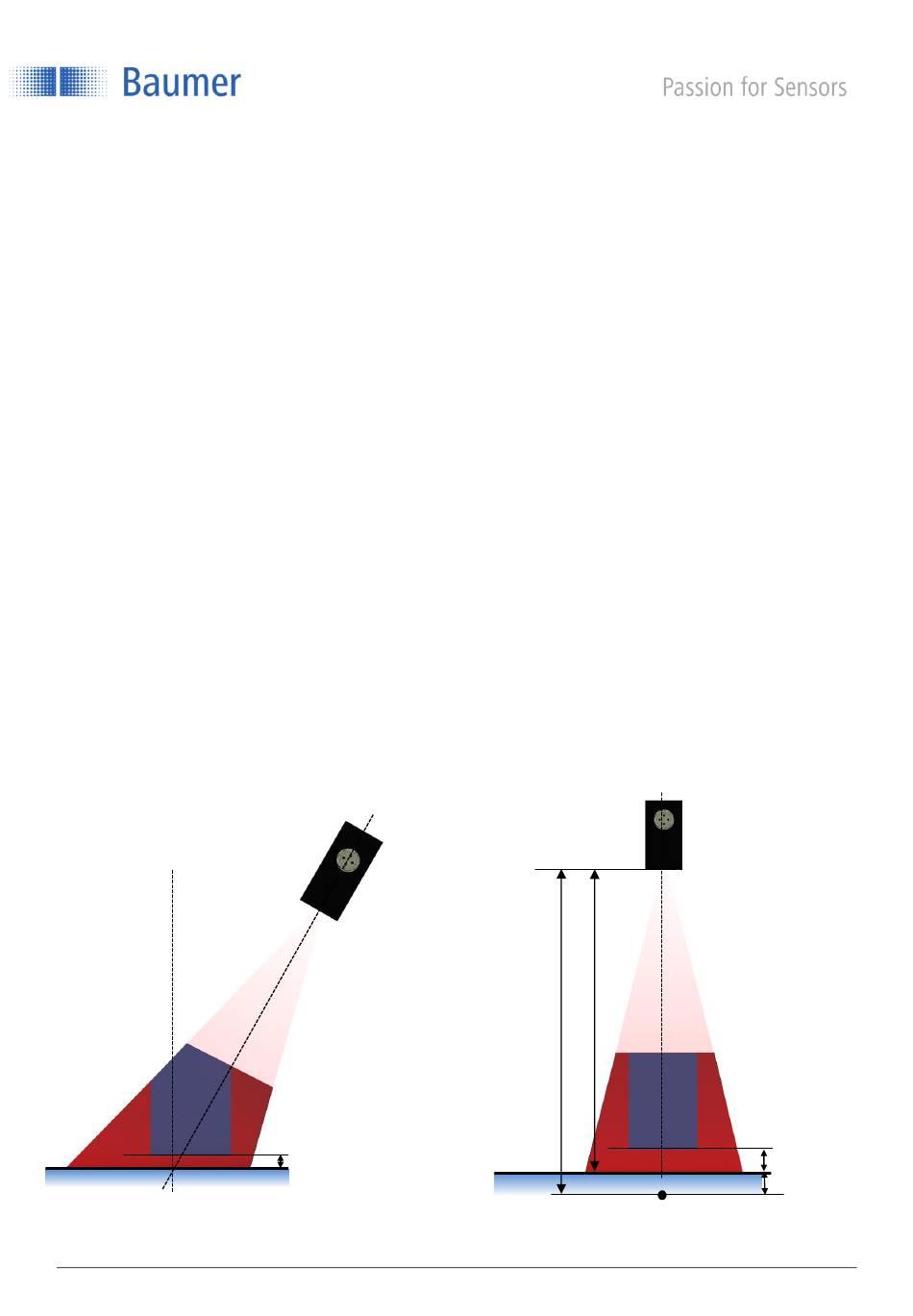

En cas d'installation standard, si FLEX MOUNT n'est pas activé, le décalage (offset) est mesuré à partir du
point de référence du détecteur (à 250 mm du détecteur).
Si FLEX MOUNT est activé, la surface de référence objet de l'apprentissage est 0.
TEACH REF activé
Si la fonction FLEX MOUNT est activée,
le détecteur connaît déjà la surface de référence ;
la valeur de décalage souhaitée peut être saisie
directement.
Exemple
Le décalage doit être 10 mm au-dessus de la surface de
référence objet de l'apprentissage.
Valeur affichée dans le menu OFFSET : 0 mm.
 OFFSET saisi = 10 mm
Surface de
référence objet de
l'apprentissage
_OXE7.docx
fr_BA_PosCon
lundi 4 janvier 2021 15:36:31/adr V1.3 ANW_81125407
10 mm ; décalage
Surface de
référence
40/74
Installation standard
Dans une installation standard, la distance entre le
point de référence et le détecteur est toujours la « fin
de la plage de mesure Sde ». La distance depuis la
surface de référence peut être générée avec LIVE
MONITOR ce qui facilite le calcul du décalage.
Exemple
Le décalage doit être 10 mm au-dessus de la surface
de
référence.
Valeur affichée dans LIVE MONITOR : 240 mm.
250 mm - 240 mm + 10 mm = 20 mm
 OFFSET saisi = 20 mm
240 mm
250 mm
Point de
référence
10 mm
10 mm
