Montage- und Betriebsvorschrift
DE
m
HINWEIS
Einsetzbar für Helios
Warmwasser-Heizregister
- Rohrsystem:
WHR 250
WHR 315
WHR 355
WHR 400
- Kanalsystem:
WHR 2/40/20
WHR 4/40/20
WHR 2/50/25-30
WHR 4/50/25-30
WHR 2/60/30-35
WHR 4/60/30-35
WHR 2/70/40
Temperatur Regelsystem WHS HE
Weiter verbindliche Informationen zu der Hydraulikeinheit sind dem Typenschild zu entnehmen!
1�10 Lieferumfang
1 x WHSH HE 24V Art�Nr� 8317
Die Hydraulikbaugruppe wird vormontiert geliefert und besteht aus:
– Umwälzpumpe, 3-Wege-Ventil mit Stellantrieb, Verrohrung, Sperrventil,
Absperrventile mit Thermometer (Vor-/Rücklauf)
2 x Panzerschlauch (Edelstahl), DN25, 1" / 2 x Reduziernippel, Messing ¾" - 1" / 1 x Dichtungssatz
1 x WHSE = elektronische Steuereinheit
2 x TFK = Temperaturfühler (Kanalfühler)
1 x TFR = externer Raumfühler
1 x Montage- und Betriebsvorschrift
3 teilige Gehäuseisolierung

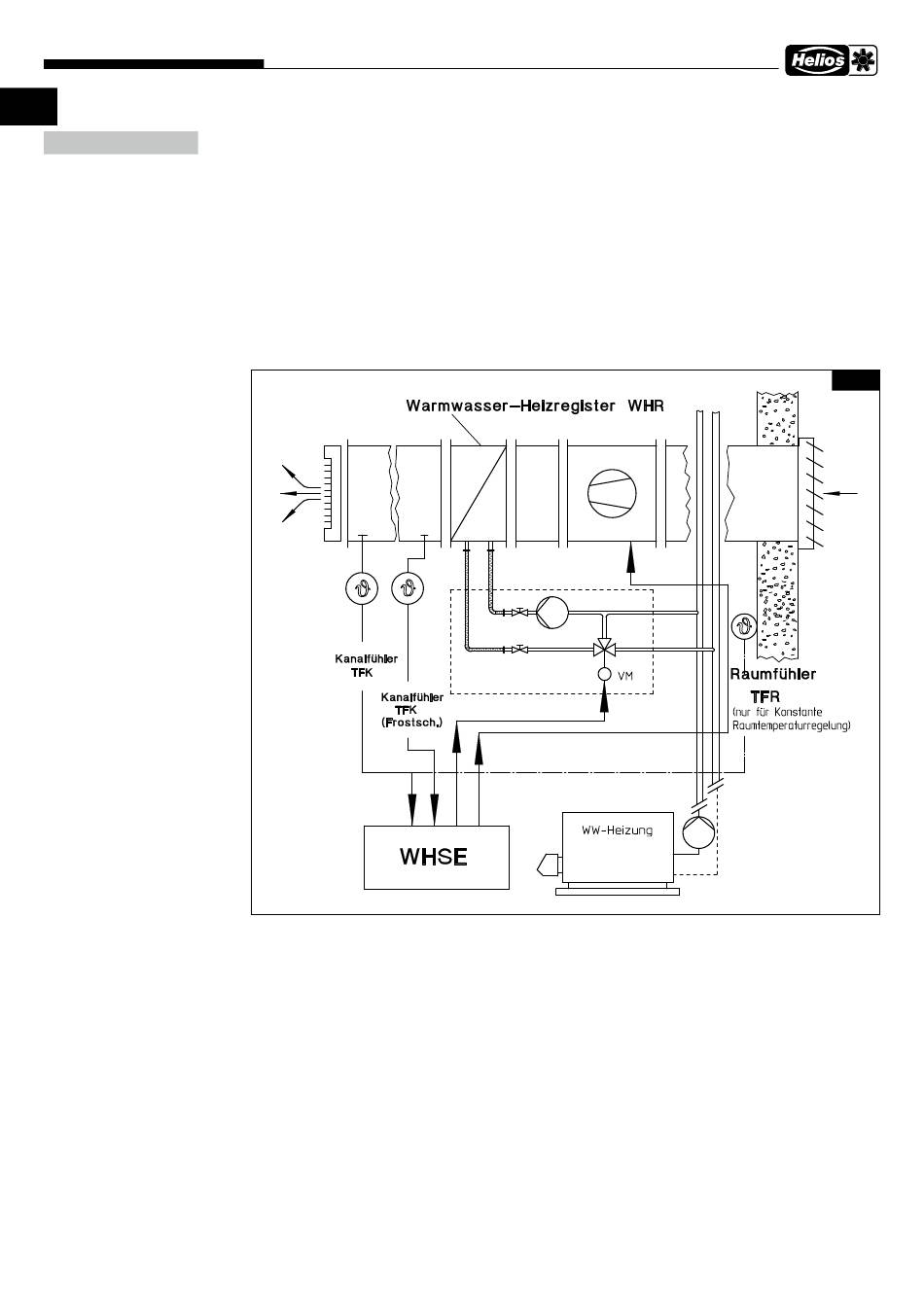

1�11 Systemschema WHS HE
WHSH HE 24V
2
Abb� 1
