Cette nouvelle perceuse à percussion sans fil a été conçue et fabriquée conformément aux strictes normes de fiabilité,
simplicité d'emploi et sécurité d'utilisation de Ryobi. Correctement entretenue, elle vous donnera des années de fonctionnement
robuste et sans problèmes.
AVERTISSEMENT : Pour réduire les risques de blessures, l'utilisateur doit lire et veiller à bien comprendre le
manuel d'utilisation avant d'utiliser ce produit.
Merci d'avoir acheté un produit Ryobi.
CONSERVER CE MANUEL POUR FUTURE RÉFÉRENCE
MANUEL D'UTILISATION

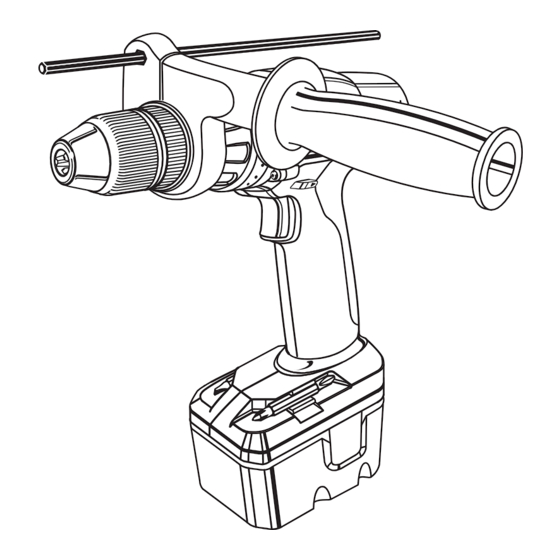

PERCEUSE À PERCUSSION SANS FIL
TROIS VITESSES 1/2 po (13 mm)
NO DE MODÈLE HP1830M
Publicité
Table des Matières
Manuels Connexes pour Ryobi HP1830M
Sommaire des Matières pour Ryobi HP1830M
- Page 1 NO DE MODÈLE HP1830M Cette nouvelle perceuse à percussion sans fil a été conçue et fabriquée conformément aux strictes normes de fiabilité, simplicité d’emploi et sécurité d’utilisation de Ryobi. Correctement entretenue, elle vous donnera des années de fonctionnement robuste et sans problèmes.
-
Page 2: Table Des Matières
TABLE DES MATIÈRES ■ Introduction ..................................2 ■ Règles de sécurité générales ........................... 3 - 4 ■ Règles de sécurité particulières ............................. 5 ■ Instructions de sécurité importantes concernant le chargeur ..................5 ■ Symboles ..................................6 ■ Fiche technique ................................7 ■... -
Page 3: Règles De Sécurité Générales
■ Ne recharger les batteries qu’avec l’appareil indiqué. entre les deux bornes. La mise en court-circuit de bornes MODÈLE BATTERIE CHARGEUR de batteries peut causer des étincelles, des brûlures ou un HP1830M 130224007 1423701 incendie. ■ Entretenir soigneusement les outils. Garder les outils SÉCURITÉ PERSONNELLE bien affûtés et propres. -
Page 4: Règles De Sécurité Particulières
RÈGLES DE SÉCURITÉ GÉNÉRALES ■ Utiliser exclusivement des pièces identiques à celles DÉPANNAGE d’origine pour les réparations. Se conformer aux ■ Le dépannage des outils doit exclusivement être instructions de la section Entretien de ce manuel. confié à un personnel qualifié. Les réparations ou L’usage de pièces non autorisées ou le non respect des entretiens par des personnes non qualifiées présentent instructions peut présenter des risques de choc électrique... -
Page 5: Instructions De Sécurité Importantes Concernant Le Chargeur
INSTRUCTIONS DE SÉCURITÉ IMPORTANTES CONCERNANT LE CHARGEUR b. Que le cordon est correctement câblé et en bon état AVERTISSEMENT : électrique et Lire et veiller à bien comprendre toutes les instructions. c. Que le calibre des fils est suffisant pour l’intensité c.a. Le non respect des instructions ci-dessous peut entraîner un du chargeur spécifiée ci-dessous : choc électrique, un incendie et/ou des blessures graves. -
Page 6: Symboles
SYMBOLES Important : Certains des symboles ci-dessous peuvent être utilisés sur l’outil. Veiller à les étudier et apprendre leur signification. Une interprétation correcte de ces symboles permettra d’utiliser l’outil plus efficacement et de réduire les risques. SYMBOLE DÉSIGNATION/EXPLICATION Volts Tension Ampères Intensité... -
Page 7: Fiche Technique
FICHE TECHNIQUE Mandrin ............................1/2 po, (13 mm) sans clé Moteur ..................................18 V c.c. Commutateur ............................... Vitesse variable Train d’engrenages ............................... 3 vitesses Vitesse à vide ..........................0 -300/0-700/0-2000 tr/min Vitesse de percussion ....................0-4800/0-11 200/0-32 000 coups/min Embrayage ................................. 24 positions Entrée du chargeur ...................... -
Page 8: Caractéristiques
CARACTÉRISTIQUES BIEN CONNAÎTRE LA PERCEUSE À PERCUSSION TRAIN D’ENGRENAGES À TROIS VITESSES Voir la figure 1. Cette perceuse à percussion comporte un train d’engrenage Avant d’utiliser ce produit, se familiariser avec toutes ses à trois vitesses. Un commutateur à glissière permet de fonctions et tous ses dispositifs de sécurité. - Page 9 CARACTÉRISTIQUES TRAIN D’ENGRENAGES TROIS VITESSES (BASSE-HAUTE-SUPER-HAUTE) SÉLECTEUR DE SENS DE ROTATION MANDRIN SANS CLÉ COMMUTATEUR GÂCHETTE RANGEMENT D’EMBOUT BLOC DE BATTERIES Fig. 1 Page 9...
-
Page 10: Réglages
RÉGLAGES AVERTISSEMENT : La perceuse à percussion ne doit jamais être branchée sur le secteur lors de l’assemblage de pièces, des opérations de réglage, du nettoyage, de l’entretien ou lorsqu’elle n’est pas en usage. Débrancher l’outil afin d’empêcher tout démarrage accidentel pouvant causer des blessures graves. -
Page 11: Réglage Du Couple
RÉGLAGES Avertissement concernant l’humidité RÉGLAGE DU COUPLE Voir la figure 4. MODE PERÇAGE La perceuse est dotée d’un embrayage à couple réglable permettant d’enfoncer différents types de vis dans différents POUR RÉDUIRE matériaux. Régler le couple selon le besoin. Nous LE COUPLE MODE recommandons d’utiliser des forets à... - Page 12 RÉGLAGES CHANGEMENT DU SENS DE ROTATION SÉLECTEUR Voir la figure 5. AVANT/ARRIÈRE Le sens de rotation du mandrin se change au moyen du sélecteur situé au-dessus de la gâchette. ARRIÈRE Pour changer le sens de rotation, procéder comme suit : ■...
-
Page 13: Utilisation
UTILISATION AVERTISSEMENT : CHARGEUR Utiliser cet outil avec prudence. Un manque d’attention, même d’une fraction de seconde, peut entraîner des blessures graves. CHARGE DE LA PERCEUSE-TOURNEVIS Le bloc de batteries de cet outil a été expédié avec une faible charge pour éviter d’éventuels problèmes. Il doit donc être mis en charge avant d’utiliser l’outil. - Page 14 UTILISATION MISE EN MARCHE/ARRÊT SÉLECTEUR DE SENS DE LA PERCEUSE À PERCUSSION DE ROTATION Voir la figure 10. Pour mettre en marche et arrêter la perceuse, procéder comme suit : ■ Mise en marche de la perceuse à percussion : Appuyer sur la gâchette.
-
Page 15: Train D'engrenages À Trois Vitesses
UTILISATION TRAIN D’ENGRENAGES À TROIS VITESSES TRAIN D’ENGRENAGES Voir la figure 11. TROIS VITESSES (BASSE-HAUTE-SUPER-HAUTE) La perceuse à percussion est équipée d’un train d’engrenages VITESSE VITESSE VITESSE à trois vitesses. La haute vitesse est d’environ 1 400 tr/min SUPER-HAUTE HAUTE BASSE et la basse vitesse d’environ 400 tr/min (vitesses de rotation lorsque la gâchette est pressée à... -
Page 16: Rangement D'embouts
UTILISATION INSTALLATION DU BLOC DE BATTERIES ■ Mettre le sélecteur de sens de rotation en position centrale. Voir la figure 10. ■ Placer le bloc de batteries dans la perceuse. Aligner la nervure du bloc de batteries sur la rainure du logement de la perceuse. - Page 17 UTILISATION AVERTISSEMENT : Toujours porter des lunettes de sécurité munies d’écrans latéraux lors de l’utilisation de cet outil. Si cette précaution n’est pas prise, de la sciure, des copeaux, des échardes ou des particules peuvent être projetées dans les yeux et causer des lésions graves.
-
Page 18: Entretien
ENTRETIEN RETRAIT DU MANDRIN Voir les figures 16, 17 et 18. MAILLET Pour retirer le mandrin, procéder comme suit : MORS DU MANDRIN ■ Verrouiller la gâchette en mettant le sélecteur de rotation en position centrale. ■ Insérer une clé hexagonale de 5/16 po ou plus grosse dans le mandrin et serrer fermement ce dernier. - Page 19 Toutes les réparations nécessitant un démontage doivent plastique. Ces liquides contiennent des produits être confiées à un centre de réparation Ryobi Agrée. chimiques susceptibles d’endommager, d’affaiblir ou de Pour obtenir l’adresse du centre de réparations le plus détruire le plastique.
- Page 20 Dans l’éventualité de besoin de pièces détachées ou de réparation, il suffit de contacter le centre de réparation Ryobi agréé le plus proche. Veiller à fournir toutes les informations pertinentes lors de tout appel téléphonique ou visite. Pour obtenir l’adresse du centre de réparations Ryobi agréé...
